Inhaltszusammenfassung für STM KEYPOINT

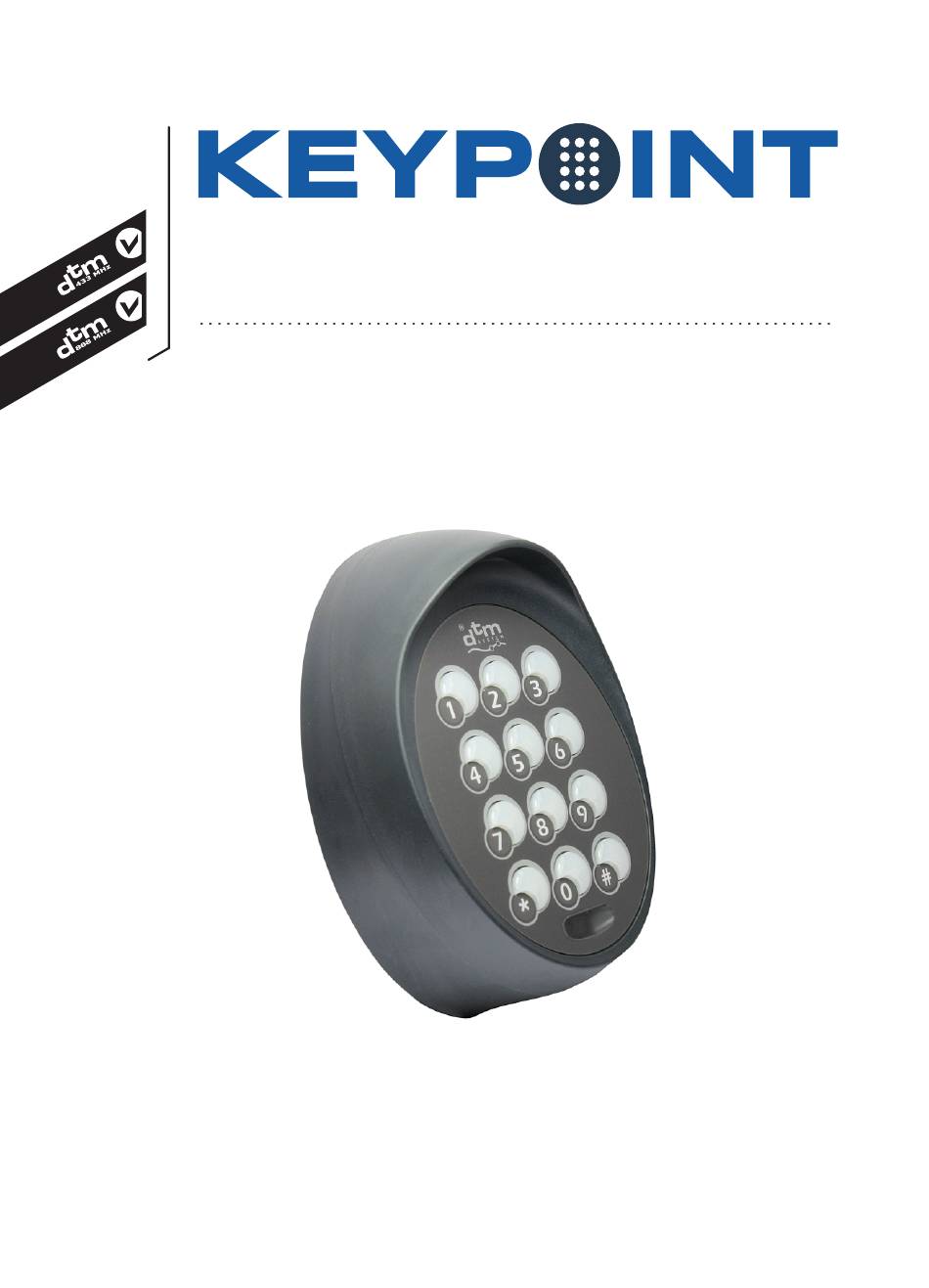

- Seite 1 DRAHTLOSE CODETASTATUR Montage- und Betriebsanleitung v.1.3...
-
Seite 3: Allgemeine Informationen
1. Allgemeine Informationen D i e F u n k c o d e t a s t a t u r K E Y P O I N T i s t e i n batteriebetriebener Funksender. Es verfügt über 255 Steuerkanäle, die mit einer Frequenz von 868 MHz arbeiten und 4 Steuerkanäle, die mit einer Frequenz von 433 MHz arbeiten. - Seite 4 (siehe Punkt 11.2 Batteriewechsel). Prüfen Sie vor der Installation des Geräts die Funkreichweite des Codetastes. Fügen Sie dazu das Keypoint gemäß der Bedienungsanleitung des Empfängers hinzu. Der Empfänger und die Tastatur müssen sich am Zielort befinden, wenn die Reichweite für einen stabilen Betrieb der Geräte ausreicht, kann das...
- Seite 5 Bedienfeld Näherungs- und Schieben Beleuchtungssensor Sie die Tastatur in die Halterung Montagebügel den Griff befestigen Torx-Schraube einschrauben Gehäusedeckel auf den Deckel setzen Abbildung 1. Au au und Montage der Tastatur.
- Seite 6 4. Benutzung der Tastatur Die Steuerung besteht darin, den individuellen Kanalcode auf der Tastatur einzugeben und mit der Taste # zu bestätigen oder den Universalcode einzugeben und dann die Taste * zu drücken und die Kanalnummer einzugeben und mit der Taste # zu bestätigen. Dies bewirkt, dass das Funksignal ausgesendet wird Kanalsteuerung über den individuellen Kanalcode: ź...
- Seite 7 5. Tastaturprogrammierung Die Programmierung der Tastatur erfolgt durch Eingabe der Codes auf dem Bedienfeld Allen Befehlen wird der Admin-Code vorangestellt Der Administrator-Code besteht aus 4 Ziffern. Der werkseitig eingestellte Administratorcode ist 1111. 5.1. Änderung des Admin-Codes Um den Administratorcode zu ändern, geben Sie ihn auf dem Bedienfeld des Geräts ein: *alter_Code#*neuer_Code# Beispiel:...
- Seite 8 Es ist möglich, nur einen individuellen Code pro Kanal zu zuordnen. Wenn Sie einen Code für einen Kanal eingeben, der bereits zugewiesen wurde, wird dieser überschrieben. Wenn Sie denselben Code für mehrere Kanäle einstellen, überträgt das Gerät die durch diesen Code aktivierten Kanäle nacheinander.
- Seite 9 5.4. Einführung des Universalcodes Mit dem Universalcode können 259 Steuerkanäle verwendet werden, ohne die einzelnen Kanalcodes zu kennen. Der Universalcode besteht aus 1 bis 4 Ziffern. Geben Sie den Universalcode ein: *Administrator-Code#0#Universal-Code# Beispiel: Einstellung des Universalcodes mit dem Wert 9876 *1234#0#9876# 5.5.
- Seite 10 6. Akustische Signalisierung Jeder Tastendruck wird durch einen kurzen Piepton angezeigt. Jeder erfolgreiche Vorgang, ob Programmierung oder Steuerung, wird durch einen schnellen vierfachen Piepton angezeigt. Jeder Tastendruck wird durch einen kurzen Piepton angezeigt. Die Zeit für die Eingabe des nächsten Zeichens auf der Tastatur beträgt 5 Sekunden.
- Seite 11 Aktivieren Sie die Schutzfunktion: *Administrator-Code#902#1# Deaktivieren der Schutzfunktion: *Administrator-Code#902#0# 8. Lichtsensor und Näherungssensor Das Bedienfeld ist mit einem Näherungs- und Beleuchtungssensor ausgestattet. Die Beleuchtungs- und Näherungsmessfunktionen können je nach Bedarf ein- oder ausgeschaltet werden. Aktiviert die Beleuchtungs- und Zoom-Messfunktionen: *Administrator-Code#900#1# D e a k t i v i e r e n S i e d i e B e l e u c h t u n g s - u n d Näherungsmessungsfunktionen: *Administrator-Code#900#0#...
- Seite 12 9. Kalibrieren des Näherungssensors Sie können den Näherungssensor jederzeit kalibrieren. Kalibrierung starten: *Administrator-Code#999#1# Die Kalibrierung wird nach 3 Sekunden durchgeführt. Halten Sie Ihre Hand während dieser Zeit von der Tastatur fern. Das Ende der Kalibrierung wird mit einem einzelnen Piepton angezeigt Unabhängig von der manuellen Kalibrierung führt das G e r ä...
- Seite 13 Werkseinstellungen für die Tastatur: Standard-Admin-Code wiederherstellen 1111 ź A k t i v i e r u n g d e s N ä h e r u n g s - u n d ź Beleuchtungssensors Schutz vor mehrfacher Falscheingabe des Codes ź...
- Seite 14 LÖSEN SIE DIE 5 SCHRAUBEN AUF DER RÜCKSEITE DES GEHÄUSES DEMONTIEREN SIE DAS GEHÄUSE SETZEN SIE NACH DEM AUSTAUSCH DIE ELEKTRONIK IN DAS GEHÄUSE UND SCHRAUBEN SIE DAS GEHÄUSE ERSETZEN SIE DIE BATTERIE ZUSAMMEN Abbildung 2. Batteriewechsel.
- Seite 15 ENTSORGUNG Elektrische oder elektronische Geräte dürfen nicht über den Hausmüll entsorgt werden. Durch die korrekte Entsorgung des Geräts tragen Sie dazu bei, die natürlichen Ressourcen der Erde länger zu erhalten und Umweltschäden zu vermeiden. GARANTIEBEDINGUNGEN Der Hersteller, DTM System, übergibt das Gerät betriebsbereit und einsatzfähig.
- Seite 16 DTM System spółka z ograniczoną odpowiedzialnością spółka komandytowa ul. Brzeska 7, 85-145 Bydgoszcz, Polska, tel. +48 52 340 15 83...
