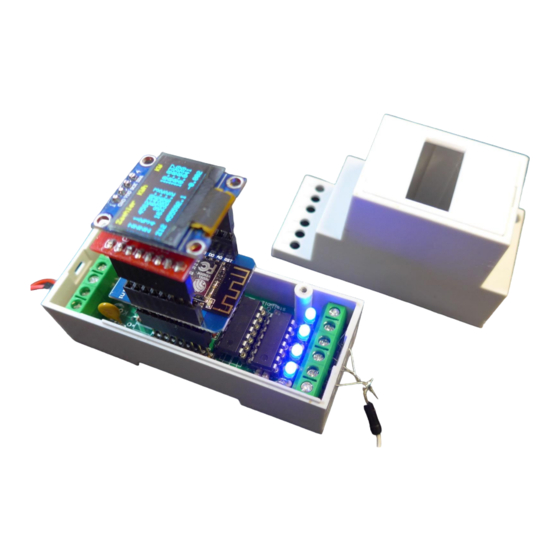

PULSECOUNTER-2
Bauanleitung
08.10.2020 ver 1
Lesen Sie unbedingt diese Hinweise, bevor sie ein Projekt nachbauen bzw. in Betrieb
nehmen.
Bestimmungsgemäße Verwendung: Dieses Projekt ist nur für Entwicklungsaufgaben, Forschung, Lehrzwecke und
Unterricht und Prototypenbau konzipiert! Für die Einhaltung der technischen Vorschriften sind sie selbst
verantwortlich. Elektronik Vorkenntnisse werden vorausgesetzt!
Sicherheitshinweise
Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kommen, müssen die gültigen VDE-
Vorschriften beachtet werden, insbesondere VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711 und VDE 0860.
Werkzeuge dürfen an Geräten, Bauteilen oder Baugruppen nur benutzt werden, wenn sichergestellt ist, dass die
Geräte von der Versorgungsspannung getrennt sind und elektrische Ladungen, die in den im Gerät befindlichen
Bauteilen gespeichert sind, vorher entladen wurden.
Spannungsführende Kabel oder Leitungen, mit denen das Gerät, das Bauteil oder die Baugruppe verbunden ist,
müssen stets auf Isolationsfehler oder Bruchstellen untersucht werden. Bei Feststellen eines Fehlers in der Zuleitung
muss das Gerät unverzüglich aus dem Betrieb genommen werden, bis die defekte Leitung ausgewechselt worden ist.
Bei Einsatz von Bauelementen oder Baugruppen muss stets auf die strikte Einhaltung der in der zugehörigen
Beschreibung genannten Kenndaten für elektrische Größen hingewiesen werden. Wenn aus einer vorliegenden
Beschreibung für den nicht gewerblichen Endverbraucher nicht eindeutig hervorgeht, welche elektrischen
Kennwerte für ein Bauteil oder eine Baugruppe gelten, wie eine externe Beschaltung durchzuführen ist oder welche
externen Bauteile oder Zusatzgeräte angeschlossen werden dürfen und welche Anschlusswerte diese externen
Komponenten haben dürfen, so muss stets ein Fachmann um Auskunft ersucht werden. Es ist vor der
Inbetriebnahme eines Gerätes generell zu prüfen, ob dieses Gerät oder Baugruppe grundsätzlich für den
Anwendungsfall, für den es verwendet werden soll, geeignet ist!
Im Zweifelsfalle sind unbedingt Rückfragen bei Fachleuten, Sachverständigen oder den Herstellern der verwendeten
Baugruppen notwendig!
Bitte beachten Sie, dass Bedien- und Anschlussfehler außerhalb unseres Einflussbereiches liegen.
Verständlicherweise können wir für Schäden, die daraus entstehen, keinerlei Haftung übernehmen. Bei
Installationen und beim Umgang mit Netzspannung sind unbedingt die VDE-Vorschriften zu beachten. Geräte, die an
einer Spannung über 35 V betrieben werden, dürfen nur vom Fachmann angeschlossen werden. In jedem Fall ist zu
prüfen, ob der Bausatz oder die Platine für den jeweiligen Anwendungsfall und Einsatzort geeignet ist bzw.
eingesetzt werden kann.
Derjenige, der eine Schaltung oder einen Bausatz aufbaut und fertigstellt oder eine Baugruppe durch Erweiterung
bzw. Gehäuseeinbau betriebsbereit macht, gilt nach DIN VDE 0869 als Hersteller und ist verpflichtet, bei der
Weitergabe des Gerätes alle Begleitpapiere mitzuliefern und auch seinen Namen und Anschrift anzugeben. Geräte,
die aus Bausätzen selbst zusammengestellt werden, sind sicherheitstechnisch wie ein industrielles Produkt zu
betrachten.
Für alle Personen- und Sachschäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, ist nicht der
Hersteller, sondern der Betreiber verantwortlich. Bitte beachten Sie, das Bedien- und/und Anschlussfehler außerhalb
unseres Einflussbereiches liegen. Verständlicherweise können wir für Schäden, die daraus entstehen, keinerlei
Haftung übernehmen.
www.stall.biz
Seite 1
loading

Inhaltszusammenfassung für Stall PULSECOUNTER-2

  • Seite 1 PULSECOUNTER-2 Bauanleitung 08.10.2020 ver 1 Lesen Sie unbedingt diese Hinweise, bevor sie ein Projekt nachbauen bzw. in Betrieb nehmen. Bestimmungsgemäße Verwendung: Dieses Projekt ist nur für Entwicklungsaufgaben, Forschung, Lehrzwecke und Unterricht und Prototypenbau konzipiert! Für die Einhaltung der technischen Vorschriften sind sie selbst verantwortlich.
  • Seite 2: Verwendete Komponenten

    1. Verwendete Komponenten Für den PULSECOUNTER sind eine Reihe von Komponenten notwendig, die bei verschiedenen Lieferanten beschafft werden müssen. Hier die Einkaufsliste: - Bausatz PULSECOUNTER-2 stall.biz 67,90€ - optionales Hutschienengehäuse stall.biz 6,90€ - optionales OLED-Display 128x64 mit Blende stall.biz 18,90€...
  • Seite 3 2. Zusammenbau des PULSECOUNTER-2 Controllers Den folgenden Übersichtsplan sollte man vor dem Bau genau studieren, damit die Funktion der Anschlüsse klar wird. Der PULSECOUNTER ist mit unkompliziert zu verlötenden Bauteilen bestückt. Der Bausatz enthält alle für die Grundplatine notwendigen Bauteile. Notwendig ist ein sauberer Arbeitsplatz, auf dem die Teile aus dem Beutel am besten in ein Kästchen ausgepackt werden.
  • Seite 4 Im nächsten Schritt wird die 16-polige DIL-IC-Fassung in zwei einzelne Kontaktstreifen zerlegt. Damit kann man (muß man aber nicht!) eine verbesserte alternative Fassung anstelle der standardmäßigen (beigefügten) WeMos- Buchsenleisten herstellen. Die folgenden Bilder zeigen, wie man das macht: www.stall.biz Seite 4...
  • Seite 5 Die Schraubklemmen werden vor dem Einlöten mit Nut und Feder zu zwei 6poligen Schraubklemmen verbunden. Die 100kOhm-Widerstände im Bild links sind hochstehend exakt wie auf dem Bild einzulöten. Dazwischen müssen die Lötaugen für die später einzulötenden LED frei bleiben! Alles lieber zweimal kontrollieren! www.stall.biz Seite 5...
  • Seite 6 In diesem Fall werden die LEDs längenmäßig so eingelötet, daß die LED-Unterseite mindestens oberhalb der Schraubklemmen sind (so wie in den folgenden Bildern). Den Quarz nicht auf die Platine aufsetzen sondern 2 bis 3 mm erhöht einlöten, damit das metallische Gehäuse keinen Kurzschluss auf der Platine erzeugt. www.stall.biz Seite 6...
  • Seite 7 - den großen USV-Elko erst ganz zum Schluss anschließen, wenn alles bereits läuft. Polarität beachten! Man kann ihn entweder an den Schraubklemmen anschließen oder auf der Platine anlöten und flach liegend unterhalb des mit den beigefügten Stiftleisten hochgestellten WeMos positionieren. www.stall.biz Seite 7...
  • Seite 8 - Abschließend vorsichtig den WeMos wie auf den folgenden Bildern einstecken und sorgfältig kontrollieren, ob auch alle Beinchen richtig eingesteckt sind. Hierbei passieren die meisten Fehler dadurch, dass die Beinchen irgendwie eingesteckt sind aber keinen Kontakt in der Buchse haben! Abschließend alles nochmal genau mit den Bildern und dem Bestückungsplan vergleichen! www.stall.biz Seite 8...
  • Seite 9 4 LEDs gut sehen kann und andererseits die Schraubklemmen besser zugänglich sind. Ich hatte früher für die LEDs zusätzliche Bohrungen im Oberteil angebracht (siehe Bauanleitung PULSECOUNTER-1). Das ist vielleicht „schöner“ aber nicht so praktisch wie die aktuelle Lösung. www.stall.biz Seite 9...
  • Seite 10 … und so sieht das aus. Hier das Oberteil mit der Displayblende für das optionale Display. Die Platine in der Bodenwanne sollte man mit seitlichen Unterlegteilen (Kabelstückchen etc.) in der Höhe so justieren, daß die seitlichen Kabellöcher auf Höhe der Schraubklemmen-Löcher ist. www.stall.biz Seite 10...
  • Seite 11 PULSECOUNTER 2 identisch Das Display wird auf die obere Buchsenleiste des WeMos aufgesteckt. Beim Aufstecken genau die Orientierung des Displays beachten. Dazu das obige Bild genau ansehen! Der Deckel des Hutschienengehäuses bekommt eine grobe Aussparung wie im folgenden Bild: www.stall.biz Seite 11...
  • Seite 12: Zusätzliche Sicherheitshinweise

    Sicherheitsvorschriften sind beim Umgang mit spannungsführenden Teilen zu berücksichtigen. Es wird keinerlei Haftung oder Gewähr im Zusammenhang mit meinen Bausätzen und Projektvorschlägen übernommen! Ich verweise hier zusätzlich auf die Hinweise auf der meiner Webseite www.stall.biz Viel Erfolg mit dem selbst gebauten PULSECOUNTER www.stall.biz...
