PAPERFOX MPE-2 Anleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis

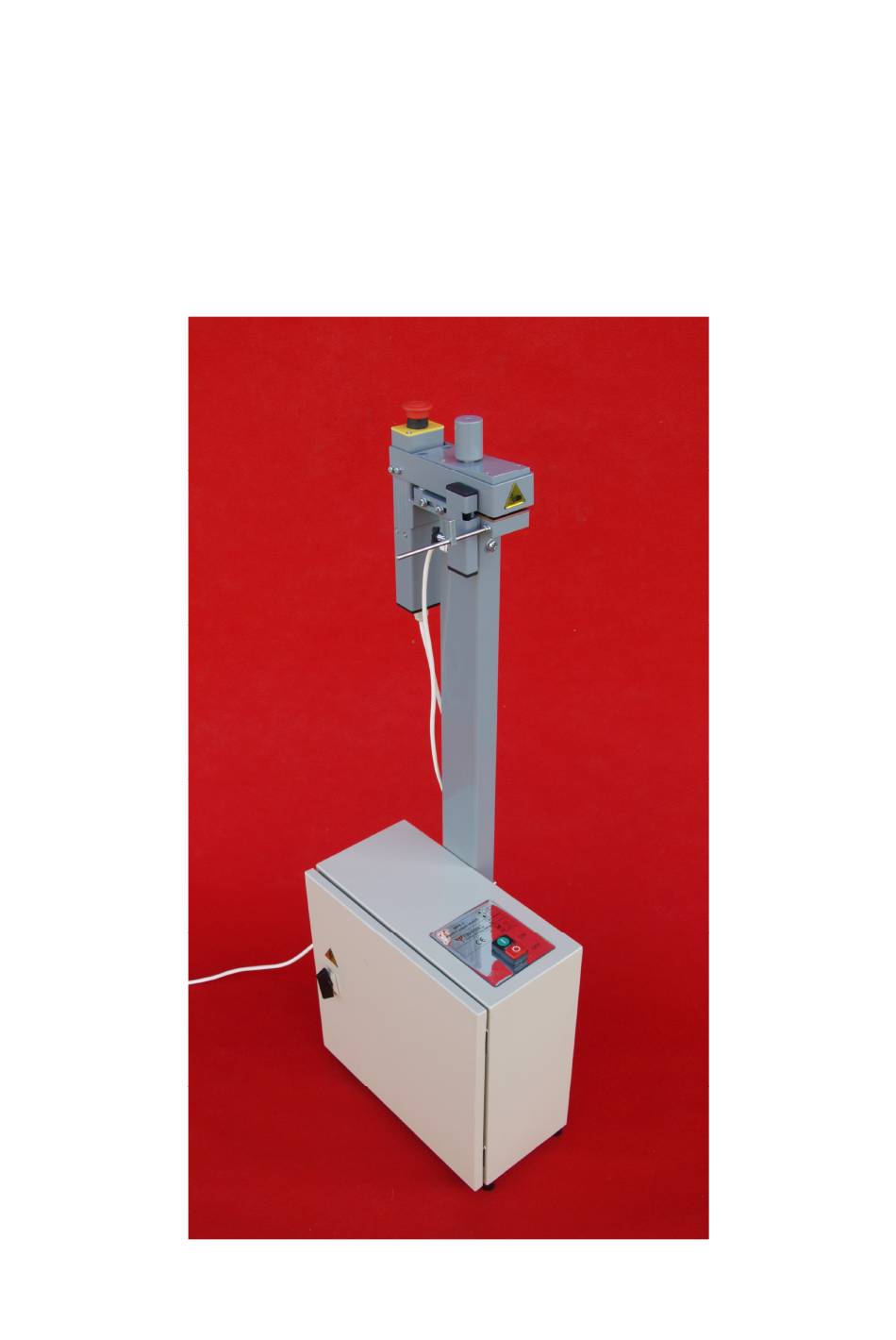

Paperfox MPE-2 Stanzgerät
mit elektrischem Antrieb
Anleitung
26-nov-2020-de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PAPERFOX MPE-2

Inhaltszusammenfassung für PAPERFOX MPE-2

  • Seite 1 Paperfox MPE-2 Stanzgerät mit elektrischem Antrieb Anleitung 26-nov-2020-de...

  • Seite 2: Wichtiger Hinweis

    Falls die Maschine beim Stanzen blockiert und sich die Stanztiefeneinstellschraube nicht von Hand lösen läßt: Versuchen Sie nicht, den Stau mit Werkzeug zu beheben. Sondern lesen Sie im Kapitel Fehlersuche die Lösung nach. Die MPE-2 hergestellt nach 2020 haben ein Rückwärtsbedienungstaste. Mit dieser Taste können Sie die blockierung lösen.

  • Seite 3: Sicherheitshinweise

    Anleitung Paperfox MPE-2 Stanzgerät mit elektrischem Antrieb Sicherheitshinweise • Diese Maschine ist ausschließlich fürs Stanzen von Papier, Pappe, Leder, Wellpappe, Folie oder anderen weichen Materialien bestimmt. Versuchen Sie nicht, hartes Material wie Metall, dickes Aluminium oder Hartplastik zu stanzen. • Bitte die Anleitung vor Inbetriebnahme lesen um sichere Bedienung und einwandfreie Funktion sicherzustellen.
  • Seite 4 Anleitung Paperfox MPE-2 Stanzgerät mit elektrischem Antrieb Bedienelemente Not-Aus Einstellschraube Stanztiefe Sicherheitshaube Automatische Auslösung Seitenanschlag Maschinengestell EIN-AUS Schalter Schloß. Für elektrischen Schaltkasten. Nie unter Strom öffnen.

  • Seite 5: Schalter Nach 2020

    Anleitung Paperfox MPE-2 Stanzgerät mit elektrischem Antrieb Schalter nach 2020 Start Schalter Rückwärtsbedienung Schalter EIN-AUS Schalter Mit der EIN/AUS Schalter können Sie das Gerät ein/ausschalten. Mit der Start Schalter können Sie einen Stanzvorgang starten. Diese Schalter hat derselbe Wirkung als die Fußschalter order der Automatische Auslösung Schalter.
  • Seite 6 Anleitung Paperfox MPE-2 Stanzgerät mit elektrischem Antrieb Sicherheits- haubenschalter Einstellschraube Stanztiefe Sicherheitshaube Automatische Auslösung Seitenanschlag Halteschrauben für Stanzwerkzeug Stanzwerkzeug Halteschrauben für Stanzplatte Stanzplatte...
  • Seite 7 Anleitung Paperfox MPE-2 Stanzgerät mit elektrischem Antrieb Not-Aus Entriegelung für Sicherheitshaube. Zum Öffnen der Haube nach unten drücken. Sicherheits- haubenschalter Steckdose für Auslösung. Hier die automatische Auslösung oder den Fußtaster einstecken. Stützfuß. Unbedingt nach dem Auspacken montieren, weil die Maschine sonst instabil steht.
  • Seite 8 Anleitung Paperfox MPE-2 Stanzgerät mit elektrischem Antrieb Sicherung Exzenterschalter Sicherung 100mA 2x3,15A Überprüfung vor Inbetriebnahme • Maschine auf Schäden untersuchen. Die Kabel müssen unbeschädigt sein, ebenso die Sicherheitshaube. • Netzstecker einstecken (230V~ 50Hz) • Hauptschalter auf EIN, das grüne Licht muß jetzt leuchten.

  • Seite 9: Fehlersuche

    Anleitung Paperfox MPE-2 Stanzgerät mit elektrischem Antrieb Fehlersuche Symptom: Lösung: Netzkabel beschädigt. Maschine nicht mit beschädigtem Netzkabel benutzen. Netzkabel durch Fachkraft ersetzen. Sicherheitshaube ist Maschine nicht mehr benützen. beschädigt oder fehlt. Kein grünes Licht nach dem Not-Aus gedrückt? Zurücksetzen durch Drehen in Einschalten des Pfeilrichtung.

  • Seite 10: Sicherheitshaube Öffnen

    Anleitung Paperfox MPE-2 Stanzgerät mit elektrischem Antrieb Sicherheitshaube öffnen Knopf nach unten drücken und die Haube bei gedrücktem Knopf aufschwenken. Die Maschine läßt sich bei geöffneter Sicherheitshaube nicht betreiben.

  • Seite 11: Stanzwerkzeug Tauschen

    Anleitung Paperfox MPE-2 Stanzgerät mit elektrischem Antrieb Stanzwerkzeug tauschen Es sind verschiedene Stanzwerkzeuge lieferbar. Die Abmessung beträgt maximal 60x30mm. Das Stanzwerkzeug ist mit 2 Schrauben befestigt. Kreuzschlitz- Schraubenzieher Befestigungs- schrauben Stanzwerkzeug Stanzplatte tauschen Die Stanzplatte ist wie das Stanzwerkzeug ein Verschleißteil. Es läßt sich auch auf der Gegenseite verwenden.

  • Seite 12: Anschläge Einstellen

    Anleitung Paperfox MPE-2 Stanzgerät mit elektrischem Antrieb Anschläge einstellen Die Anschläge helfen beim Wiederfinden der gewünschten Position des Stanzguts. Die zwei kurzen Anschläge lassen sich als Rückanschlag verwenden. Der automatische Auslöseschalter hat dieselbe Funktion. Der Seitenanschlag hilft beim seitlichen Positionieren.

  • Seite 13: Parallelität Von Stanzwerkzeug Zur Stanzplatte Einstellen

    Anleitung Paperfox MPE-2 Stanzgerät mit elektrischem Antrieb Mitgeliefert sind zwei kurze Anschläge. Ein kurzer Anschlag lässt sich bei abmontiertem automatischem Auslöseschalter auch auf der linken Seite befestigen. Die Auslösung erfolgt dann über den Fußschalter. Parallelität von Stanzwerkzeug zur Stanzplatte einstellen Nach einem Tausch des Stanzwerkzeugs oder durch eine gewisse Abnutzung kann es sein, dass eine Seite schwächer stanzt.
  • Seite 14 Anleitung Paperfox MPE-2 Stanzgerät mit elektrischem Antrieb Einstellschrauben für die Parallelität (2 Stück): Schrauben mit einem 6mm 6-Kantschlüssel verstellen. Kontermuttern mit 13er Gabelschlüssel. Schaltplan...

  • Seite 15: Konformitätserklärung

    Anleitung Paperfox MPE-2 Stanzgerät mit elektrischem Antrieb Konformitätserklärung Der Hersteller Fürcht Zoltán ev. H-1211 Budapest, Táncsics Mihály u. 65. +36 30 948-2491 erklärt, daß die Maschine Eurolochstanzgerät mit elektrischem Antrieb In Übereinstimmung mit den Anforderungen der EG Maschinenrichtlinie ist und follgende Richtlinien erfüllt:...
