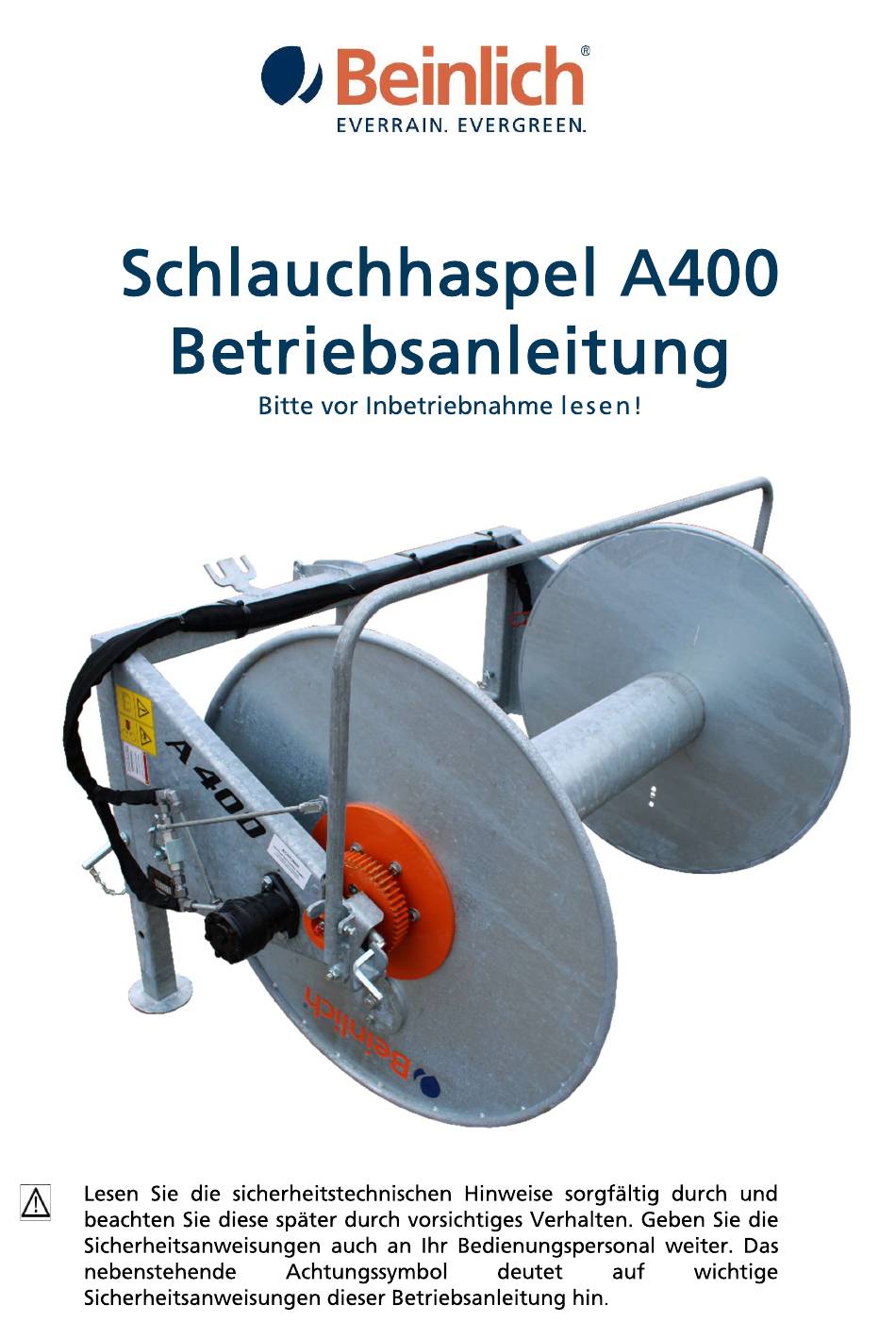

Inhaltszusammenfassung für Beinlich A400
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Gefahren und sicherheitstechnische Hinweise ................. 4 Bestimmungsgemäße Verwendung ................... 5 Allgemeine Sicherheits- und Unfallverhütungsvorschriften ..........5 Hydraulik (WARNUNG) ....................6 Wartung ..........................6 Empfang der Maschine (Checkliste zur Bereitstellung) ............. 7 Modelle und maximale Schlauchlängen ................... 7 Beschreibung der Schlauchhaspel ................... 8 Einsatz der Schlauchhaspel ..................... -
Seite 4: Gefahren Und Sicherheitstechnische Hinweise
Gefahren und sicherheitstechnische Hinweise 1 Gefahren und sicherheitstechnische Hinweise Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Von umlaufenden Maschinenteilen wie Welle, Spindel und Trommel fernhalten. Achtung Einzugsgefahr! Nicht im Bereich einer angehobenen ungesicherten Last aufhalten. Bei laufendem Hydraulikmotor niemals mit der Hand in die Nähe des Antriebs kommen. Achtung: Einzugsgefahr! -
Seite 5: Bestimmungsgemäße Verwendung
Gefahren und sicherheitstechnische Hinweise 1.1 Bestimmungsgemäße Verwendung Die Schlauchhaspel der Firma Beinlich dient zur Erleichterung der Verlegung einer Zuleitung zu einem Beregnungssystem. Jeder darüberhinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch... -
Seite 6: Hydraulik (Warnung)
2. Es ist darauf zu achten, dass bei Anschluss an den Traktor sowohl die Leitungen, als auch die Traktorhydraulik drucklos sind. 3. Hydraulikschlauchleitungen regelmäßig kontrollieren! Der Austausch von beschädigten und alten Leitungen muss den technischen Anforderungen von Fa. Beinlich entsprechen. 1.4 Wartung 1. Instandsetzung-,... -
Seite 7: Empfang Der Maschine (Checkliste Zur Bereitstellung)
Empfang der Maschine (Checkliste zur Bereitstellung) 2 Empfang der Maschine (Checkliste zur Bereitstellung) Vor dem Einsatz der Maschine folgende Punkte kontrollieren: Überprüfen Sie, ob die Haspel richtig in den Lagern liegt ob die Sicherungsbolzen eingesteckt und gesichert sind ... -
Seite 8: Beschreibung Der Schlauchhaspel
Beschreibung der Schlauchhaspel 4 Beschreibung der Schlauchhaspel Die Schlauchhaspel dient zur Erleichterung der Verlegung einer Zuleitung zu einem Beregnungssystem. Es können Flachschläuche mit Durchmessern von 90, 102 und Teillängen bis zu 200 m aufgespult werden. Als Verbindungen werden vorzugsweise Storz-Kupplungen verwendet. -
Seite 9: Einsatz Der Schlauchhaspel
Einsatz der Schlauchhaspel 5 Einsatz der Schlauchhaspel Schlauchhaspel an Dreipunkt hinten oder vorne am Traktor anhängen und sichern. Stütze hochschieben und arretieren. Sicherung prüfen Antriebsseite Sicherung prüfen Bei Straßenfahrt darauf achten, dass keine losen Teile auf dem Gerät liegen ... - Seite 10 Einsatz der Schlauchhaspel Abschalthebel in Position „Stopp“ Zum Abwickeln ohne Hydraulikmotor die Traktorhydraulik auf Schwimmstellung stellen und Abschalthebel in Position „Stopp“ stellen. Abschalthebel in Position „Ein“ Mit der Stellschraube kann die Drehgeschwindigkeit gedrosselt bzw. erhöht werden. Hydraulikschläuche am Traktor anschließen. Bitte beachten: ...
-
Seite 11: Schlauch Ablegen
Schlauch ablegen 6 Schlauch ablegen Dem Schlauch entgegenfahren und nur mit geringem Zug aufwickeln. Zum Ablegen kann die Hydraulik auch auf Schwimmstellung gestellt werden, so dass die Trommel frei dreht. Dazu den Abschaltbügel auf „Stopp“ stellen. Durch Lenken beim Entgegenfahren, den Schlauch gleichmäßig auf der Trommel verteilen. -
Seite 12: Optionen
7 Optionen Zusätzliche lose Trommel... - Seite 13 Ersatzteillisten 8 Ersatzteillisten Achsteil antriebsseitig OBJEKT ANZAHL BESCHREIBUNG ARTIKELNUMMER Achsteil-1 200050041 Scheibe D=90x25 817010021 Rohr D=40x4,9 - 55 200050049 Zahnrad Z=48 200050026 Nippelschraube 200050046 Unterlegscheibe 310310000 Federring 110056500 Kegelschmiernippel Form A 100022002 Unterlegscheibe 110032601 Senkschraube 110032100 Unterlegscheiben 110032600 Federring 110045400 Sechskantschraube 110029502...
- Seite 14 Ersatzteillisten Achsteil mitnehmerseitig OBJEKT ANZAHL BESCHREIBUNG ARTIKELNUMMER Achsteil-2 200050040 Scheibe D=90x25 817010021 Rohr D=40x4,9 - 55 200050049 Nippelschraube 200050046 Unterlegscheibe 310310000 Federring 110056500 Kegelschmiernippel Form A 100022002 Unterlegscheiben 110032600 Federring 110045400 Sechskantschraube 110029502 Hydraulikmotor OBJEKT ANZAHL BESCHREIBUNG ARTIKELNUMMER Ölmotor OMR 160 312761022 Zahnrad Z14 200050027...
