BEDIENUNGSANLEITUNG
Radar Bewegungsmelder
Modul mit Signalauswertung

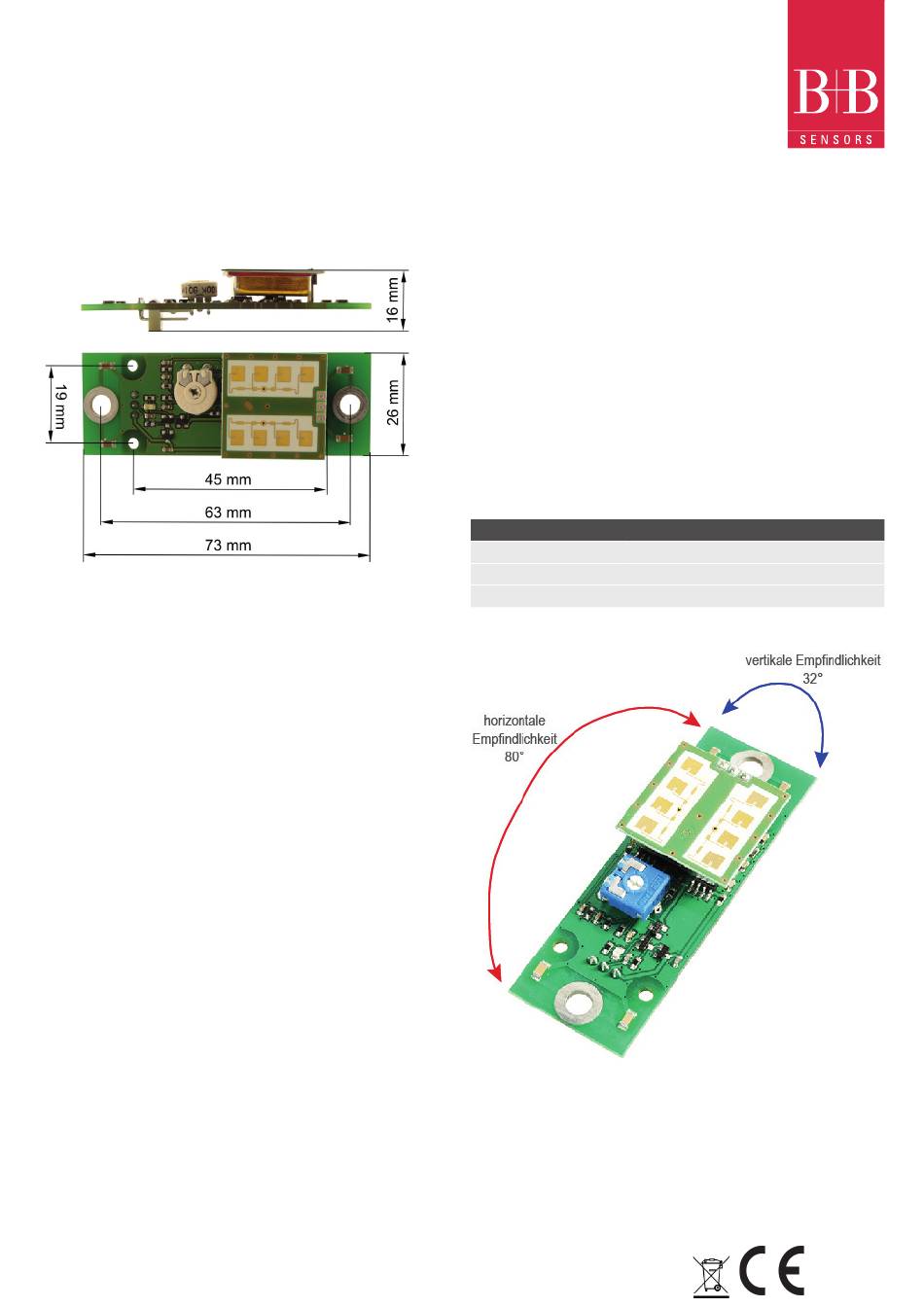

Maßzeichnung
Arbeitsweise
Das Radarmodul repräsentiert einen hochintegrierten Radarsensor mit
Sende- und Empfangsteil sowie einem Gegentakt Mischer. Sorgfältige Schal-
tungsauslegung und Auswahl geeigneter Komponenten führen dazu, dass
das Modul die Vorgaben des Europäischen ETSI-Standards einhält und eine
allgemein gültige CE-Zulassung besitzt.
Radar-Bewegungsmelder arbeiten nach dem Dopplerprinzip: Die im Mikro-
wellenbereich gesendeten elektromagnetischen Wellen werden am Objekt
reflektiert und im Modul mittels eines Mischers zum Sendesignal überlagert.
Das am Mischerausgang entstehende Signal ist daher bezüglich der Fre-
quenz der Geschwindigkeit proportional: 44 Hz entsprechen einer Bewe-
gungsgeschwindigkeit von ca. 1 km/h. Die Amplitude des Signals ergibt sich
entsprechend der Größe des Objekts und seinem Abstand zum Sensor.
Die Signalspannung am Ausgang des Mischers ist noch sehr gering, in
der Größenördnung von ca. 300 µV. Ein nachgeschalteter Verstärker mit
definierter Bandbreite bringt das Signal auf einen Nutzpegel, der dann über
einen Fensterkomperator ausgewertet wird.
Während PIR-Sensoren sehr unempfindlich auf Bewegungen in direkter
Richtung zum Sensor reagieren, zeigt der Radar-Sensor hier seine höchste
Empfindlichkeit. Andererseits reagieren Radarsensoren unempfindlicher auf
kreisförmige Bewegungen um den Sensor, während hier die PIR Sensoren
gerade die höchste Empfindlichkeit besitzen. In modernen sicherheitstechni-
schen Anwendungen werden daher PIR-Sensoren und Radarsensoren gerne
kombiniert.
Achtung
Extreme mechanische und unsachgemäße Beanspruchung sind unbedingt
zu vermeiden. Das Produkt ist nicht in explosionsgefährdeten Bereichen und
medizintechnischen Anwendungen einsetzbar.
Technische Änderungen vorbehalten
0141 0316-163 09.02.2021
B+B Thermo-Technik GmbH | Heinrich-Hertz-Straße 4 | D-78166 Donaueschingen
Fon +49 771 83160 | Fax +49 771 831650 | info@bb-sensors.com | bb-sensors.com
Anwendungshinweise
Vorsicht! Der Radar-Sensor ist aufgrund der Bauart ESD-empfindlich und
sollte in nicht eingebautem Zustand nur mit entsprechenden Schutzmaßnah-
men berührt werden.
Die Nähe von Leuchtstofflampen kann zu einem fehlerhaften Triggern führen.
Das Modul sollte daher nicht in unmittelbarer Nähe zu Leuchtstofflampen
montiert werden.
Einstellungen
Die Empfindlichkeit des Moduls auf Bewegungsereignisse ist über das Po-
tentiometer „SENSITIVITY" einstellbar. Drehung im Uhrzeigersinn vergrößert
die Empfindlichkeit.
Anschlussbelegungen
Pin Farbe Bez. Funktion
1 schwarz GND Masse, Bezugspotential
2 braun OUT Open Collector Ausgang
3 rot VCC Betriebsspannung 8...15V
Öffnungswinkel
