nVent RAYCHEM TOUCH 1500 Bedienungsanleitung

TOUCH 1500
BEDIENTERMINAL FÜR NVENT RAYCHEM NGC-SYSTEME
LIEFERUMFANG
Menge Beschreibung
1 TOUCH 1500-Touchpanel
10 Montageclips
1 ADAM 4068 Relaismodul
1 Nullmodemkabel RS-232 9-polig, 1,5 m
ZULASSUNGEN/ZERTIFIZIERUNGEN
Nonhazardous Locations
Nicht-Ex-Bereiche
Allgemein
Anwendungsbereich Inneneinsatz in Nicht-Ex-Bereichen (IP65, NEMA 4)
Betriebsspannung 10 – 30 V DC
Nennstrom Normalbetrieb 1,8 A
Stromspitzen 16 A
Betriebstemperatur 0 °C bis 50 °C (32 °F bis 122 °F) ohne Schaltschrankheizung,
–30 °C bis 50 °C (–22 °F bis 122 °F) mit Schaltschrankhei-
zung und Abdeckung
Lagertemperatur –20 °C bis 60 °C (–4 °F bis 140 °F)
Abmessungen 449.9 mm W X 315.6 mm H X 141.7 mm D
(17.74 in. W X 12.44 in. H X 5.58 in. D)
Alarmausgänge
Relaisausgänge 1 Wechselrelais, Schaltlast max. 12 A bei 250 V AC. Das
Relais wird als Sammelalarm verwendet.
LCD-Display
(17,74" B X 12,44" H X 38,1 cm (15") TFT-Farbdisplay, XGAAuflösung, transflektiv, mit
5,58" T) integrierter Hintergrundbeleuchtung
Touch Screen Resistiver 4-Draht-Touchscreen für
Benutzereingaben

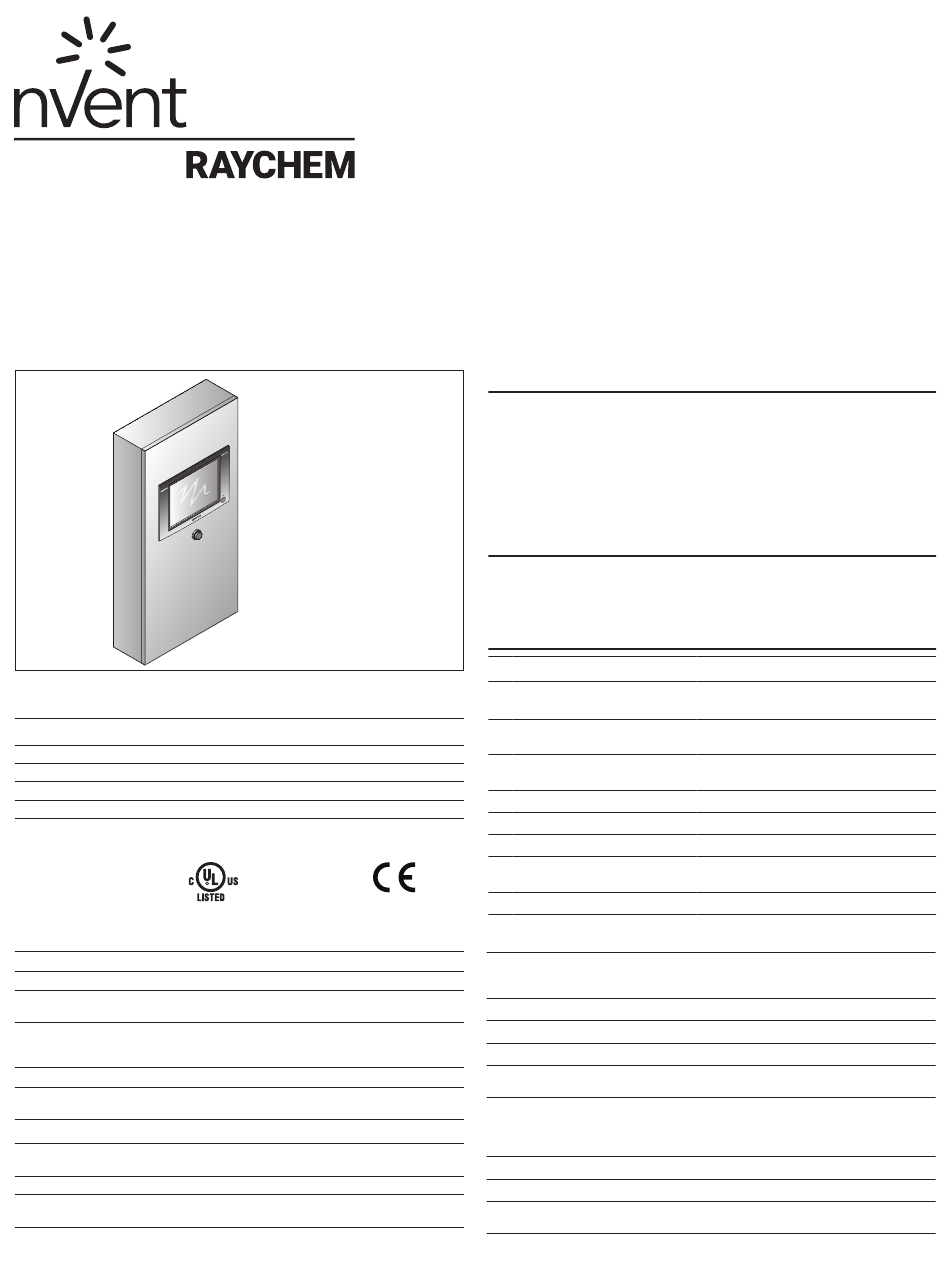

TOUCH 1500
in Schaltschrank
montiert
E180881
I.T.F.
BESCHREIBUNG
Das nVent RAYCHEM TOUCH 1500 ist ein zur Schaltschrankmontage vorgesehenes
Touchpanel zur Verwendung mit Regelungs- und Überwachungsgeräten der Serien
RAYCHEM NGC-40 und NGC-20 (nur Europa). Es verfügt über die Schutzart IP 65
(NEMA 4) und ist für den Inneneinsatz in Nicht-Ex-Bereichen zugelassen.
Sämtliche für den Einbau in einen geeigneten Schaltschrank benötigten
Befestigungsteile werden mitgeliefert. In dieser Anleitung wird der Einbau des
TOUCH 1500 in einen Schaltschrank beschrieben. Die Anleitung ist ausschließlich
für Personal mit Erfahrung im Schaltschrankbau vorgesehen.
ERFORDERLICHES WERKZEUG
• Klebeband
• Metallfeile
• Stichsäge (Verwendung eines Sägeblatts aus unlegiertem Stahl mit
24 TPI wird empfohlen)
ZUSATZMATERIAL (SEPARAT ZU BESTELLEN)
Qty Description
2 PCB-Anschlussblock 9-polig
D-Sub auf 10-polig
2 Serielles Datenkabel
1 Relais
1 Relais-Fassung
4 Anschlussblock
2 Steckbrücke (2 Positionen)
1 Alarmleuchte mit Testfunktion,
24 VDC
Anmerkung: Austausch durch gleichwertige Teile möglich.
Netzwerkanschluss
Local/ * RS-232/RS-485-Ports können zur Kommunikation mit Leitrech-
Remote Port nern mit DTS (RAYCHEM Supervisor Software) oder Leitsyste-
men (DCS) verwendet werden.
Local RS-232 9-poliger D-Sub-Stecker, nicht isoliert
Remote RS-485 9-poliger D-Sub-Stecker, 2-adrig, isoliert
Datenrate 9600 bis 57600 bps
Maximale Bei RS-485 maximal 1200 m (4000 ft). Geschirmtes Twisted-
Kabellänge Pair-Kabel (STP) erforderlich.
Port für Feldgeräte * RS-485, 2-adrig, isoliert. Dient zur Kommunikation mit
externen Geräten wie NGC-40- BRIDGE und RMM2. Maximale
Kabellänge 1200 m (4000 ft). Geschirmtes Twisted-Pair-Kabel
(STP) erforderlich.
Signale 9-poliger D-Sub-Stecker, 2-adrig, isoliert
Datenrate Bis 9600 bps
LAN 10/100Base-T Ethernet-Anschluss mit Link- und Activity-
Status-LEDs (2x)
USB Ports USB 2.0 Host port Type A receptacle (X4)
• 5-mm-Bohrer
• Kreuzschlitz-Schraubenzieher
Manufacturer Manufacturer PN
Phoenix 2315162
Contacts
L-COM CSMN9MF-xx
xx = Länge in Fuß
Tyco Electronics RTB14024F, SPST
Relay 24 V 12 Amps
Tyco Electronics RT78724
Weidmuller 163205
Weidmuller 160895000
Idec ALW29911-D-R-24
