syscom VB-8400 Anschlussbeispiel

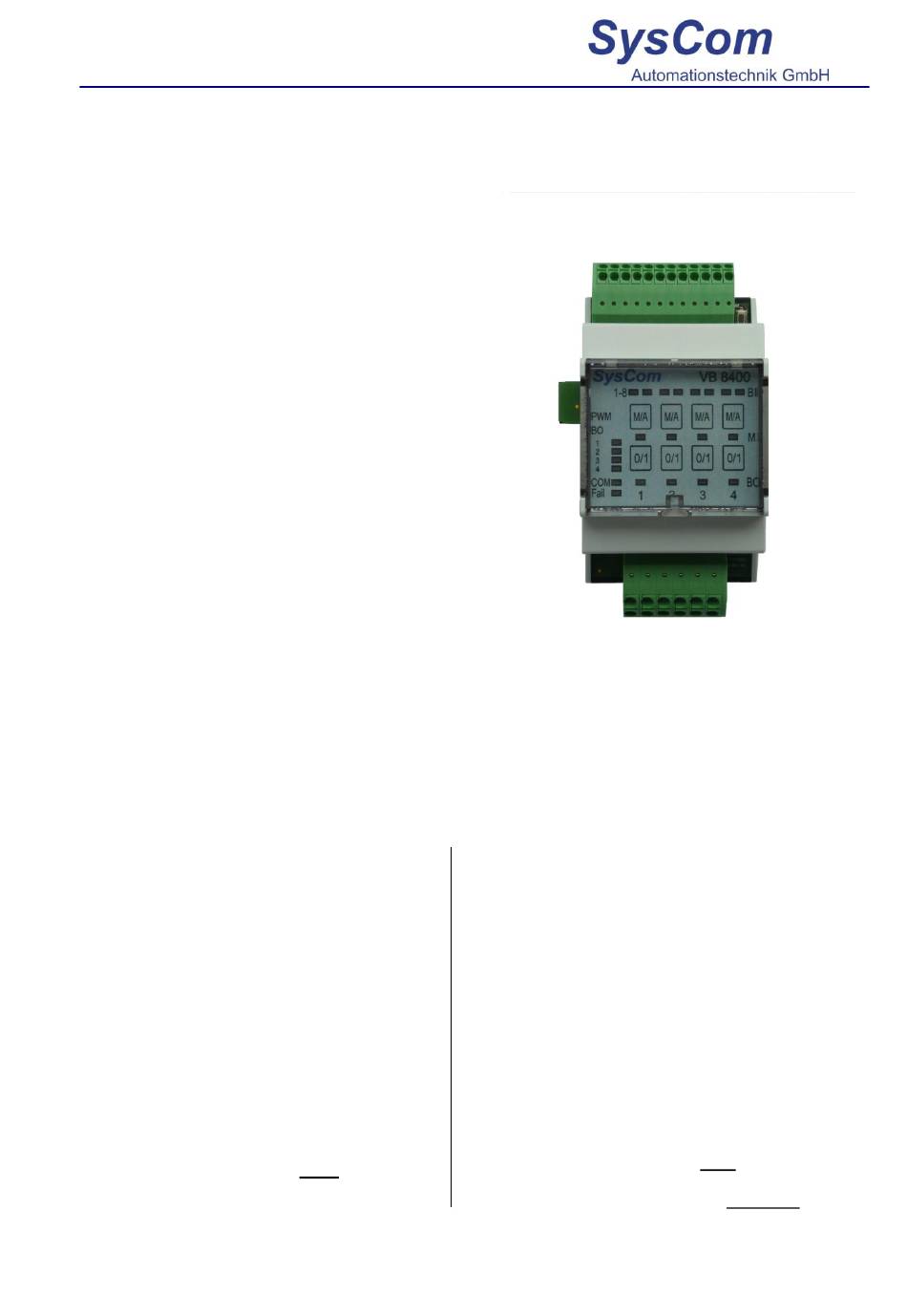

Erweiterungsmodul VB-8400
Beschreibung
Das Variable Busmodul VB-8400 ist ein digitales
Ein-Ausgangsmodul mit 8 binären Eingängen und 4
binären Ausgängen. 1 – 6 dieser Module werden mit
dem kommunikativen Hauptmodul (VB-BACnet) auf
der Hutschiene zusammengesteckt. Versorgung und
Bus kontaktieren automatisch,
adressieren sich aufgrund ihrer physikalischen
Position neben dem Hauptmodul selbständig. Die
Parametrierung der Eingänge (Öffner/Schließer),
sowie die Steuerung der Ausgänge erfolgt durch das
aktive BACnet-Modul
Zonenregelung). Eine
Ein/Ausgänge über die Automationsstation SB-
BACnet ist im passiven Modus ebenfalls möglich.
Um allgemeinen Anforderungen gerecht zu werden,
sind die Funktionen und die Belegung der binären
Eingänge / Ausgänge frei wählbar (Betriebs- und
Störmeldung, Impuls- oder Flankenzählung).
Das Erweiterungsmodul VB-8400 ist mit belastbaren
Relais bestückt, es kann sowohl Kleinspannung als
auch 230V~ schalten.
Die LED's zeigen den jeweiligen Zustand sowohl der
Eingänge, als auch der Ausgänge durch den
transparenten Deckel gut sichtbar an.
Die durch das Aufklappen des Deckels sehr einfach
anzuwendende Handbedienebene unterstützt eine
frühe Inbetriebnahme
geschultes Personal. Wie alle SysCom Geräte ist
das Modul nachladefähig, z.B. Firmwareupdates per
Fernwartung.
Technische Daten
Einspeisung
Spannung
Leistungsaufnahme
zul. Umgebungsbedingung
Temperatur
Feuchte
Maße Hutschienengehäuse
B x H x T
____________________________________________________________________________________
Rev. 20170117 V1.1
die Module
(im Falle aktiver
direkte Steuerung
auch durch weniger
über Hauptmodul
0,5 – 1,5W
0°C...45°C
10%...95% rel. Feuchte
54 x 110 x 61 mm
(Höhe mit Klemmen,
Tiefe ohne Hutschiene)
der
Die Stecker bestehen aus hochwertigen
und wartungsfreien, jeweils 2-poligen
Federzugklemmen.
möglich, zum komfortablen Anschluss
aber nicht nötig (push-in).
Schnittstellen
CAN
Binäre Eingänge
Zum Anschluss an galv. getr. Kontakte:
Anzahl
Pulsfrequenz
Pulslänge
Pulszähler
Binäre Ausgänge
Anzahl
Relaisausgänge
Ausgangsbelastbarkeit
230V/AC, 2A je Ausgang bei ohmscher Last
- 1 -
Ein Öffnen ist
intern zum Hauptmodul
(Anschl. 0.2 – 1.5mm²)
8 Stück
max. 30 Hz
min. 15 ms
32-Bit
(Anschl. 0.2 – 2.5mm²)
4 Stück
24V oder 230V
