LCN-BMI
®
Installationsanleitung
Local Control Network - Gebäudeleittechnik in Perfektion
Passiv-Infrarot Präsenz/Bewegungsmelder
Der LCN-BMI ist ein Infrarot-Bewegungsmelder (Präsenzmelder) für den Innenbereich. Er
reagiert auf Wärmestrahlung.
Der LCN-BMI wird am I-Anschluss von LCN-Modulen automatisch erkannt und wirkt auf
die Taste B4 (Standard). Das Modul sendet nach dem Anschluss
automatisch
Binärsensor-Statusmeldungen.
Ab Modul-Baujahr 2003 ist ein Betrieb mehrerer LCN-BMI am gleichen Anschluss möglich,
wenn sie auf unterschiedliche Tasten wirken - siehe Seite 2 .

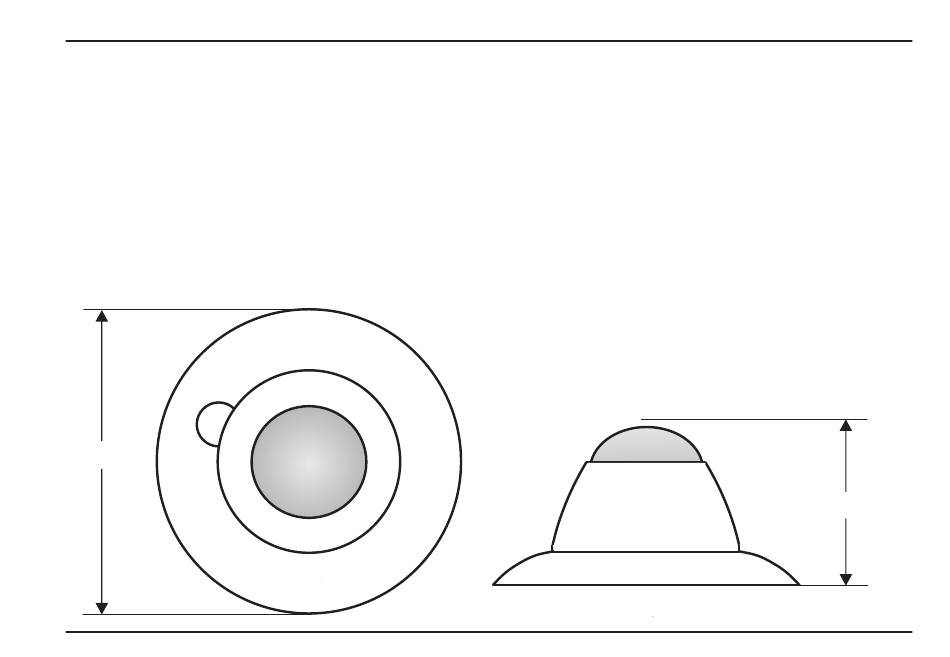

45mm
25mm
Abb. 2
Abb. 1
Alle Abbildungen ca. in Originalgröße.
1
