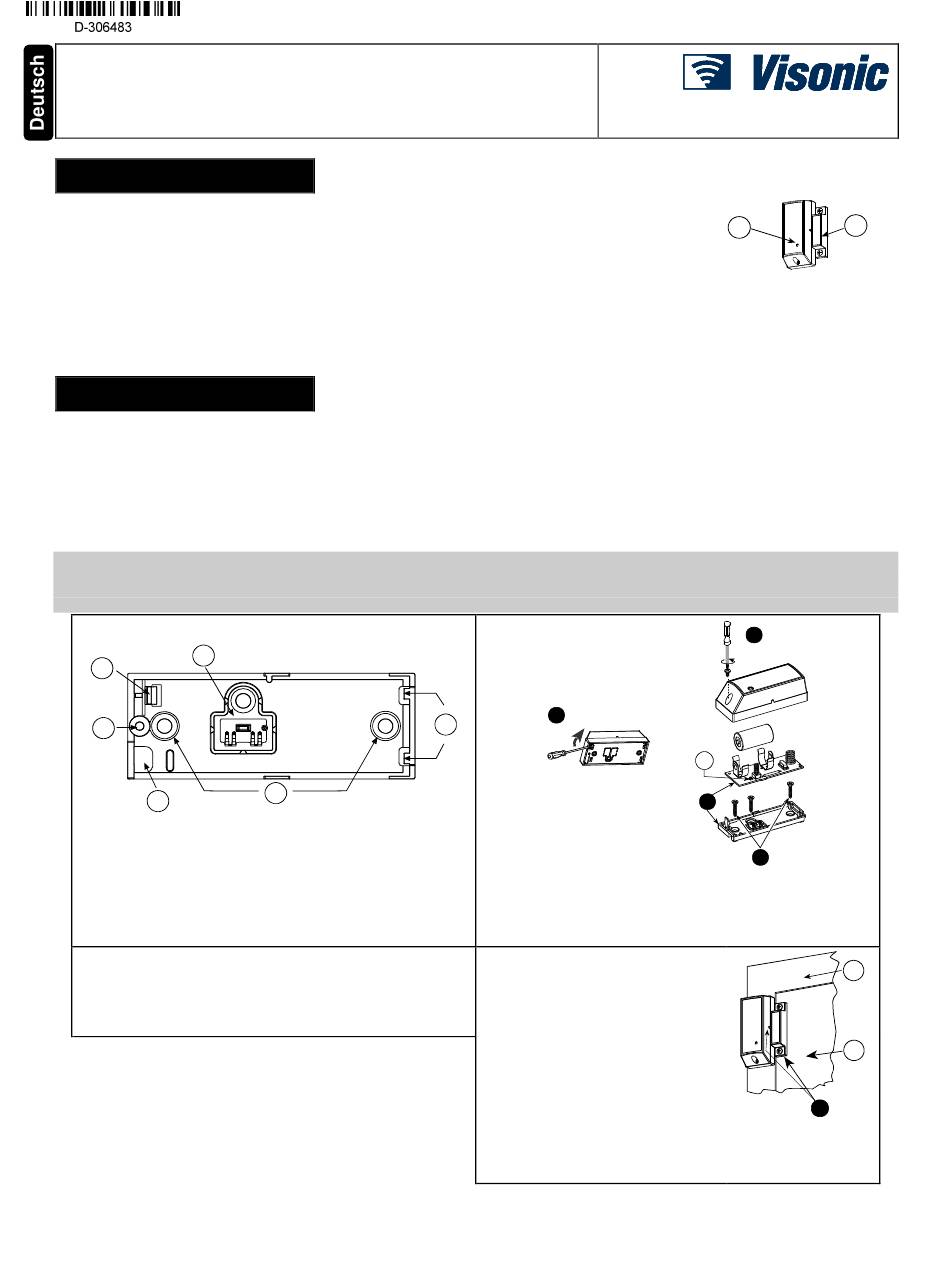

Visonic MC-302 PG2 Montageanweisungen

MC-302 PG2
PowerG, Funk, Magnetkontakt für Tür/Fenster
1. EINFÜHRUNG
Der MC-302 PG2 ist ein vollständig überwachter PowerG-Magnetkontakt. Das Gerät ist mit einem
integrierten Magnetkontaktschalter ausgestattet (der sich öffnet, sobald ein in seiner Umgebung platzierter
Magnet entfernt wird). Der MC-302 PG sendet mit dem PowerG-Zweiwege-Kommunikationsprotokoll die
Parameter eines bestimmten Alarms an die Alarmzentrale.
Der Sabotageschalter des MC-302 PG 2 wird aktiviert, sobald seine Abdeckung entfernt wird.
In regelmäßigen Abständen wird automatisch eine Überwachungsmeldung gesendet. Damit wird der
Alarmzentrale regelmäßig die aktive Einbindung der Einheit in das System gemeldet.
Bei jeder Meldung von Alarm- oder Sabotageereignissen leuchtet eine LED auf. Die LED leuchtet nicht bei
der Übertragung einer Überwachungsmeldung auf.
Die Betriebsspannung wird von einer integrierten 3 V-Lithiumbatterie bezogen. Wenn die Batterie einen
geringen Ladestand erreicht, wird die Meldung "Batterie leer" an den Empfänger gesendet.
2. MONTAGE
2.1 Montage (Abb. 3a und 3b)
Es wird empfohlen, den Sender an der Oberseite der Tür / des Fensters am Festen Rahmen und den Magnet am beweglichen Teil (Türblatt oder
Fenster) zu befestigen. Achten Sie darauf, dass der Magnet maximal 6 mm (0,25") weit von der markierten Seite des Senders entfernt ist.
Hinweis: Beim Öffnen der Abdeckung wird eine Sabotagemeldung an den Empfänger gesendet. Wenn danach die Batterie entnommen wird,
unterbleibt die Meldung "Sabotage Zurücksetzen" und der Empfänger bleibt in dauerhaftem Alarmzustand. Um das zu vermeiden, drücken Sie
während des Einlernens den Sabotageschalter, wenn Sie die Batterie entnehmen.
Achtung!
Beim Einlegen falscher Batterien besteht Explosionsgefahr. Gebrauchte Batterien gemäß Herstelleranweisung entsorgen.
Achtung! Die Einheit ist unter der Leiterplatte mit einem Sabotageschalter (optional) ausgestattet. Solange die Leiterplatte fest im Sockel sitzt,
wird der Schalterhebel gegen ein spezielles Abrisselement des Sockels gedrückt, das lose mit dem Sockel verbunden ist (Abbildungen 2 und
3a). Befestigen Sie das Abrisselement auf jeden Fall an der Wand. Wenn der Melder gewaltsam von der Wand getrennt wird, wird das
Abrisselement aus dem Sockel gebrochen, wodurch der Sabotageschalter ausgelöst wird.
B
A
F
E
A. Flexible Halterung
B. Abrisselement des Sockels (für Sabotageschalter)
C. Aufhängungen der Leiterplatte
D. Montagebohrungen
E. Kabeldurchführung
F. Abstandsbolzen aus Kunststoff für die Deckelverschlussschraube
Abbildung 2. Sockel ohne Leiterplatte
ACHTUNG! Um die FCC- und IC-Vorschriften für Hochfrequenzbelastungen
zu erfüllen, sollte sich der Magnetkontakt im Normalbetrieb in einem Abstand
von mindestens 20 cm zu allen Personen befinden. Die in diesem Produkt
verwendeten Antennen dürfen nicht gemeinsam mit anderen Antennen oder
Sendern verwendet werden.
C
D
Montageanweisungen
2
Abbildung 3a. Montage
Hinweis: In der obigen Darstellung ist als Beispiel das 868 MHz-Gerät
abgebildet. Für die 433 MHz- und 915 MHz-Geräte gilt dasselbe
Montageverfahren.
* Diese Schraube wird nur für die rückwärtige Sabotagesicherung verwendet.
1. Schraube entfernen
2. Sockel und Abdeckung voneinander
trennen.
3. Verschluss aufbiegen und Leiterplatte
entfernen
4. 2 Bohrungen auf der Montagefläche
markieren und bohren.
Mit zwei Senkkopfschrauben befestigen.
5. Magnet in der Nähe seiner
Ausrichtungsmarkierung mit 2 Schrauben
befestigen
A. Einlerntaste
B. Fester Rahmen
C. Bewegliches Teil
B
A
A. Übertragungs-LED
B. Magnet
Abbildung 1: Außenansicht
1
A
*
3
4
B
C
5
Abbildung 3b. Montage
