Mastervolt International Digital Input Installationsanleitung

Installationsanleitung
Diese Anleitung für eine Schnellinstallation gibt einen kurzen Überblick über die Installation eines Digital
1 Input.
Lesen Sie jedoch bitte die Betriebsanleitung für die Sicherheitsanweisungen, zusätzliche Merkmale, optimale
Leistung und viele Jahre an störungsfreiem Betrieb. Die Anleitung für den Digital Input ist erhältlich unter
www.Mastervolt.com.
Lesen Sie die Sicherheitsanweisungen (Kapitel 2 der Betriebsanleitung).
2
Sicherheitshinweise und -maßnahmen
1. Installieren Sie den Schalter entsprechend der Anweisungen in der Betriebs- und
Installationsanleitung.
2. Verwenden Sie Schalter niemals an Orten, an denen die Gefahr einer Gas- oder
Staubexplosion besteht.
3. Anschlüsse und Sicherheitsvorrichtungen müssen entsprechend den örtlich anwendbaren
Vorschriften ausgeführt werden.
Mastervolt stellt sich nicht haftbar für:
• Schäden als Folge einer Verwendung der Schalter;
• Mögliche Fehler in der mitgelieferten Anleitung und die Folgen hiervon;
• Eine Verwendung, die nicht im Einklang mit dem Zweck des Produkts ist.
Überprüfen Sie den Lieferumfang.
3

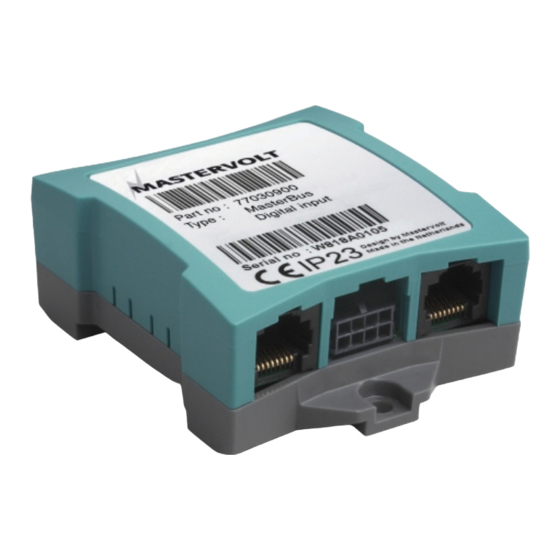

Digital Input
Nehmen Sie Kontakt mit Ihrem Lieferanten auf, wenn ein Teil fehlt. Verwenden Sie den Digital Input nicht,
wenn er beschädigt ist.
Schließen Sie die Kabel an
4
A. Verbinden Sie maximal 4 einfache Schalter mit den
Kabeln.
B. Klicken Sie den Kabelanschluss in den Kontrastecker.
C. Montieren Sie das Gehäuse an die Wand oder DIN
Schiene
D. Stecken sie die MasterBuskabel in die Anschlüsse
wie gezeigt.
Mastervolt International B.V,
Postfach 22947, NL-1100 DK Amsterdam, Niederlande
Digital Input
Installations-
anleitung
Kabel-
anschluss
Tel.: +31-20-3422100
MasterBus
Abschluss-
vorrichtung
4
1 2 3
Email: info@mastervolt.com Copyright © Mastervolt v1.1 101209DE
Deutsch
MasterBus
kabel
