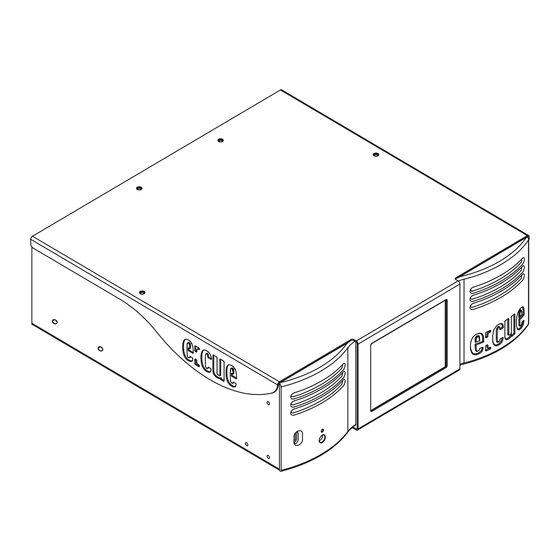

Lighting Control Engine - Geräte-Übersicht 1. Geräte-Übersicht 1.1 Lighting Control Engine (LCE) Die Lighting Control Engine (LCE) ist ein leistungsstarker Server mit installierter e:cue Lightning Application Suite und dient zur Steuerung großer und komplexer Projekte. In ihrer Funktion als zentrale Steuereinheit koordiniert die Lighting Control Engine alle Installationen und Einrichtungen eines Projektes. -
Seite 5: Lieferumfang
Lighting Control Engine - Lieferumfang 2. Lieferumfang 2.1 Im Paket enthalten • e:cue Manual Basic • e:cue Manual Advanced • DIN A6 Setup Manual • Adapter HDMI auf DVI • Spezial-Schraubendreher • 2m CAT5e SFTP-Kabel • Netzanschlusskabel DE, UK und US •... -
Seite 6: Kurzbeschreibung
Lighting Control Engine - Kurzbeschreibung 3. Kurzbeschreibung Frontseite 1. Lüftungsschlitze 4. LED 2. Front USB 5. Touchscreen 3. Ein-/Ausschalter Rückseite 1. 16 digitale Eingänge 6. Anschlüsse für externe Geräte 2. DMX-Out 7. Netzwerkkarte 3. Lüfter 8. -
Seite 7: Wichtige Hinweise
Lighting Control Engine - Wichtige Hinweise 4. Wichtige Hinweise 4.1 Sicherheitshinweise Nutzen sie das Gerät nur unter Beachtung der Umgebungsbedingungen die sie im Datenblatt der LCE finden. Betreiben sie den Server nur in Umgebungen mit geringem Staubgehalt in der Umgebungsluft. Damit das Gerät nicht überhitzt nutzen sie es nur in gut belüfteten Umgebungen. -
Seite 8: Transport
Lighting Control Engine - Wichtige Hinweise 4.2 Transport Transportieren sie die LCE nur in der Originalverpackung. Diese schützt den Server vor Beschädigungen. Packen sie die LCE erst am Aufstellort aus. Um das Gerät vor Kondenswasser zu schützen packen sie das Gerät aus und warten sie solange bis sich keine Restfeuchtigkeit im der LCE befindet. -
Seite 9: Inbetriebnahme
Lighting Control Engine - Inbetriebnahme 5. Inbetriebnahme 5.1 Überprüfen der Lieferung Packen sie die LCE aus und überprüfen sie das Zubehör auf Vollständigkeit (Kapitel 2). Die Verpackung sollten Sie für einen eventuellen Transport aufbewahren Sollten offensichtliche Beschädigungen am Gerät zu sehen sein oder Teile im Lieferumfang fehlen, wenden Sie sich an den e:cue Service. -
Seite 10: Aufstellort
Lighting Control Engine - Aufstellort 5.3 Aufstellort Bei Desktop Betrieb legen sie unter den Server eine rutscharme Unterlage. Dies vermeidet Beschädigungen an der Oberfläche des Servers sowie des Aufstellortes. Verdecken sie keinen der Lüftungsschlitze. Der Abstand zu anderen Geräten oder Gegenständen sollte mindestens 10cm betragen. -
Seite 11: Systemkonfiguration
Lighting Control Engine - Systemkonfiguration 6. Systemkonfiguration Alle hier gezeigten Schritte beziehen sich auf die englische Version von Microsoft® Windows 7™. Wenn Sie eine andere Sprachversion verwenden, kann es vorkommen, dass die Schritte andere Namen tragen. Die Basissprache des Betriebssystems ist Englisch. -
Seite 12: Netzwerkadresse Des Computers Ändern
Lighting Control Engine - Systemkonfiguration Klicken Sie auf „4 points calibration“, es öffnet sich ein Fenster zum Kalibrieren des Touchscreens. Folgen sie der Anweisung auf dem Bildschirm. 6.2 Netzwerkadresse des Computers ändern Zum Verändern der Netzwerkadresse einer der eingebauten Netzwerkkarten klicken sie auf das „Start“-Symbol und geben sie in das Suchfeld „Connections“... - Seite 13 Lighting Control Engine - Systemkonfiguration In der Trefferliste wählen sie „View network connections“. Sie sehen nun alle verfügbaren Verbindungen. Rechtsklicken sie auf die Verbindung, die Sie verwalten wollen und wählen Sie „Properties“.
- Seite 14 Lighting Control Engine - Systemkonfiguration Im geöffnetem Fenster klicken Sie auf „Internet Protocol Version 4 (TCP/IPv4)“, anschließend drücken Sie die Schaltfläche „Properties“ Geben Sie eine zum Netz passende Adresse ein. Bestätigen Sie die Eingabe durch Klicken auf den „OK“-Button. Sie können nun alle Fenster schließen. Die Netzwerkverbindung ist konfiguriert.
-
Seite 15: Netzwerkeinstellungen Des Programmers Anpassen
Lighting Control Engine - Systemkonfiguration 6.3 Netzwerkeinstellungen des Programmers anpassen Starten sie den „Programmer Enterprise 5.“ Klicken sie auf „Extras“ und wählen sie „Application Options“. - Seite 16 Lighting Control Engine - Systemkonfiguration Im Menü können Sie unter dem Tab “Advanced“ festlegen, auf welcher Netzwerkkarte die Programmer Software e:net ausgeben soll. Zusätzlich können sie diese Einstellung noch für die Protokolle “ArtNet“ und “KiNet” festlegen. e:cue empfiehlt pro Netzwerkkarte nur ein Protokoll auszugeben.
-
Seite 17: Wartungsarbeiten
Lighting Control Engine - Wartungsarbeiten 6.4 Wartungsarbeiten In diesem Abschnitt finden Sie Hinweise zu Wartungsarbeiten an der Server- Hardware. Führen Sie diese Arbeiten nur nach Rücksprache mit e:cue aus. Arbeiten am Server dürfen nur von qualifiziertem Personal unter Beachtung der ESD-Richtlinien durchgeführt werden. - Seite 18 Lighting Control Engine - Wartungsarbeiten Festplatten tauschen Die Festplatten lassen sich durch Entfernen von jeweils drei Schrauben lösen. Verwenden Sie für den Austausch nur Festplatten, die durch e:cue für den Austausch freigegeben sind.
- Seite 19 Lighting Control Engine - Wartungsarbeiten Batterie wechseln Sollte die CMOS Batterie im Server verbraucht sein, kann sie gewechselt werden. Verwenden sie nur Batterien, die von e:cue für die Verwendung freigegeben sind.
-
Seite 20: Technische Daten
Lighting Control Engine - Technische Daten 7. Technische Daten 7.1 Allgemeine Daten Artikel-Nummer Lighting Control Engine EN.LC.9000000 Allgem. Daten Abmessungen 504,5 x 487 x 132,4 mm Gewicht 12 kg Netzspannung 100-240V~, 600W Betriebs- / 0° - 35°C Lagertemperatur Betriebs- / 0-80%, nicht kondensierend Lagerfeuchtigkeit Umgebung... -
Seite 21: Lighting Control Engine - Technische Spezifikationen
Lighting Control Engine - Technische Spezifikationen System-Daten Anwenderschnittstellen Tastatur/Maus/Touchscreen Betriebssystem Microsoft® Windows 7™ Ultimate Systemverbindung 2x e:net (RJ45 Ethernet) Ausgänge 2x DMX (XLR5-Pin) 2x RS232 (D-Sub9) Midi 1x DVI Audio Eingänge Video DMX (XLR5-Pin) RS232 (D-Sub9) Midi potentialfreie Kontakte (Klemmschr.) Display XGA (1024x768) Festplatten-Speicher... -
Seite 22: Maße
Lighting Control Engine - Technische Daten 7.2 Maße 441 mm / 17.36 inch 441 mm / 17.36 inch 22.5 mm / 22,5 mm / 0.89 inch 0.89 inch 466 mm / 18.35 inch 466 mm / 18.35 inch... -
Seite 23: Anhang
Lighting Control Engine - Anhang 8. Anhang 8.1 LCE Anschluss-Übersicht... -
Seite 24: Sicherheitshinweise
Lighting Control Engine - Anhang 8.2 Sicherheitshinweise Die elektronischen Bauteile sind durch elektrostatische Entladung (ESD) gefährdet. Bitte berühren Sie die Komponenten nicht. Führen Sie alle Vorbereitungsarbeiten auf einer antistatischen Oberfläche aus. Achten Sie immer darauf, ein Antistatik-Armband zu tragen. Jede andere Verwendung als die in diesem Handbuch beschriebene ist nicht zulässig, kann das Gerät beschädigen und zu damit verbundenen Risiken wie Kurzschluss, Feuer oder Stromschlag führen. -
Seite 25: Impressum/Garantieausschluss
Zeichnungen: Gregor Bauer, Nadine Topp Druck: Bonifatius GmbH, Paderborn © 2010 e:cue control GmbH | An OSRAM Company Im Dörener Feld 11 | 33100 Paderborn | Germany web: www.ecue.com e-mail: pad@ecue.com Alle Rechte vorbehalten. ist eingetragenes Warenzeichen der e:cue GmbH & Co. KG. Alle anderen Firmennamen und / oder Produktnamen sind Warenzeichen und / oder eingetragene Warenzeichen der betreffenden Hersteller. - Seite 26 © 2010 - e:cue control GmbH - An OSRAM Company - Germany - www.ecue.com...
