Frico FC Serie Kurzanleitung
Inhaltszusammenfassung für Frico FC Serie

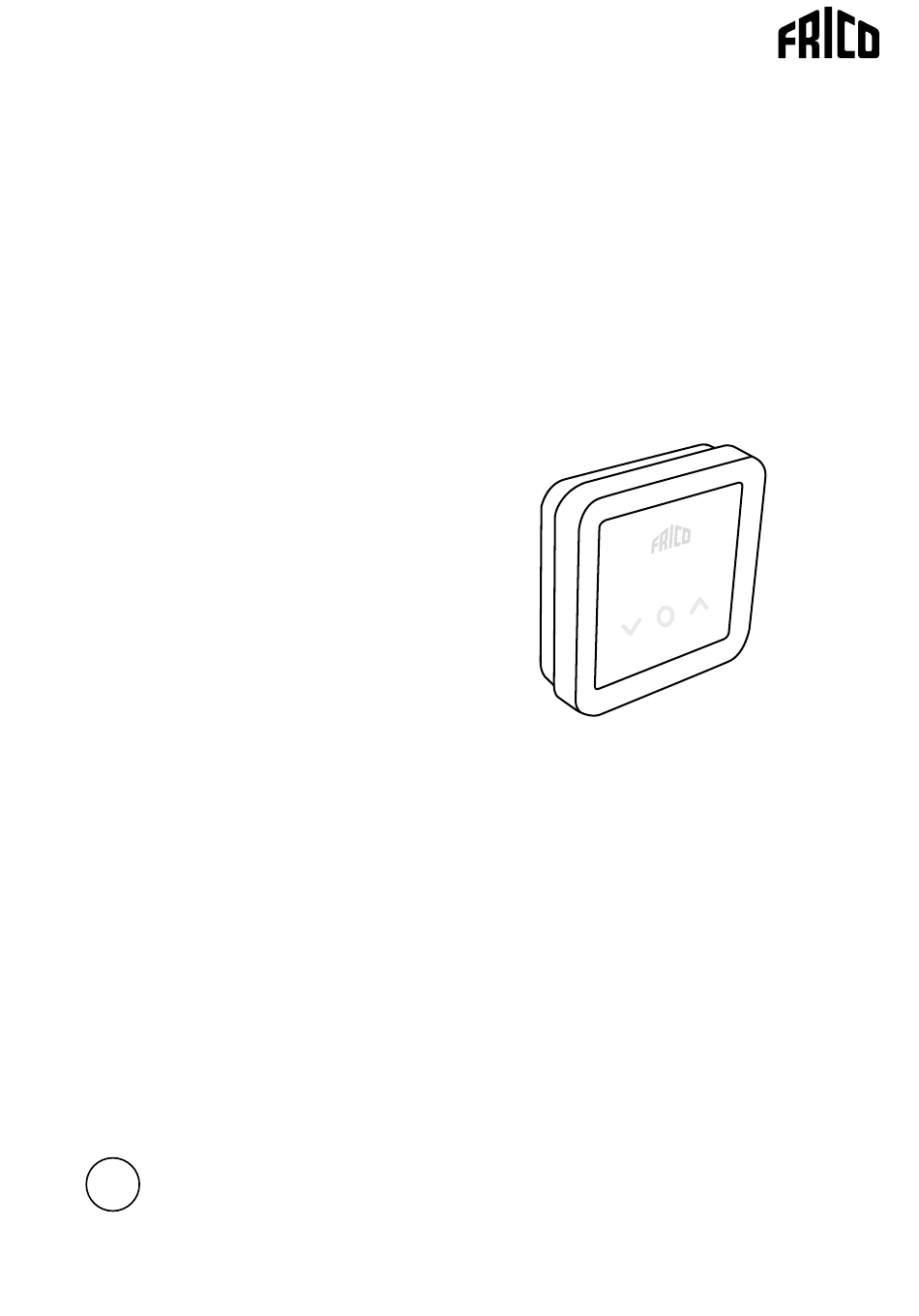

- Seite 1 Quick Guide Control system FC FCDA - FC Direct, FCSA - FC Smart FCPA - FC Pro, FCBA - FC Building...
- Seite 2 FC Frico Control - Quick guide FC-Steuerungssystem Der Luftschleier muss mit einem Regelsystem ergänzt werden. Das FC-Steuerungssystem ermöglicht die Umsetzung zahlreicher intelligenter und energiesparender Funktionen. Neben unseren vier Paketen ermöglichen weitere Komponenten eine Erweiterung oder individuelle Gestaltung von Systemen. FCDA - FC Direct...
- Seite 3 FC Frico Control - Quick guide FC Direct - FCDA Sensor FCRTX FCOTX Sensor Sensor PC Board G 1 2 G 1 2 inside air A1 A2 B1 B2 D1 D2 curtain Actuator FCDC BUS 1 BUS 2 E1 E2...
- Seite 4 Sensor FC Frico Control - Quick guide FCRTX FC Smart - FCSA FCOTX Sensor Config PC Board G 1 2 input* inside air Sensor A1 A2 B1 B2 D1 D2 curtain FCRTX FCOTX Sensor PC Board Config G 1 2...
- Seite 5 FC Frico Control - Quick guide FC Pro - FCPA Sensor FCRTX FCOTX Sensor Config PC Board input* G 1 2 inside air A1 A2 B1 B2 D1 D2 curtain Actuator FCDC BUS 1 BUS 2 E1 E2 Control Panel...
- Seite 6 FC Frico Control - Quick guide FC Building - FCBA Sensor FCRTX FCOTX Sensor Sensor PC Board G 1 2 G 1 2 inside air A1 A2 B1 B2 D1 D2 curtain Actuator BUS 1 BUS 2 E1 E2 Control...
- Seite 7 FC Frico Control - Quick guide Bus Anschluss an der PC - Platine BUS 1 BUS 2 BUS 1 BUS 2 BUS 1 BUS 2 To reduce the risk of interference, the communication BUS should be terminated at each end, i.e. in the units that are located at the start and at the end of the BUS respectively.
- Seite 8 FC Frico Control - Quick guide Inbetriebnahme 1. Überprüfen Sie, dass alle Bauteile und Zubehör vorhanden sind. 2. Montieren und schließen Sie das System an. Berücksichtigen Sie dabei die Schaltpläne. 3. Schalten Sie das System ein. 4. Das System erkennt automatisch alle Bauteile, auch wenn sie erst später hinzugefügt werden.
- Seite 9 FC Frico Control - Quick guide Bedieneinheit Schnellauswahl Tastenfeld 1 Erhöhen 2 Verringern 3 Menü / OK / Bestätigen 4 Gebläse 5 Abbrechen / Zurück 4 und 5 werden nach zweimaligem Drücken der Menütaste angezeigt. Bildschirm 6 Momentane Raumtemperatur (Standby-Modus) / Sollwert-Temperatur (aktiver Modus) Unbeheizter Luftschleier: Gebläseeinstellung...
- Seite 10 FC Frico Control - Quick guide Ventilatordrehzahl bei geöffneter Tür Gebläsemenü Zweimal drücken, um das Tastenfeld und Zweimal drücken, um das Tastenfeld und die ausgeblendeten Tasten zu aktivieren. die ausgeblendeten Tasten zu aktivieren. 2 Sekunden lang drücken und halten. Drücken, um die Ventilatordrehzahl...
- Seite 11 FC Frico Control - Quick guide Gebläsemenü Menü- Funktionen Standard- Beschreibung optionen einstellungen FAnH Die maximale 100 oder 3 Mit Pfeil nach oben/unten erhöhen/ Ventilatordrehzahl im Modus (100 % oder verringern. Mit OK bestätigen. Auto. Schritt 3) FAnL Die minimale Mit Pfeil nach oben/unten erhöhen/...
- Seite 12 FC Frico Control - Quick guide Anwendermenü Drücken, um das Tastenfeld zu aktivieren. 2 Sekunden lang drücken und halten. Startbildschirm Blättern Sie durch die Menüeinstellungen. Bestätigen oder Verlassen, ohne zu speichern Beachten Sie die Tabelle auf der folgenden Seite für...
- Seite 13 FC Frico Control - Quick guide Anwendermenü Menü- Funktionen Standard- Beschreibung optionen einstellungen Für das Wochenprogramm. dAtE Mit Pfeil nach oben/unten erhöhen/verringern. Jeden Schritt Einstellungen: mit OK bestätigen. - Jahr - Monat - Tag - Uhrzeit (00:00) Für das Wochenprogramm. Einstellung der 21 °C...
- Seite 14 FC Frico Control - Quick guide Einstellung der Wochenprogramme Wochenprogramm Das FC hat neun voreingestellte Das Wochenprogramm kann im Anwendermenü Wochenprogramme (P1-P9) und ein ausgewählt und aktiviert werden: kundenspezifisches Programm (P0). Das kundenspezifische Programm kann nur mit Drücken, um das Tastenfeld zu aktivieren.
- Seite 15 FC Frico Control - Quick guide Einstellungen Einstellungen werden im Anwendermenü geändert: Drücken, um das Tastenfeld zu aktivieren. Mithilfe der Pfeile nach oben/unten die Zahl der zu 2 Sekunden lang drücken und halten. ändernden Einstellung eingeben, jede Stelle mit OK bestätigen.
-
Seite 16: Outdoor Temperature
FC Frico Control - Quick guide Einstellungen - Außentemperaturfühler, erfordert FCOTX / FCTXRF / Außentemperatursignal von FCBAP Funktionen Standard- Beschreibung einstellungen Heizungssperre 1 (aktiviert) 0 (deaktiviert) / 1 (aktiviert) Außentemperatur Wenn aktiviert, wird die Heizung blockiert, wenn die Temperatur den Sollwert von #376 überschreitet. - Seite 17 FC Frico Control - Quick guide Einstellungen - Wasserbeheizter Luftschleier Funktionen Standard- Beschreibung einstellungen Bypass 1 (aktiviert) 0 (deaktiviert) / 1 (aktiviert) Erlaubt ein Durchfluss abhängig von der Zeit oder der Temperatur*. *Erfordert einen Rücklauftemperatursensor und die mobile App. Bypass-Temperatur 300 (30.0 °C)
-
Seite 18: Fehlersuche
FC Frico Control - Quick guide Alarm zurücksetzen Um das Gerät manuell zurückzusetzen, drücken Sie 2 Sekunden lang Zurück/Abbrechen (X), wo die Seriennummer für einen Alarm angezeigt wird (siehe Anwendermenü). Die meisten Alarme werden automatisch zurückgestellt, sobald das Problem behoben wurde. - Seite 19 Wenn Fehlercodes angezeigt werden, setzt das System den Betrieb mit den funktionierenden Bauteilen fort. Wenn alle Raumtemperaturfühler, einschließlich des Temperaturfühlers in der Bedieneinheit, den Kontakt verloren haben, läuft das System mit 25 % Heizleistung. Bleiben die Probleme bestehen, wenden Sie sich an Frico.
