FW EM01 V2 Bedienungsanleitung
Inhaltszusammenfassung für FW EM01 V2

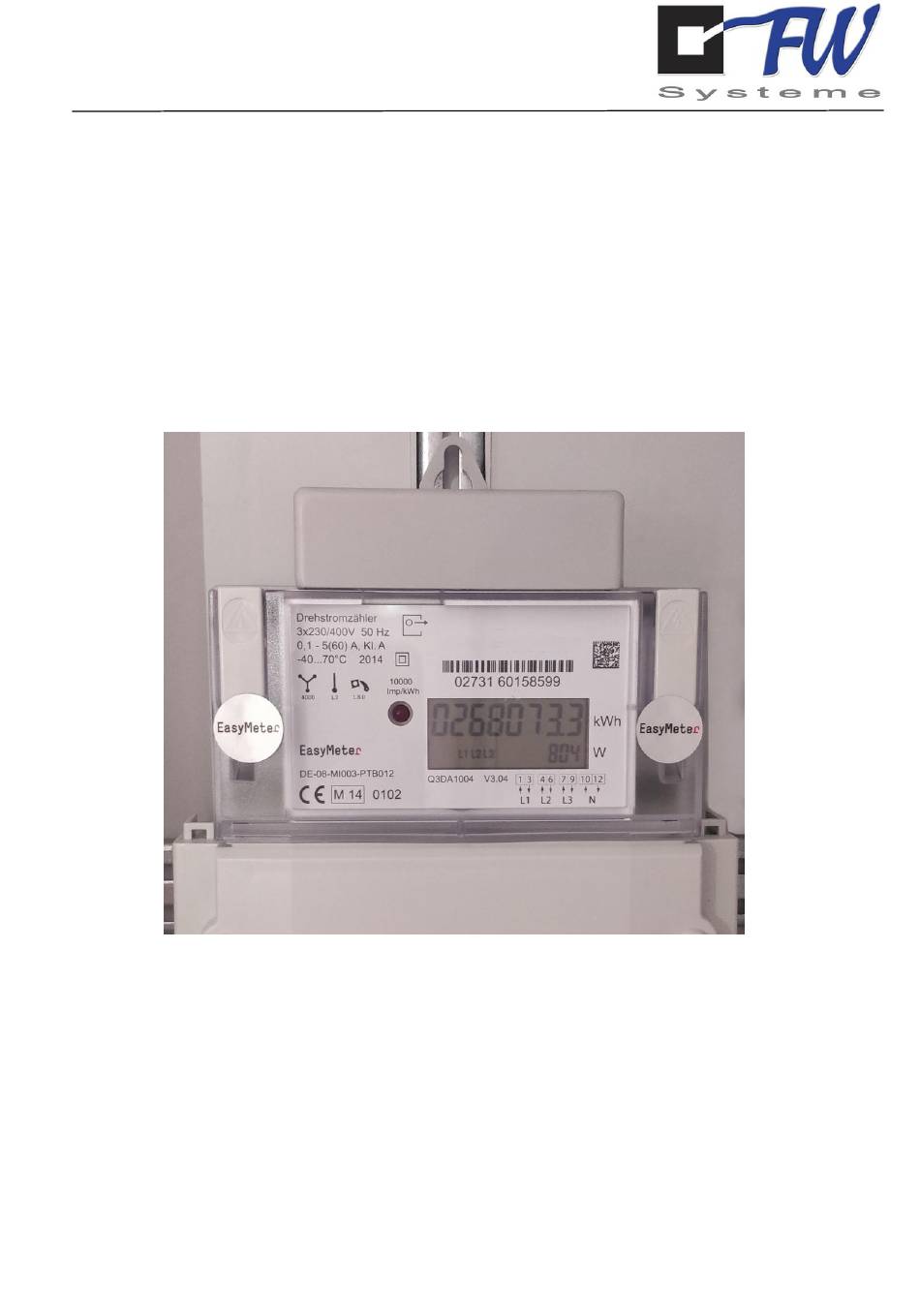

- Seite 1 FW Elektronische Systeme GmbH Frank Willers Steinkamp 22 26125 Oldenburg Bedienungsanleitung des Zusatzmoduls EM01 V2 zur Erweiterung des EasyMeter-Zählers 20/07/2020 1 von 12...
-
Seite 2: Inhaltsverzeichnis
4. Montageanleitung ....................5 5. Auslesen und Parametrieren ..................6 5.1 Anschluss zum Parametrieren des EM01 V2 ..............6 5.2 Parametrieren des EM01 V2 über die Software ComServer ........... 7 6. Maße des M-Bus EM01 V2..................12 7. Technische Daten ....................12... -
Seite 3: Anwendung
Frank Willers Steinkamp 22 26125 Oldenburg 1. Anwendung Das M-Bus Zusatzmodul EM01 V2 ist speziell für den Einsatz am EasyMeter Zähler konzipiert. Es ermöglicht die Einbindung des Zählers über M-Bus an Energie- managementsysteme (EnMS) oder Zählerfernauslese- (ZFA) Systeme. 2. Funktionen Das Modul arbeitet mit der M-Bus Spezifikation EN 13757-2/-3 mit Baudraten von 300 –... -
Seite 4: Anschlussbelegung
Frank Willers Steinkamp 22 26125 Oldenburg 3. Anschlussbelegung Der Anschluss an das M-Bus-Netz und die darüber genutzte Spannungsversorgung (24-36 V) für das EM01 V2 Modul erfolgt über die beiden M-Bus-Klemmen (1x Eingang, 1x Ausgang) auf der Grundplatine. 20/07/2020 4 von 12... -
Seite 5: Montageanleitung
Frank Willers Steinkamp 22 26125 Oldenburg 4. Montageanleitung Das Modul EM01 V2 wird auf die vorhandenen Schienen des EasyMeter Zählers geschoben. Durch die genauen Aussparungen und die bereits eingesetzte Grundplatine ist ein sicherer Halt ohne aufwendiges Bohren oder Montieren gewährleistet. -
Seite 6: Auslesen Und Parametrieren
Zählerwerte anhand eines Anschlusssets, sowie der kostenlosen Software 'ComServer' der Firma FW-Systeme, beschrieben. Das Anschlussset besteht aus einem USB-Seriell Adapter und einem M-Bus Pegelwandler. 5.1 Anschluss zum Parametrieren des EM01 V2 Komponenten verbinden wie auf dem Bild zu sehen: Ein Anschluss-Set besteht aus: M-Bus–Repeater ... -
Seite 7: Parametrieren Des Em01 V2 Über Die Software Comserver
FW Elektronische Systeme GmbH Frank Willers Steinkamp 22 26125 Oldenburg 5.2 Parametrieren des EM01 V2 über die Software ComServer Nach Starten des ComServers können Sie über den Menüpunkt Messorte die Geräte konfigurieren: Mit dem Schaltfeld Neue Adresse wird ein neuer Messort angelegt. - Seite 8 FW Elektronische Systeme GmbH Frank Willers Steinkamp 22 26125 Oldenburg Innerhalb des Messortes legen Sie ein neues Gerät an: Hier M-Bus-Gerät auswählen: 20/07/2020 8 von 12...
- Seite 9 FW Elektronische Systeme GmbH Frank Willers Steinkamp 22 26125 Oldenburg Die Art der Verbindung konfigurieren (hier serielle Schnittstelle: Com2, 2400 Baud), Geräteadresse „0“ (Auslieferungsadresse) eintragen und anschließend Verbinden wählen. Verbindung mittels Button Lesen im Panel Zähler kontrollieren: 20/07/2020 9 von 12...
- Seite 10 Hier wird die gewünschte, zu vergebene Primäradresse eintragen und mit einem Klick auf Schreiben bestätigt. Das EM01 V2 hat jetzt die neue Adresse und sollte fortan nur unter dieser angesprochen werden. Im Panel M-Bus-Daten können nun die Zählerwerte direkt ausgelesen werden:...
- Seite 11 FW Elektronische Systeme GmbH Frank Willers Steinkamp 22 26125 Oldenburg Die Anpassung an die unterschiedlichen EasyMetertypen kann auch nachträglich über die Eingabe des sog. Custom-Strings geändert werden. Dazu im Feld Custom- String folgende Bytefolge eingeben: Custom-String: 01 7f 01 -> EasyMetertyp 1 = Q3B, T3B Custom-String: 01 7f 02 ->...
-
Seite 12: Maße Des M-Bus Em01 V2
FW Elektronische Systeme GmbH Frank Willers Steinkamp 22 26125 Oldenburg 6. Maße des M-Bus EM01 V2 in mm 7. Technische Daten Maße L,B,H [mm] Abdeckung: 96 x 52 x 28 (52) Elektronik: 81 x 30 x 11 Spannungsversorgung 24-36 VDC (Selbstversorgung aus der M-Bus Spannung)
