Inhaltszusammenfassung für Demon RQ580
- Seite 1 Bedienungsanleitung...

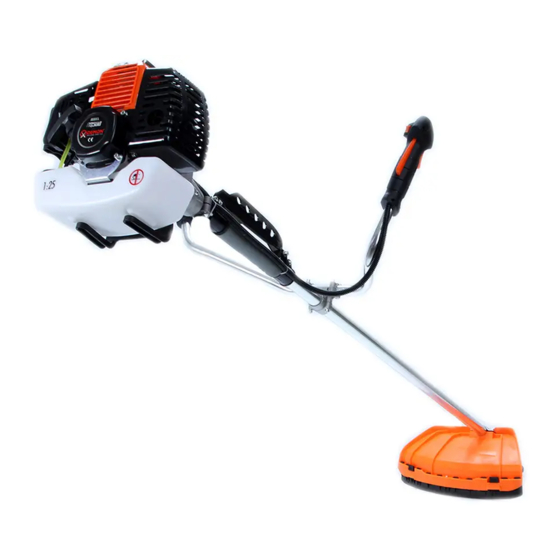

- Seite 2 Motorsense DEMON RQ580 Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Technische Änderungen sowie Druck- und Satzfehler vorbehalten!
- Seite 3 Sehr geehrter Kunde! Diese Bedienungsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Motorsense Demon RG580. Die Bedienungsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung...
- Seite 4 1 TECHNIK 1.1 Hauptkomponenten und Bedienelemente 1 Antriebsaggregat 2 Öffnung für Gurt 3 Griff 4 Mähaufsatz 5 Schutzabdeckung 6 Griff mit Steuerung...
-
Seite 5: Technische Daten
25:1 Gewicht (netto/brutto) ca. 7,8 kg 2 SICHERHEIT 2.1 Bestimmungsgemäße Verwendung Die Demon RQ580 darf nur zum Mähen bzw. Trimmen von Gras, Unkraut und Gestrüpp verwendet werden. WARNUNG Das Verwenden von Kreissägeblättern ist strikt verboten! 2.2 Sicherheitshinweise Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern! Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen... -
Seite 6: Persönliche Ausrüstung
Die laufende Maschine darf nie unbeaufsichtigt sein! Nach Beendigung es Arbeitens, sowie bei jeglicher Pause, Motor abstellen. Vor Wartungsarbeiten oder Einstellarbeiten ist die Maschine auszuschalten. Am Gerät befinden sich nur wenige von Ihnen zu wartenden Komponenten. Es ist nicht notwendig, die Maschine zu demontieren. Reparaturen nur durch den Fachmann durchführen lassen! Wenden Sie sich bei Fragen und Problemen an den Fachhändler Ihres Vertrauens oder an unsere Kundenbetreuung. - Seite 7 3 INBETRIEBNAHME 3.1 Zusammenbau 3.1.1 Lieferumfang 3.1.2 Notwendiges Werkzeug für Zusammenbau Das benötigte Werkzeug wird mit der Maschine mitgeliefert. 3.1.3 Ausladen • Sämtliche Teile auspacken. • Alle rostgeschützten Teile mit milden Reinigungsmitteln säubern. 3.1.4 Montage WARNUNG Montieren nie ohne zweite Person! V.a.
-
Seite 8: Bedienung

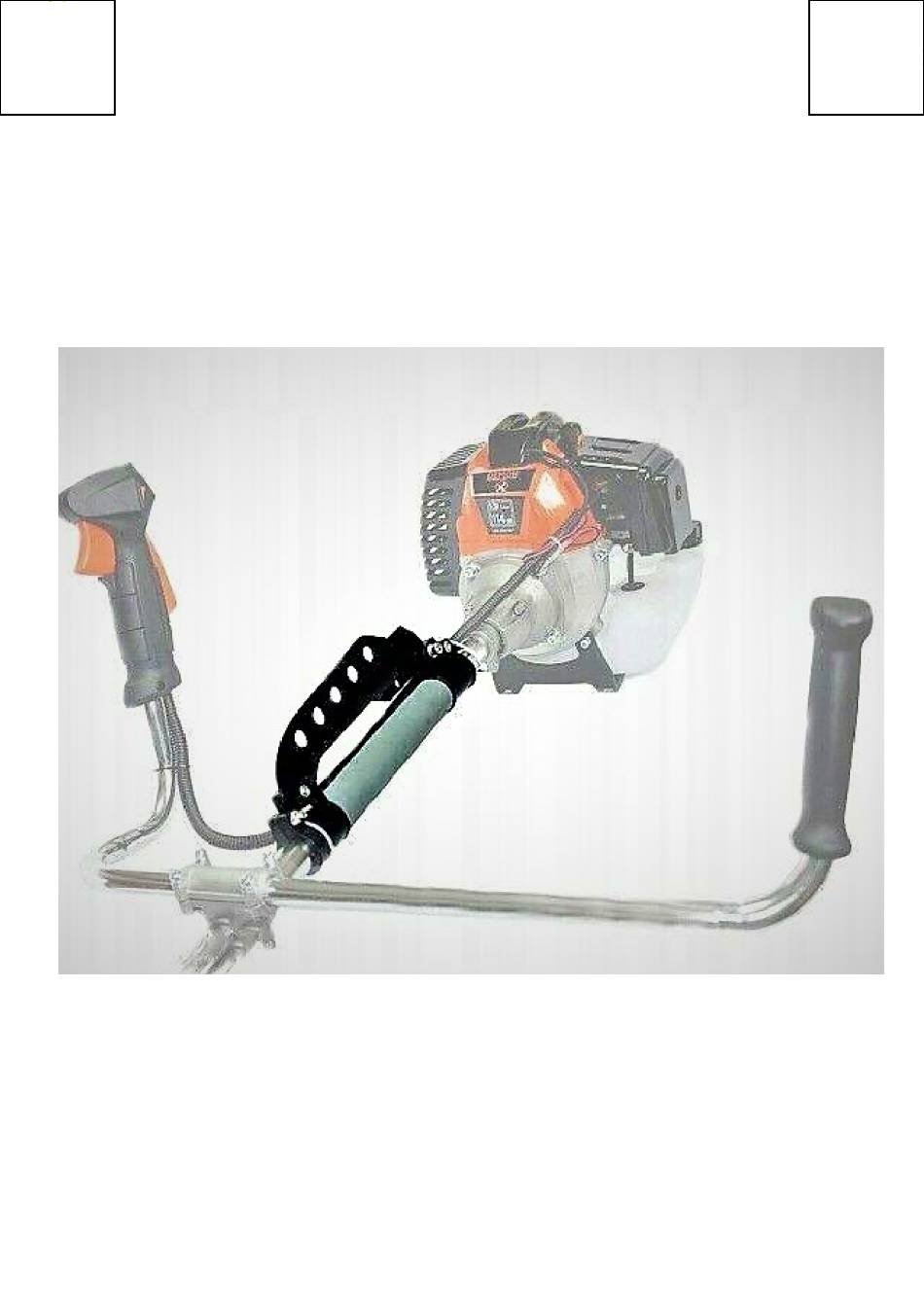

3.1.5 Montage der beiden Griffe • Lösen Sie die vormontierten Schrauben der Griffaufnahme und stecken Sie die Griffe A und B jeweils seitlich in die Griffaufnahmeöffnung. • Jeder Griff muss bis in die Mitte der Öffnung hineingesteckt werden. • Ziehen Sie die Schrauben fest. 3.1.6 Montage des Motors •... - Seite 9 4.1.2 Montage des Mähblattes Geben Sie die Beilagscheibe G auf den Bolzen und blockieren Sie ihn wieder mit dem Schraubenzieher. Nehmen Sie das Blatt und geben Sie es auf die Beilagscheibe. Fügen Sie nun die Beilagscheibe H und die Abdeckung I bei und schrauben Sie das Ganze mit der Mutter zu.
- Seite 10 4.2 Arbeiten 4.2.1 Starten Vor jeder Inbetriebnahme sicher gehen, dass Benzin-Öl Gemisch in einwandfreiem Zustand! Vor Inbetriebnahme Tank gut schütteln. Schalten Sie den Hauptschalter I ein. Schalten sie den Joker ein, indem Sie den Hebel J nach oben bewegen. Drücken Sie dann 2-3-mal am Treibstoffansaugnippel um den Treibstoff in die Zuführleitung zu saugen.
-
Seite 11: Wartung
5 WARTUNG ACHTUNG Vor Wartungsarbeiten Maschine ausschalten! Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss. Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen. Reparaturtätigkeiten dürfen nur von Fachpersonal durchgeführt werden! •... -
Seite 12: Fehlerbehebung
6 FEHLERBEHEBUNG Fehler: Motor startet nicht Mögliche Ursache: • Tank leer • Treibstoff nicht angesaugt • Kraftstofffilter verschmutzt • Zündkerze verschmutzt, defekt. • Motordefekt „Verreiber“ Behebung: • Tanken (siehe 4.2.3) • Treibstoffnippel drücken • Reinigen Sie den Filter im Tank •... -
Seite 13: Garantie
Haushaltsabfällen entsorgt werden. Wenden Sie sich für Ratschläge bezüglich des Recyclings an Ihre Kommunalbehörde oder Ihren Händler. KONFORMITÄTSERKLÄRUNG Hiermit erklären wir, dass sich das Gerät Motorsense Demon RQ580 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie(2006/95/...
