Einbauanleitung für Antennenträger 15906
Lieferumfang:

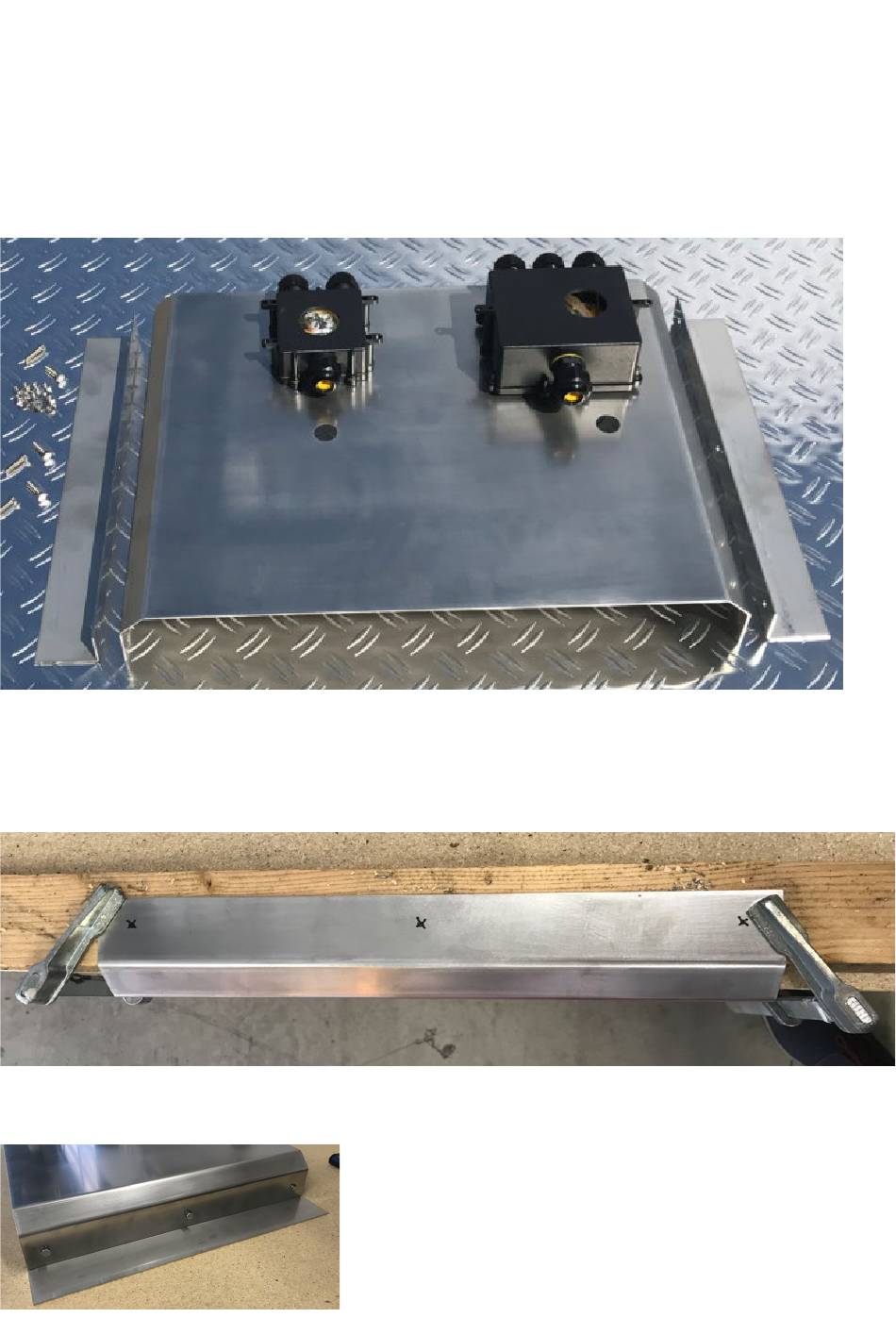

- Antennenträger Edelstahl 480*360*1,5 mm mit zwei 20 mm Bohrungen
- Je 1 Verteilerdose 15933 und 15934 vorgebohrt
- 2 Edelstahlwinkel 360*50*35 mm, vorgebohrt
- 6 Edelstahlschrauben mit Muttern, M5
- 10 Edelstahlschrauben Kreuzschlitz für Verteilerdose
Der Antennenträger besitzt bereits zwei Bohrungen von je 20 mm für die Montage aller gängigen Antennen.
Zunächst muss der Antennenträger rechts und links 3 Bohrungen d=6 mm erhalten. Legen Sie vorher die große
Verteilerdose unter den Antennenträger, um die notwendige Höhe der Bohrlöcher zu bestimmen. Markieren Sie mit
einem Filsmarker die Bohrlöcher durch Anlegen des Befestigungswinkels.
Montieren Sie dann die zwei Edelstahlwinkel mit den 6 beiliegenden Edelstahlschrauben M6. Achten Sie darauf, dass
die Winkel gleichmäßig auf der Unterlage aufliegen.
Werbung
Inhaltszusammenfassung für Dietz 15906
- Seite 1 Einbauanleitung für Antennenträger 15906 Lieferumfang: - Antennenträger Edelstahl 480*360*1,5 mm mit zwei 20 mm Bohrungen - Je 1 Verteilerdose 15933 und 15934 vorgebohrt - 2 Edelstahlwinkel 360*50*35 mm, vorgebohrt - 6 Edelstahlschrauben mit Muttern, M5 - 10 Edelstahlschrauben Kreuzschlitz für Verteilerdose Der Antennenträger besitzt bereits zwei Bohrungen von je 20 mm für die Montage aller gängigen Antennen.
- Seite 2 Die kleinere Verteilerdose ist für die zentrale Bohrung gedacht, an der die UKW/DAB+ Antenne montiert wird. Die hintere Bohrung ist für die Routerantenne vorgesehen, z.B. Taxischildantennen ATBB_4736_0x. Hier können bis zu 7 Kabel vorhanden sein. Daher soll die größere Verteilerdose hier montiert werden. Wir empfehlen für die Befestigung der Verteilerdosen und des Antennenträgers das Klebeset der Firma Dekalin, unserer Art.
- Seite 3 Führen Sie die Kabel durch die Verschraubungen und verschließen sie diese fest. Nicht benötigte Verschraubungen können Sie mit einer Schraube M5 oder M6 oder mit einem sonstigen runden Gegenstand verschließen. Wählen Sie einen geeigneten Platz für den Antennenträger aus und bereiten Sie die Klebestellen nach gleichem Muster, wie oben für die Verteilerdose vor.
