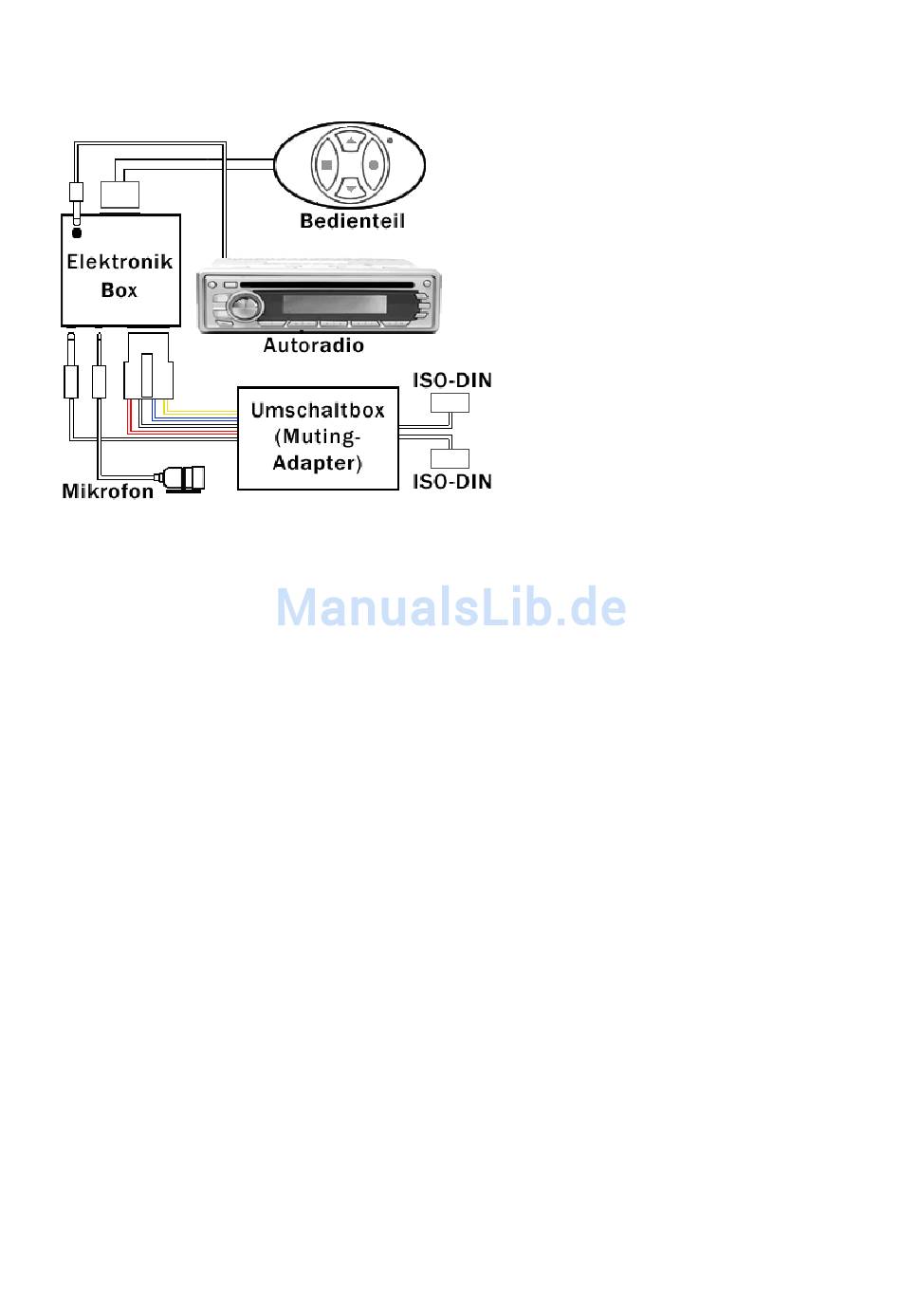

2.2.3 Einbau mit ISO-DIN Kabelsatz ( 1420M_ISO-DIN)

(mit 2,5mm Klinkenstecker) an die Elektronik Box. Das Mikrofon sollte
möglichst in der Nähe des Kopfes des Fahrers platziert werden, um eine gute
Sprachqualität zu gewährleisten. Der Mindestabstand zwischen Mikrofon und
eingebauten Lautsprecher sollte 50 cm betragen.
3. Anschließen der Elektronikbox an ISO-DIN Umschaltbox. 4 poliger Stecker
für (Stromversorgung/ Radiostummschaltung/ Zündung/Masse) und den
Klinkenstecker für die Lautsprecher anstecken.
4. ISO-DIN Anschlüsse am Autoradio
Lautsprecher) abziehen und dafür ausgewiesene ISO-DIN Anschlüsse der
Umschaltbox anstecken. Die abgezogenen ISO-DIN Anschlüsse nun mit den
noch freien ausgewiesenen ISO-DIN Anschlüssen der Umschaltbox
verbinden.
5. Das Stereo Audio Kabel wird mit der entsprechenden Eingangsbuchse
(LIN-IN, AUX, CD-Wechsler) des Autoradios und der LINE-OUT Buchse der
Elektronikbox verbunden.
The Bluetooth
®
word mark and logos are owned by the Bluetooth SIG, Inc. and any use of
such marks by LinTech GmbH is under license.
Falls im Auto
Anschluß vorhanden ist, aber
die im Auto
Lautsprecher benutzt werden
sollen, kann eine Umschaltbox
(auch Mute- Adapter genannt)
benutzt werden.
1. Der RJ45-Stecker
®
Bluetooth Bedienteiles wird
mit der entsprech-enden
Buchse der
verbunden.
2. Anschließen des Mikrofons
(für Spannungsversorgung und
kein VDA
eingebauten
des
Elektronikbox
