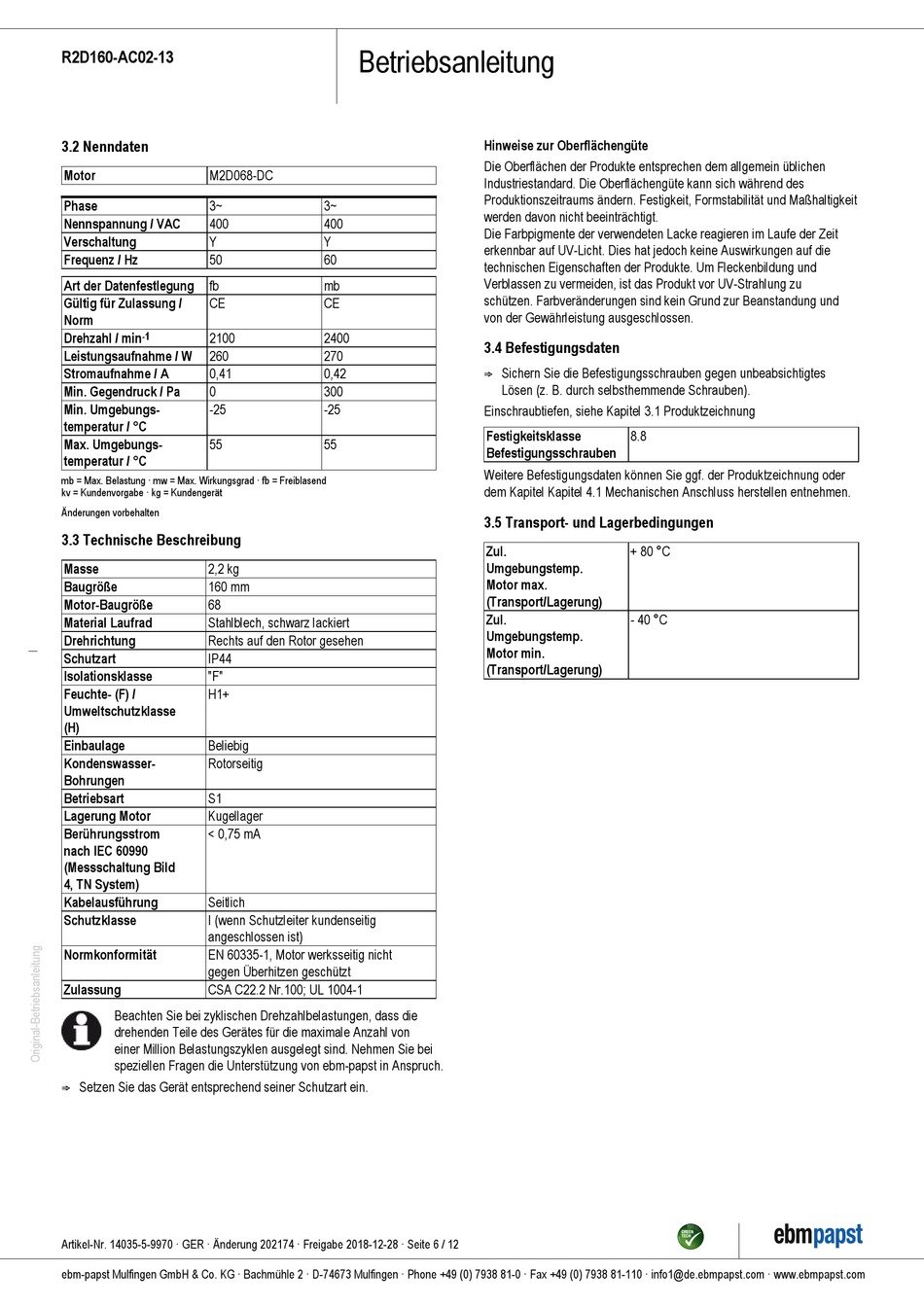

R2D160-AC02-13
3.2 Nenndaten
Motor
M2D068-DC
Phase
3~
Nennspannung / VAC
400
Verschaltung
Y
Frequenz / Hz
50
Art der Datenfestlegung
fb
Gültig für Zulassung /
CE
Norm
Drehzahl / min
-1
2100
Leistungsaufnahme / W
260
Stromaufnahme / A
0,41
Min. Gegendruck / Pa
0
Min. Umgebungs-
-25
temperatur / °C
Max. Umgebungs-
55
temperatur / °C
mb = Max. Belastung · mw = Max. Wirkungsgrad · fb = Freiblasend
kv = Kundenvorgabe · kg = Kundengerät
Änderungen vorbehalten
3.3 Technische Beschreibung
Masse
2,2 kg
Baugröße
160 mm
Motor-Baugröße
68
Material Laufrad
Stahlblech, schwarz lackiert
Drehrichtung
Rechts auf den Rotor gesehen
Schutzart
IP44
Isolationsklasse
"F"
Feuchte- (F) /
H1+
Umweltschutzklasse
(H)
Einbaulage
Beliebig
Kondenswasser-
Rotorseitig
Bohrungen
Betriebsart
S1
Lagerung Motor
Kugellager
Berührungsstrom
< 0,75 mA
nach IEC 60990
(Messschaltung Bild
4, TN System)
Kabelausführung
Seitlich
Schutzklasse
I (wenn Schutzleiter kundenseitig
angeschlossen ist)
Normkonformität
EN 60335-1, Motor werksseitig nicht
gegen Überhitzen geschützt
Zulassung
CSA C22.2 Nr.100; UL 1004-1
Beachten Sie bei zyklischen Drehzahlbelastungen, dass die
drehenden Teile des Gerätes für die maximale Anzahl von
einer Million Belastungszyklen ausgelegt sind. Nehmen Sie bei
speziellen Fragen die Unterstützung von ebm-papst in Anspruch.
; Setzen Sie das Gerät entsprechend seiner Schutzart ein.
Artikel-Nr. 14035-5-9970 · GER · Änderung 202174 · Freigabe 2018-12-28 · Seite 6 / 12
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
Hinweise zur Oberflächengüte
Die Oberflächen der Produkte entsprechen dem allgemein üblichen
Industriestandard. Die Oberflächengüte kann sich während des
Produktionszeitraums ändern. Festigkeit, Formstabilität und Maßhaltigkeit
3~
werden davon nicht beeinträchtigt.
400
Die Farbpigmente der verwendeten Lacke reagieren im Laufe der Zeit
Y
erkennbar auf UV-Licht. Dies hat jedoch keine Auswirkungen auf die
60
technischen Eigenschaften der Produkte. Um Fleckenbildung und
Verblassen zu vermeiden, ist das Produkt vor UV-Strahlung zu
mb
schützen. Farbveränderungen sind kein Grund zur Beanstandung und
CE
von der Gewährleistung ausgeschlossen.
2400
3.4 Befestigungsdaten
270
; Sichern Sie die Befestigungsschrauben gegen unbeabsichtigtes
0,42
300
-25
Einschraubtiefen, siehe Kapitel 3.1 Produktzeichnung
Festigkeitsklasse
55
Befestigungsschrauben
Weitere Befestigungsdaten können Sie ggf. der Produktzeichnung oder
dem Kapitel Kapitel 4.1 Mechanischen Anschluss herstellen entnehmen.
3.5 Transport- und Lagerbedingungen
Zul.
Umgebungstemp.
Motor max.
(Transport/Lagerung)
Zul.
Umgebungstemp.
Motor min.
(Transport/Lagerung)
Lösen (z. B. durch selbsthemmende Schrauben).
8.8
+ 80 °C
- 40 °C
