CHINT 65L666 Allgemeine Hinweise

Vorwort
Sehr geehrter Kunde,
bitte nehmen Sie sich die Zeit dieses Hinweisblatt vollständig und
aufmerksam durchzulesen. Es ist wichtig, dass Sie sich mit den Vor-
schriften zur korrekten Installation sowie mit dem sicheren Umgang
Ihres Gerätes vertraut machen.
Installation
Die Installation dieses Meßgerätes muss von einem Fachbe-
trieb vorgenommen werden und den jeweils gültigen Vor-
schriften entsprechen. Der Fachbetrieb ist für die Einhaltung
der entsprechenden Normen verantwortlich.
Alle Bilder sind Symbolfotos und müssen mit der aktuellen Ausfüh-
rung nicht übereinstimmen. Technische Änderungen, Irrtümer und
Druckfehler sind vorbehalten.
Bei Schäden, die durch Nichtbeachtung der Anweisungen
in diesem Handbuchs entstehen, erlischt der Garantiean-
spruch. Für Folgeschäden, die daraus resultieren, überneh-
men wir keine Haftung.
Dieses Handbuch darf ohne schriftliche Genehmigung von Rotek
weder vollständig noch teilweise in jeglicher Form und mit jeglichen
Mitteln elektronischer oder mechanischer Art reproduziert werden.
Alle Rechte, insbesondere Vervielfältigungsrechte, sind vorbehalten.
Allgemeines
Dieses Messgerät ist zum Einbau in geschlossene Schaltschränke
bzw. Bedienfelder gedacht und bietet Klemmseitig keinen Schutz
gegen unabsichtliche Berührung.

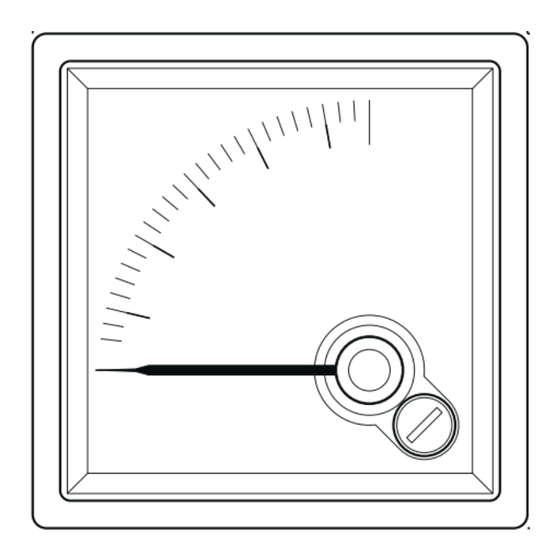

Die Zeigernadel kann bei Bedarf nachjustiert werden.
Sicherheitshinweise
Dieses Meßgerät ist als Komponente einer Anlage bestimmt (als Teil
von Maschinen oder Anlagen), und kann deshalb nicht wie Einzel-
handelsware behandelt werden. Aus diesem Grund richten sich die
folgenden Anweisungen vorrangig an qualifiziertes Fachpersonal.
Die Anweisungen in diesem Handbuch müssen durch die
jeweils gültigen gesetzlichen Vorschriften und technische
Normen ergänzt werden. Sie ersetzen keine Anlagenormen
oder zusätzliche (auch nicht gesetzliche) Vorschriften, die
aus Sicherheitsgründen erlassen wurden.
Da dieses Meßgerät durch Fachpersonal zu installieren ist,
müssen soweit zusätzliche Schutzmaßnahmen erforderlich
sind (Berührungsschutz, Kurzschlussschutz), diese vom ver-
antwortlichen Installateur ausgeführt und gewährleistet wer-
den.
• Das Meßgerät darf nicht im Freien oder in feuchter Umgebung
verwendet werden. Die Installation in einem geschlossenen
Schaltschrank oder Bedienfeld ist vorgeschrieben.
• Das Gerät darf nur von geschulten und qualifiziertem Personal
elektrisch angeschlossen werden. Die elektrischen Verbindun-
gen sind unter Berücksichtigung der jeweils gültigen Normen
und Vorschriften herzustellen.
• Nur im Spannungsfreien Zustand installieren!
• Das Gerät darf nur mit elektrischen Systemen verbunden wer-
den, welche mit der Nennspannung kompatibel sind.
• NIEMALS elektrische Bauteile, nicht isolierte Teile oder unter
Spannung stehende Kabel berühren.
• KEINE Flüssigkeiten auf elektrische Teile spritzen.
Es ist verboten Arbeiten an unter Spannung stehenden elekt-
rischen Teilen durchzuführen. Kontakt mit spannungsführen-
den Teilen kann tödlich sein.
Entsorgung nach der Benutzungszeit
Am Ende der Lebensdauer ist das Meßgerät an ein geeigne-
tes Entsorgungsunternehmen für Elektronikabfälle zu über-
geben.
Seite 1 von 2
Generator Zubehör - Anzeigeinstrumente - cos φ Meter
Installation mechanisch
Beachten Sie den notwendigen Ausschnitt der Frontplatte (siehe
Zeichnung auf Seite 2).
Führen Sie das Einbauinstrument vorsichtig in die Frontplattenöff-
nung. Beachten Sie, dass das Produkt durch Schläge, Stöße oder
anderen mechanischen Belastungen beschädigt werden kann.
Befestigen Sie das Meßgerät sorgfältig. Achten Sie im Besonde-
ren darauf, dass keine übermäßigen Vibrationen im Betrieb auf das
Meßgerät wirken.
Installation elektrisch
Bei Ausführung C.230 (1-phasig):
Bei Ausführung C.380/C.400 (3-phasig):
Bitte beachten Sie, dass der notwendige Stromwandler (Sekundär-
strom 5A bei Nennstrom) gesondert bestellt werden muss.
Der elektrische Anschluss erfolgt je nach Ausführung mittels Klemm-
kontakt oder Rundöse. Nähere Informationen siehe Technische Da-
ten - Seite 2.
Spezifikation
© Rotek Handels GmbH, A-2201 Hagenbrunn, http://www.rotek.at
Stellen Sie vor dem elektrischen Anschluss Spannungsfrei-
heit fest! Kontakt mit spannungsführenden Teilen kann töd-
lich sein.
• Phase an 5/E
• Nullleiter an 2/B
• 5A Stromwandler von Phase an 1/A und 3/C
• Phase W/L an 5/E
3
• Phase V/L an 2/B
2
• 5A Stromwandler von Phase U/L
Hersteller CHiNT
Type 65L666
Ausführung C.230
für Nominalspannung 220-240 V
50 Hz
1-phasig
cos φ = 0,5
Skalenanfangswert
LEAD / vorauseilend / Kapazitiv / -
cos φ = 0,5
Skalenendwert
LAG / nacheilend / Induktiv / +
cos φ = 1,0
Zeigernullstellung
Genauigkeitsklasse 2,5
Einbaulage Senkrecht
Messwerk Drehspulenmeßgerät mit Diode
Isolationsspannung 2 kVA
Montageausschnitt 67 x 67 mm
Montage mittels Klemmschienen
Frontplattengröße 72 x 72 mm
Freiraum (Einbautiefe) 61,5 - 71,5 mm
Elektrischer Anschluss Mittels Rundösen, Adernendhülsen
an M5 Schrauben
Umgebungstemperatur
im Betrieb -5 bis +55°C
für Lagerung -35 bis +60°C
Luftfeuchtigkeit 25 bis 80% RHD
nicht kondensierend
Eigengewicht 210 g
Allgemeine Hinweise
an 1/A und 3/C
1
C.380 C.400
380-400 V
AC AC
50 Hz
3-phasig
GZB-AICM / DE / R1109 / 2020-12
