END ARMATUREN UV Bedienungsanleitung

Technische Daten
BAUFORM
Sitzventil mit Tellerdichtung, einstellbarer
Abblasedruck.
STEUERFUNKTIONEN
In Ruhestellung durch Federkraft gegen den
Mediumstrom geschlossen. Automatisches
Öffnen bei Überschreitung des eingestellten
Abblasedruckes.
WERKSTOFFE
Gehäuse: Edelstahl 1.4408
Innenteile: Edelstahl
Federhaube: Edelstahl
Sitzdichtung: PTFE / FKM / EPDM
(Andere auf Anfrage)
ANSCHLUß
Innengewinde G 1 /2 bis G3 (DIN ISO 228 T1)
Anschweißenden, DN15 - DN50 (DIN 3239)
Anschweißenden, DN15 - DN80 (ISO 4200)
Anschweißenden, DN15 - DN80
(DIN 11850 Reihe 2)
Flanschanschluß PN40, DN15 - DN50
(EN 558-1 Reihe 1)
Flanschanschluß PN16, DN65 - DN80
(EN 558-1 Reihe 1)
Flansche PN16 - DN65 werden in 4-Loch-
Ausführung geliefert!
MEDIUMDRUCK
(Öffnungsdruck)
siehe Tabelle
MEDIUMTEMPERATUR
PTFE = -10°C bis max. +180°C
FKM = -15°C bis max. +150°C
EPDM = -20°C bis max. +130°C
andere Temperaturen auf Anfrage.
MEDIUM
Dampf, gasförmige oder fl üssige Medien,
abhängig vom Dichtungswerkstoff
EINBAULAGE
beliebig, vorzugsweise Federhaube oben.
ZUSATZAUSSTATTUNGEN
Abgedichteter Federraum, PTFE Dichtungen,
Druckluftfeder, Metallfaltenbalg auf Anfrage
lieferbar.
EINSTELLUNG
Der Abblasedruck wird mittels Stellschraube an
der Federhaube eingestellt.
Stellschraube im Uhrzeigersinn drehen ergibt
einen höheren Abblasedruck, gegen den Uhr-
zeigersinn einen niedrigeren Abblasedruck.
Alle Angaben sind freibleibend und unver-
bindlich!
Postfach (PLZ 32503) 100 341 · Oberbecksener Str. 78 · D-32547 Bad Oeynhausen · Telefon (05731) 7900-0 · Telefax (05731) 7900-199 · http://www.end.de
Specifi cation
DESIGN
Spill valve with valuable opening pressure.
OPERATION
Single acting to close against fl ow direction.
Opened by pilot pressure. Opens auto-mati-
cally, when the pressure exeeds the adjusted
blow-out-pressure.
MATERIALS
Body: Stainless steel 1.4408
Internal parts: Stainless steel
Spring bonnet: Stainless steel
Seat seal: PTFE / FKM / EPDM
(Others on request)
CONNECTION
Female thread G 1 /2 - G3 (DIN ISO 228 T1)
Butt weld DN15 - DN50 (DIN 3239)
Butt weld DN15 - DN80 (ISO 4200)
Butt weld DN15 - DN80 (DIN 11850 part 2)
Flange connection PN40, DN15 - DN50
(EN 558-1 R1)
Flange connection PN16, DN65 - DN80
(EN 558-1 R1)
Flanges PN16 - DN65 will be delivered in
4-hole execution!
PRESSURE RANGE
(Action pressure)
See table overleaf
TEMPERATURE RANGE
PTFE = -10°C up to max. +180°C
FKM = -15°C up to max. +150°C
EPDM = -20°C up to max. +130°C
other temperatures on request.
MEDIUM
Only for steam, gases and liquids media,
depending on sealing material
INSTALLATION
As desired, preferable with horizontal spring
bonnet.
OPTIONS
Seald spring chamber, PTFE seals, air spring
metal bellow available on request.
SETTING
Blow-out-pressure is set by means of the set
screw on zhe spring bonnet.
Turning the set screw clockwise raises the
blow-out-pressure, turning counter clockwise
reduces the blow-out-pressure.
The above information is intended for guidance
only and the company reserves the right to
change any data herein without prior notice!

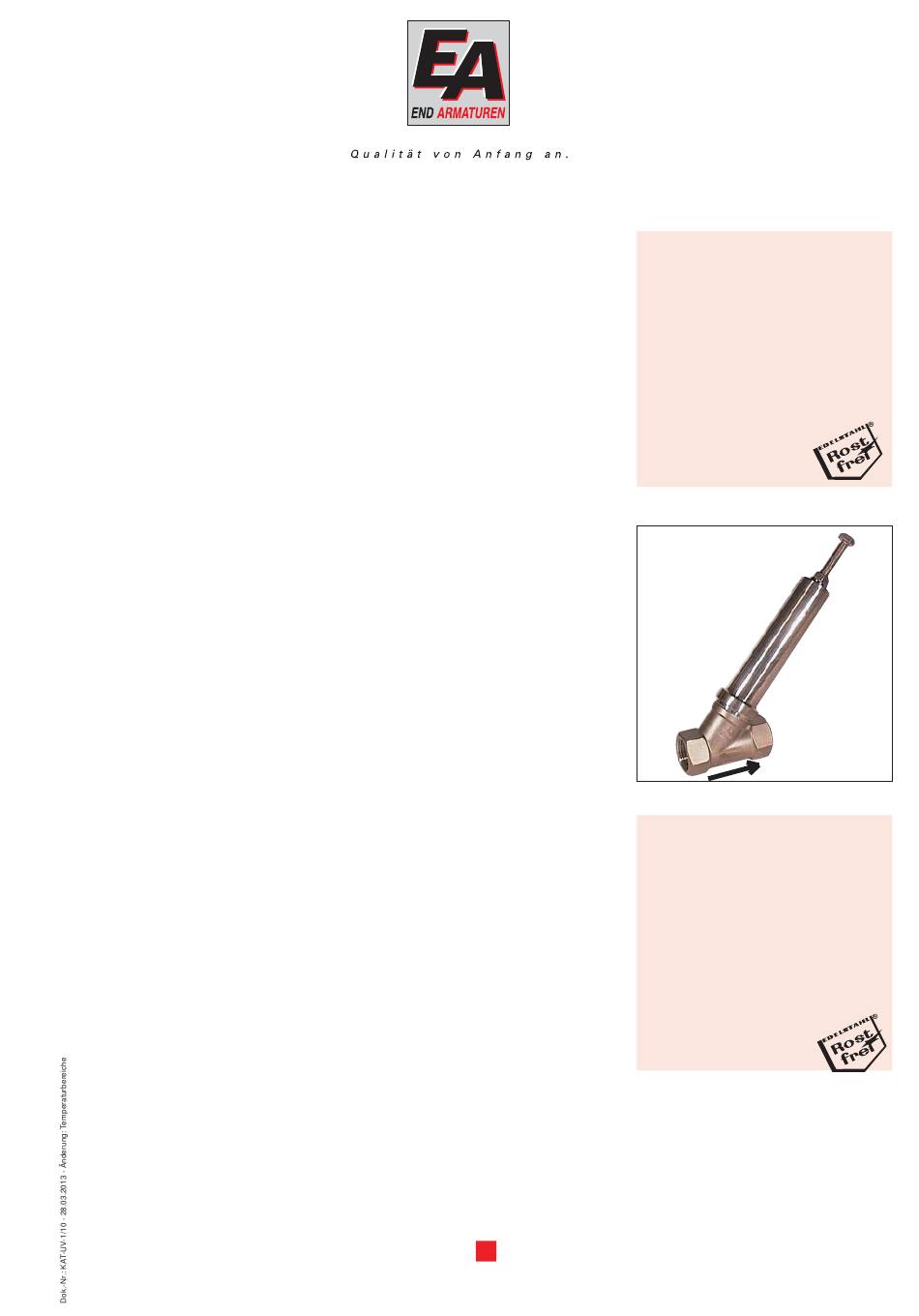

END-Armaturen GmbH & Co. KG
Artikel:
UV
Überströmventil
PN40 / PN16
Edelstahl
Type:
UV
Spill valve
PN40 / PN16
Stainless steel
Art. UV - Seite 1/10
