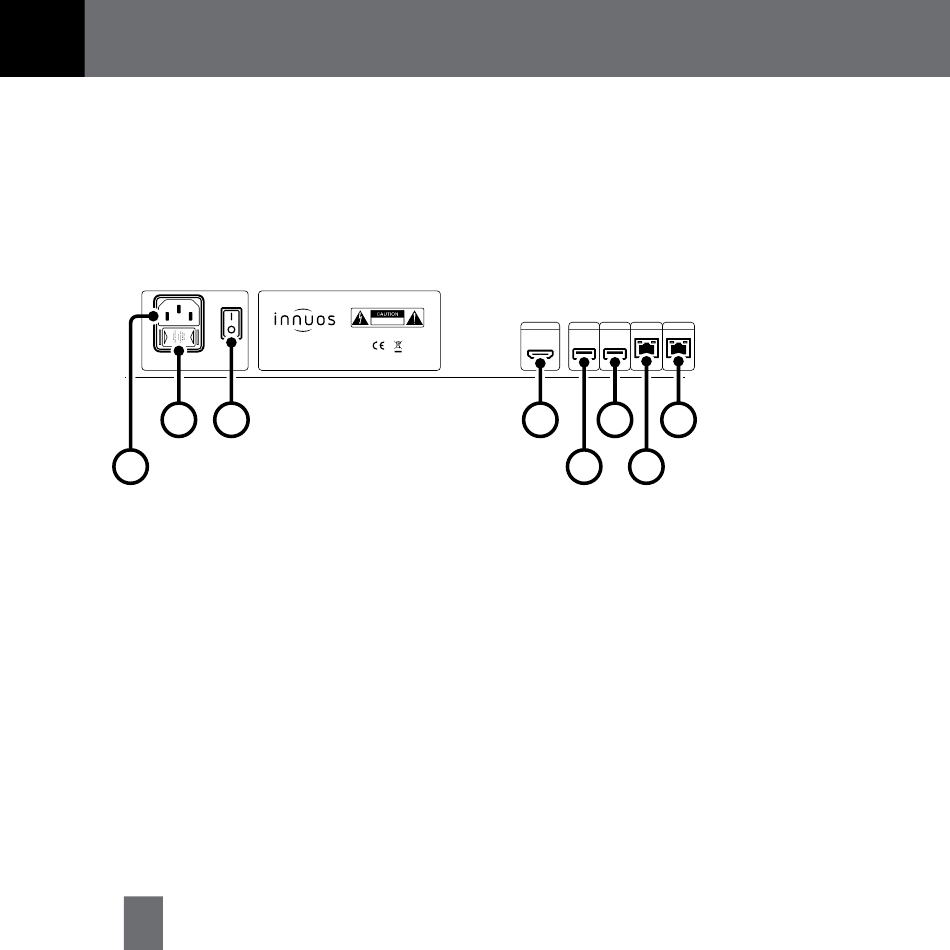

Musikserver Mk3 Anschlussfeld

AC IN ᵔᵕ
2
1
1
Stromversorgung-Eingang
2
Sicherungskasten
3
Ein / Aus Schalter
2
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Input Voltage: AC 220-240V ~ 50/60Hz
Designed in England
Manufactured in Portugal
Please read the manual before use
3
SERVICE ONLY BACKUP DAC LAN STREAMER
4 6 8
5 7
4
HDMI-Ausgang (nur Wartung)
5
USB für Backup-Laufwerk (USB 3)
6
USB-DAC-Ausgang (USB 2)
7
Ethernet-Eingang vom Router
8
Ethernet-Ausgang zum Streamer
