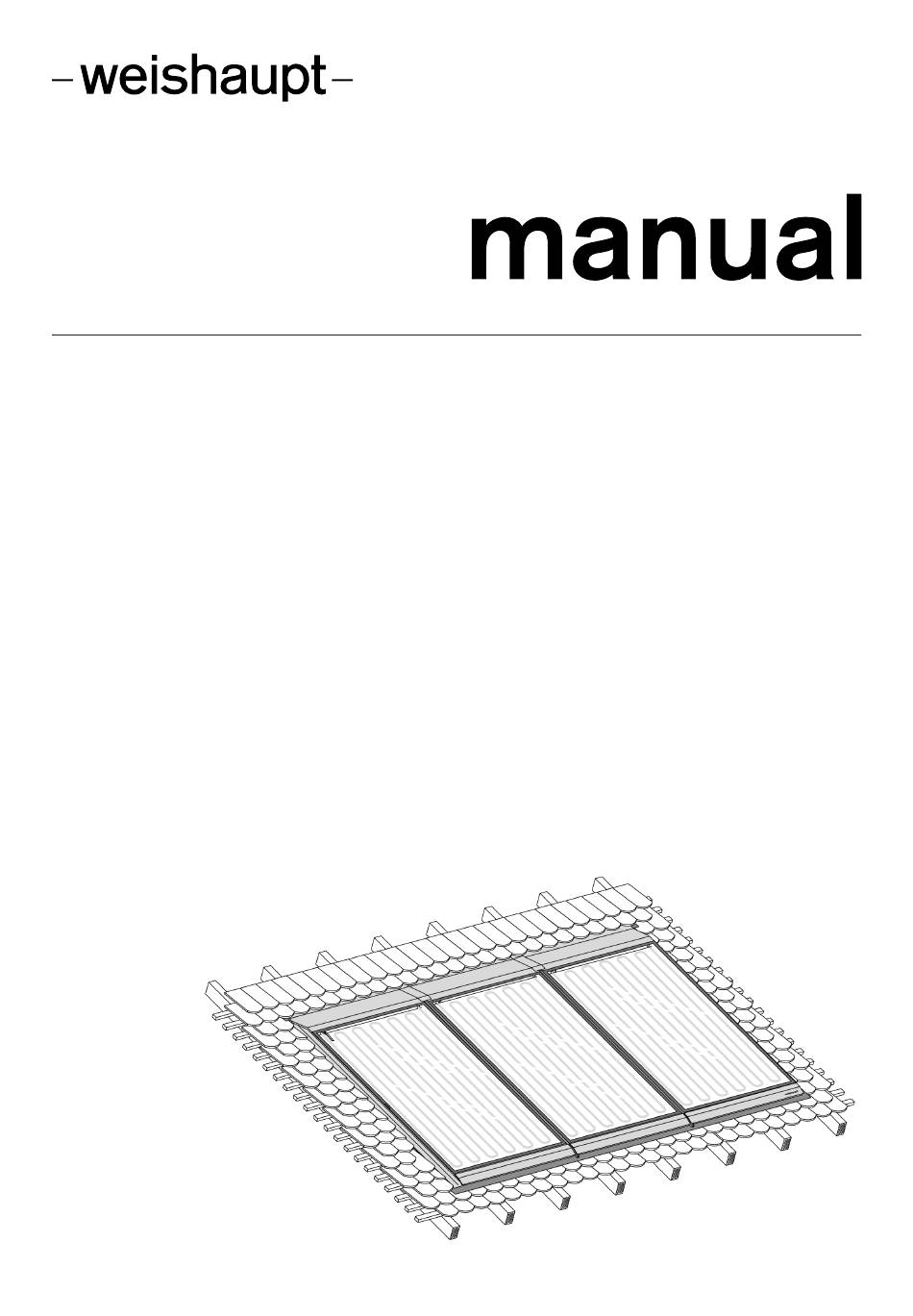

- Seite 1 Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 83247201 • 1/2009-11...
- Seite 2 Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 1 Benutzerhinweise 1 Benutzerhinweise Montage- und Betriebsanleitung Solarsystem WTS-F1 beachten. Originalbetriebsanleitung 2-23 83247201 • 1/2009-11 • Ber...
- Seite 3 Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 2 Abmessungen 2 Abmessungen 10 ... 40 mm 10 ... 40 mm 25 mm Kollektorfeld 2 x 1 2739 mm 2493 mm 2762 mm 2542 mm 3 x 1 3998 mm 3752 mm 2762 mm...
-
Seite 4: Anschlüsse Und Platzbedarf
Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 2 Abmessungen 2.1 Anschlüsse und Platzbedarf Kollektoranschlüsse WTS-F1 K2 Mutter M16x1 Kollektoranschluss-Sets WKASol 3.0 / 5.0 M16x1 - Stutzen 12 mm Ø 3998 mm 2739 mm 1 Temperaturfühler 2 Kollektorverbinder 3 Verbindungsstück WKASol 3.0... - Seite 5 Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 2 Abmessungen 6516 mm 1 Verbindungsstück WKASol 3.0 2 Kollektorverbinder 3 Verbindungsstück WKASol 5.0 4 Temperaturfühler 7775 mm 1 Verbindungsstück WKASol 3.0 2 Kollektorverbinder 3 Verbindungsstück WKASol 5.0 4 Temperaturfühler 5-23 83247201 • 1/2009-11 • Ber...
- Seite 6 Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 2 Abmessungen 9034 mm Druckverlustreduzierte Anschlussvariante Alle Angaben in mm 9034 mm 1 Verbindungsstück WKASol 3.0 2 Kollektorverbinder 3 Verbindungsstück WKASol 5.0 4 Temperaturfühler 6-23 83247201 • 1/2009-11 • Ber...
- Seite 7 Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 2 Abmessungen 10293 mm Druckverlustreduzierte Anschlussvariante 10293 mm 1 Verbindungsstück WKASol 3.0 2 Kollektorverbinder 3 Verbindungsstück WKASol 5.0 4 Temperaturfühler 7-23 83247201 • 1/2009-11 • Ber...
-
Seite 8: Montage
Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 3 Montage 3 Montage Werkzeug ▪ Gabelschlüssel SW 17 und SW 19 ▪ Akku-Schrauber mit Bit TX30 ▪ Winkelschlüssel TX30 ▪ Schnur ▪ Schonhammer Montageübersicht ▶ Arbeitsschritte laut Reihenfolge in der Montageübersicht durchführen. 8./10./11. -
Seite 9: Temperaturfühler Montieren
Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 3 Montage 3.1 Temperaturfühler montieren Kollektoranschlüsse sauber halten und vor Beschädigungen schützen. Der Temperaturfühler wird an dem Kollektor montiert, an dem später der Vorlauf an- geschlossen wird (s. Kap. 2.1). ▶ Temperaturfühler aus der Packeinheit Solarregler entnehmen. -
Seite 10: Kollektoren Befestigen
Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 3 Montage 3.2 Kollektoren befestigen ▶ Montagelatten so positionieren, dass links und rechts ein Ziegelanschluss von 10 ... 40 mm möglich ist. Ggf. Ziegel zuschneiden. ▶ Montagelatte 1 2 mit Torx-Schrauben 6 x 80 1 auf Sparren montieren. - Seite 11 Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 3 Montage ▶ Traufseitiges Entwässerungsblech 1 montieren. 6 x 30 11-23 83247201 • 1/2009-11 • Ber...
-
Seite 12: Kollektoren Verbinden
Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 3 Montage 3.3 Kollektoren verbinden Die Kollektor-Verschraubungen sind metallisch dichtend. Es werden keine zusätzli- chen Dichtungen benötigt. Minimaler Biegeradius Edelstahlwellrohr: 40 mm. Klemmringe sind vormontiert. ▶ Verschlusskappen am Kollektor von Serto-Verschraubungen abziehen. ▶ Kollektorverbinder 1 bzw. Verbindungsstück WKA Sol 3.0 2 oder Verbindungs- stück WKA Sol 5.0 3 montieren (s. - Seite 13 Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 3 Montage ▶ Ggf. am 5-er, 7-er und 8-er Feld Drosselblenden 1 an den gekennzeichneten Stellen einsetzen. 5/5x1 7/7x1 7/7x1 Druckverlustreduzierte Anschlussvariante 8/8x1 Druckverlustreduzierte Anschlussvariante 13-23 83247201 • 1/2009-11 • Ber...
-
Seite 14: Abdichtschürze Montieren
Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 3 Montage 3.4 Abdichtschürze montieren ▶ Abdichtschürze 1 mit 2 Traufblechstützen 2 verschrauben und auf Montagelat- te 1 montieren. ▶ Abdichtschürze mit Schonhammer der Kontur des Ziegels anpassen. 12.2 12.1 6 x 30 M6 x 10 14-23 83247201 •... -
Seite 15: Abdeckbleche Montieren
Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 3 Montage 3.5 Abdeckbleche montieren Montageübersicht ▶ Arbeitsschritte laut Reihenfolge in der Montageübersicht durchführen. 15-23 83247201 • 1/2009-11 • Ber... - Seite 16 Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 3 Montage ▶ Zwei unterste Stützlatten 2 aufeinander montieren. ▶ Obere Stützlatte 1 montieren. ▶ Abdichtplatte 300 x 420 mm 3 an Kollektor und Ziegel anpassen und mit Breit- kopfstiften festnageln. ▶ Ziegel 4 über die Abdichtplatte eindecken.
- Seite 17 Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 3 Montage ▶ Oberste Nockenbleche 1 ggf. mit Blechschere zuschneiden. 16.1 16.2 16.3 ▶ Seitliches Abdeckblech 1 einhängen. 17-23 83247201 • 1/2009-11 • Ber...
- Seite 18 Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 3 Montage Rahmenanschlussdichtung nicht auf die Solarglasscheiben legen. Verschmutzungsgefahr! ▶ Zur Befestigung der seitlichen Abdeckbleche Rahmenanschlussdichtung 1 links und rechts montieren. 18-23 83247201 • 1/2009-11 • Ber...
- Seite 19 Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 3 Montage ▶ Montagelatte 1 und Stützlatten 2 montieren (s. Kap. 2.1). ▶ Gfg. bei 4 Kollektoren und mehr Montage- und Stützlatten als Erweiterung 3 ver- wenden. ▶ Firstseitiges Entwässerungsblech 4 zwischen den Kollektoren einlegen.
- Seite 20 Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 3 Montage ▶ Firstblech 2 in Kollektor einhängen und mit Haften befestigen. ▶ Abdichtplatte 210 x 210 mm 1 über Firstblech und Eckblech 3 legen und an- passen. ▶ Abdichtplatte mit Breitkopfstiften festnageln. ▶...
- Seite 21 Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 3 Montage Rahmenanschlussdichtung ist mit Gleitmittel versehen. Spaltmaß Auslieferzustand: 5-6 mm. ▶ Zur leichteren Montage Kollektorspalt mit Seifenlauge 1 befeuchten 2. ▶ Rahmenanschlussdichtung 3 oben und unten eindrücken. ▶ Bei Montageproblemen Abstand zwischen Glashalteprofil und Kollektorrahmen prüfen.
-
Seite 22: Abschließende Arbeiten
Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 3 Montage 3.6 Abschließende Arbeiten ▶ Obere Ziegelreihe 1 bis zum Knick 3 auf das Firstblech legen. ▶ Ggf. Ziegel zuschneiden – oder – Zusatzlatte 2 anbringen und zusätzliche Zie- gelreihe montieren. ▶ Firmenschild 4 aufkleben. - Seite 23 Kurzanleitung Solarsystem WTS-F1 Indach vertikal Biberschwanzziegel 4 Notizen 4 Notizen 23-23 83247201 • 1/2009-11 • Ber...
