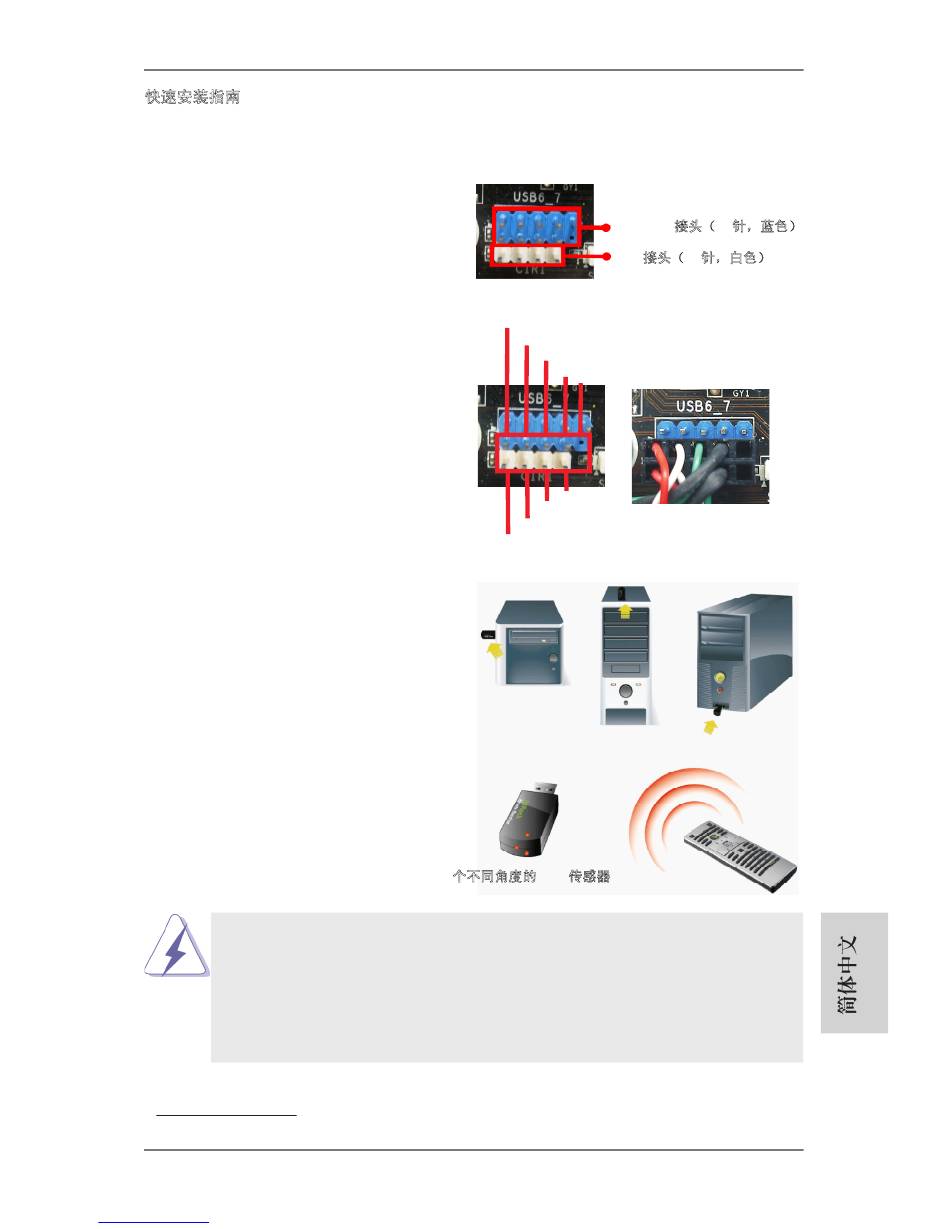

快速安装指南
ASRock 智能遥控器仅适用于带有 CIR 接头的 ASRock 主板。关于如何快速安装和使用 ASRock 智
能遥控器，请参见下面的说明。
步骤 1.
步骤 2.
步骤 3.
* 只 有部分 ASRock 主板支持 ASRock 智能遥控器。关于主板支持列表，请访问 ASRock 网站：
http://www.asrock.com
Downloaded from
www.Manualslib.com
在 ASRock 主板上找到 CIR 接头（位
于 USB 2.0 接头的旁边）。
将 前部 USB 线的两端分别连接到
USB 2.0 接头（如下所示，插针 1-5）
和 CIR 接头。请确保导线与插针正确
对应。
将 多角度 CIR 接收器安装到前部 USB
端口。如果多角度 CIR 接收器无法成
功从 MCE 遥控器接收红外线信号，
请试着将其安装到其他前部 USB 端
口。
1.
只 有其中一个前部USB端口支持CIR功能。当CIR功能启用时，其他端
口仍保持USB功能。
2.
多 角度CIR接收器仅适用于前部USB。请勿使用后部USB支架将其连接到
后面板上。多角度CIR接收器可以接收多方向红外线信号（上部、下部和
前部），与市场上销售的大多数机箱兼容。
3.
多角度CIR接收器不支持热插功能。请在启动系统前安装它。
ASRock Smart Remote
manuals search engine
USB 2.0 接头（9- 针，蓝色）
CIR 接头（4- 针，白色）
USB_PWR
P-
P+
GND
DUMMY
1
2
3
4
5
GND
IRTX
IRRX
ATX+5VSB
3 个不同角度的 CIR 传感器
