Modul 18plus-ControlPlex
Beschreibung
Beim intelligenten Stromverteilungssystem vom Typ 18plus-
ControlPlex ® in Verbindung mit dem CPC20 besteht die Möglichkeit
bis zu sechzehn zweikanalige elektronische Sicherungsautomaten
des Typ ESX60D zu stecken und zu kommunizieren. Dabei kann
von den elektronischen zweikanaligen Sicherungsautomaten deren
Status, die entsprechenden Betriebsdaten wie z.B. der aktuelle
Laststrom sowie die Lastspannung eingelesen, die Steuerung der
Geräte durchgeführt und die Geräte parametriert werden.
Darüber hinaus stellt der CPC20 die Verbindung zwischen den
Sicherungsautomaten und der übergeordneten Steuerung mittels der
integrierten Feldbusschnittstelle sicher. Mit seiner internen ELBus
Schnittstelle wird die Verbindung zu den Stromverteilern und den
sich darauf befindlichen elektronischen Sicherungsautomaten Typ
ESX60D realisiert. Es stehen bis zu zwei ELBus
Verfügung. Der Buscontroller CPC20 kann mit einer zusätzlichen
ELBus ® -Schnittstelle für ein zweites Stromverteilungssystem vom
Typ 18plus- ControlPlex ® verwendet werden. Dabei ermöglicht der
CPC20 den kompletten Zugriff auf alle erforderlichen Parameter
der elektronischen Sicherungsautomaten, ihre Steuerung und die
Visualisierung der Gerätedaten.
Die Kombination des Buscontrollers CPC20 mit dem Strom-
verteilungssystem vom Typ 18plus- ControlPlex
darauf befindlichen elektronischen Sicherungsautomaten ESX60D
bietet die volle parametrierbare Absicherung der DC 24 V-Stromkreise
und gewährleistet den selektiven Überstromschutz von Sensoren
und Aktoren, dezentralen Peripherie-Baugruppen etc. und deren
Zuleitungen.
Somit ist es ein ideales System für den Einsatz im Anlagenbau,
Chemie-, Pharma- und Food-Bereich, in der Gebäude automatisierung,
der Stahlerzeugung oder auch in der Automobilfertigung. Es reduziert
den Verdrahtungsaufwand, erhöht die Anlagenverfüg barkeit und die
Diagnosefähigkeit.

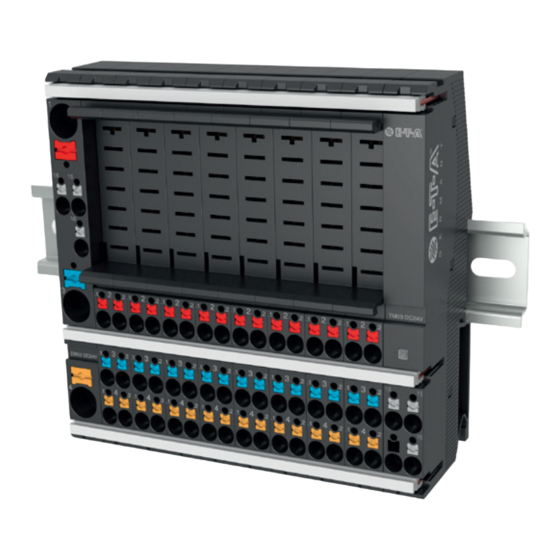

Das Modul 18plus- ControlPlex ®
und Strom verteilungssystem für DIN-Hutschienen-Montage, das
zusammen mit den Einspeiseschienen eine vollwertige 80 A-
Potenzialverteilung der DC24 V-Steuerspannung ohne zusätzlich
benötigte Anschluss-Klemmen und Verbindungsleitungen beinhaltet.
Sämtliche elektrischen Anschlüsse werden über Push-in Anschluss-
klemmen hergestellt, mit folgenden Eigenschaften:
Alle Leiter sind einfach und werkzeuglos direkt zu stecken
l
Sichere Kontaktgabe
l
Maximale Festigkeit der Leiter durch hohe Auszugkräfte
l
Einfache Betätigung mit jedem Werkzeug
l
Kontaktsicherheit bei Schock und Vibrationen
l
Gasdichte, elektrische Verbindung
l
Wartungsfrei
l
Alle Pusher sind dabei in vier unterschiedlichen Farben „rot, blau,
orange, grau" ausgeführt, damit sehr einfach die verschiedenen
Spannungs-Potenziale und Geräte-Funktionen ersichtlich sind:
Rot = Einspeisung 24 V/LINE+ bzw. gesicherter Lastabgang/
Load+
Blau = Einspeisung Netzteil 0 Volt bzw. Last / 0 Volt
Orange = Einspeisung System FE (Funktionserde) bzw. Last/FE
Grau = ELBus Klemmen 15 ELB; 16 ADR; 18 GND
Geeignet für folgende Gerätetypen:
Controller
Elektronische Sicherungsautomaten
2014
® -Schnittstellen zur
® und den sich
beinhaltet ein komplettes Montage-
CPC20
ESX60D (komplett
parametrierbar über CPC20)
www.e-t-a.de
®
® -
Modul 18plus-ControlPlex
Wesentliche Merkmale
platzsparende Verdrahtung von Last- und Datenleitungen
l
für den professionellen Elektro-Planer oder -Konstrukteur in der
l
Zukunft
ideal für alle Schaltschränke und Schaltkästen bei der weiter fort-
l
schreitenden Dezentralisierung der gesamten Auto matisierungs-
technik
kompakter Aufbau, signifikante Kostenreduzierung für die gesamte
l
Stromverteilung incl. Verdrahtung im Schaltschrank
beinhaltet ein komplettes Montage- und Stromverteilungssystem
l
für DIN-Hutschienen-Montage.
zusammen mit den Einspeiseschienen ist es eine vollwertige
l
80 A-Potenzialverteilung der DC24V-Steuerspannung ohne zusätz-
lich benötigte Anschluss-Klemmen und Verbindungsleitungen
Einspeisung der DC24V-Versorgung für LINE+, 0 Volt und
l
Funktionserde FE wird einfach mit steckbaren Verbindungsschienen
durchgebrückt.
Busanbindung für ControlPlex
l
Ihr Nutzen
Flexible Anlagenplanung durch anreihbare Module
l
Kompaktes und übersichtliches Stromverteilungskonzept durch
l
eindeutige Zuordnung der Kanäle
Reduzierung der Kosten durch schnelle Verdrahtung und geringe
l
Lagerhaltung
Kennzeichnung
®
® -Anwendungen
