OCMFM-R
HINWEIS
5.
Beispiel 1
Slave 1
NBT
Slave 2
GEBRAUCHSANWEISUNG
HINWEIS
ÜBERPRÜFUNG DER INSTALLATIONSANWEISUNGEN
MIW-OCMFM-R-DE-000 - 10 / 12 / 20
INTELLIGENTER SENSOR FÜR
ANSPRUCHSVOLLE UMGEBUNGEN
Die vollständigen Modbus-Registerdaten finden Sie im Produkt Modbus Register
Map, das ein separates Dokument ist, das dem Artikelcode auf der Website
beigefügt ist und die Registerliste enthält.
Versionen sind möglicherweise nicht mit dieser Liste kompatibel.
Optionale Einstellungen

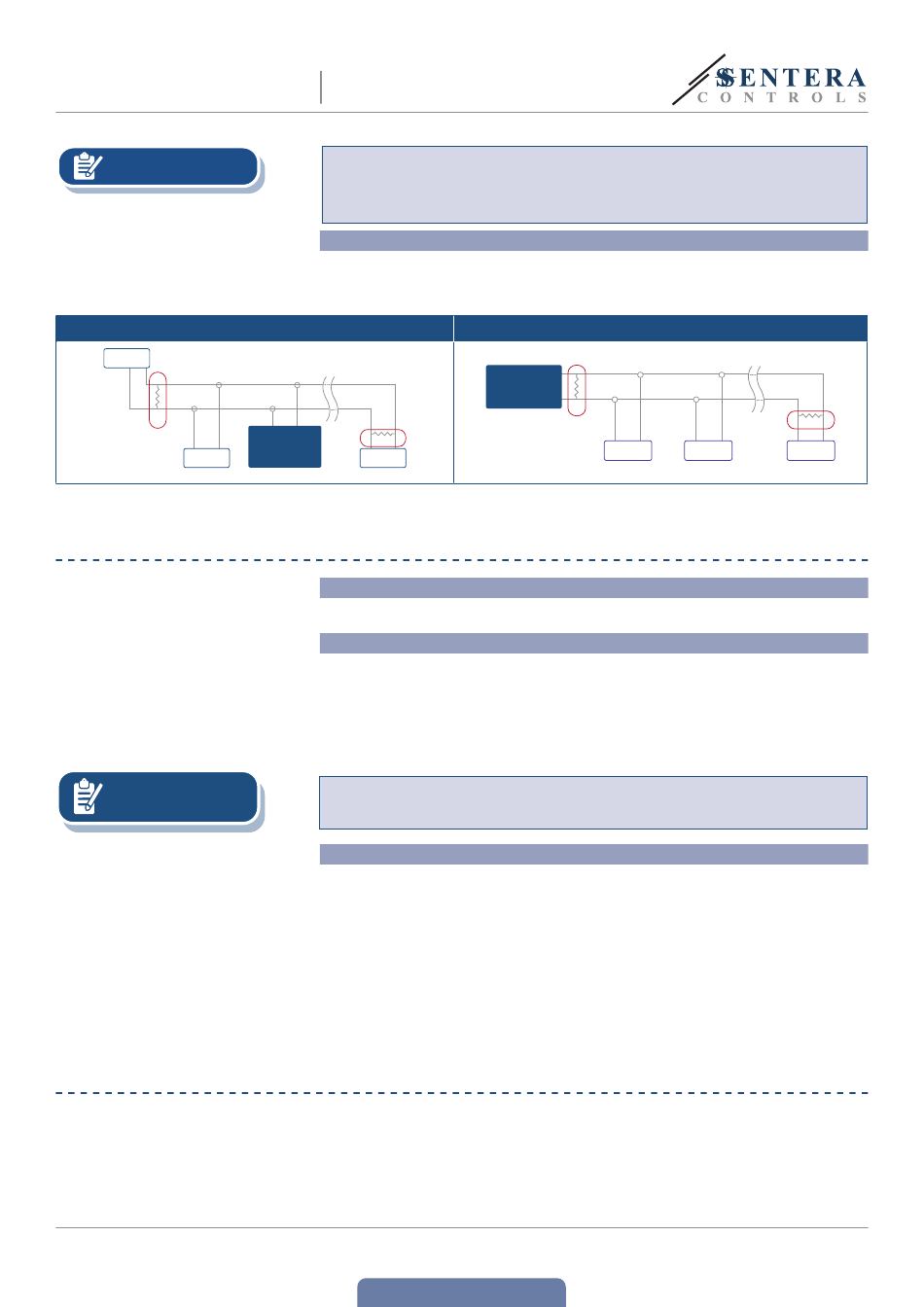

Um eine korrekte Kommunikation zu gewährleisten soll der NBT in nur zwei Geräten
auf dem Modbus RTU Netzwerk aktiviert werden. Falls notwendig aktivieren Sie
den NBT Widerstand über 3SModbus oder Sensistant (Holding Register 9).
RX
ТX
NBT
Master
Slave n
Kalibrierungsverfahren:
Alle Sensorelemente werden in unserem Werk kalibriert und geprüft. Neukalibrierung
ist nicht notwendig.
Firmware-Update
Neue Funktionalitäten und Fehlerbehebungen werden über ein Firmware-Update zur
Verfügung gestellt.
ist, kann es aktualisiert werden.
Firmware zu aktualisieren.
kann die Firmware über die 3SM-Boot-Anwendung (Teil der Sentera 3SMcenter
Software-Suite) aktualisiert werden.
Achten Sie darauf, dass die Stromversorgung während des "Bootload"-Vorgangs
nicht unterbrochen wird, da Sie sonst Gefahr laufen, ungespeicherte Daten zu
verlieren.
Umgebungslichtsensor
Die gemessene Lichtstärke in Luxes ist verfügbar in Input Register 41. Zusätzlich
kann eine Aktiv und Standby Stufe in Holding Register 35 und 36 definiert werden.
Input Register 42 gibt an, dass der gemessene Wert unter der Standby-Stufe liegt,
über der Aktiv-Stufe oder zwischen beiden Stufen:
■
Umgebungshelligkeit < Standby-Wert: Das Input Register 42 gibt " Standby " an.
■
Umgebungshelligkeit > Aktiv-Stufe:
an.
■
Standby-Stufe < Umgebungshelligkeit < Aktiv-Stufe: Das Input Register 42 zeigt
"Low intensity" (niedrige Intensität) an.
Falls das Gerät nicht funktioniert wie erwartet, überprüfen Sie bitte die Anschlüsse.
www.sentera.eu
zurück zum Inhaltsverzeichnis
Beispiel 2
Master
NBT
Slave 1
Falls auf Ihrem Gerät nicht die neueste Firmware installiert
SenteraWeb ist der einfachste Weg, die Geräte-
Falls Sie kein Internet-Gateway zur Verfügung haben,
Das Input Register 42 gibt " Active " (aktiv)
Produkte mit früheren Firmware-
RX
ТX
NBT
Slave 2 Slave n
