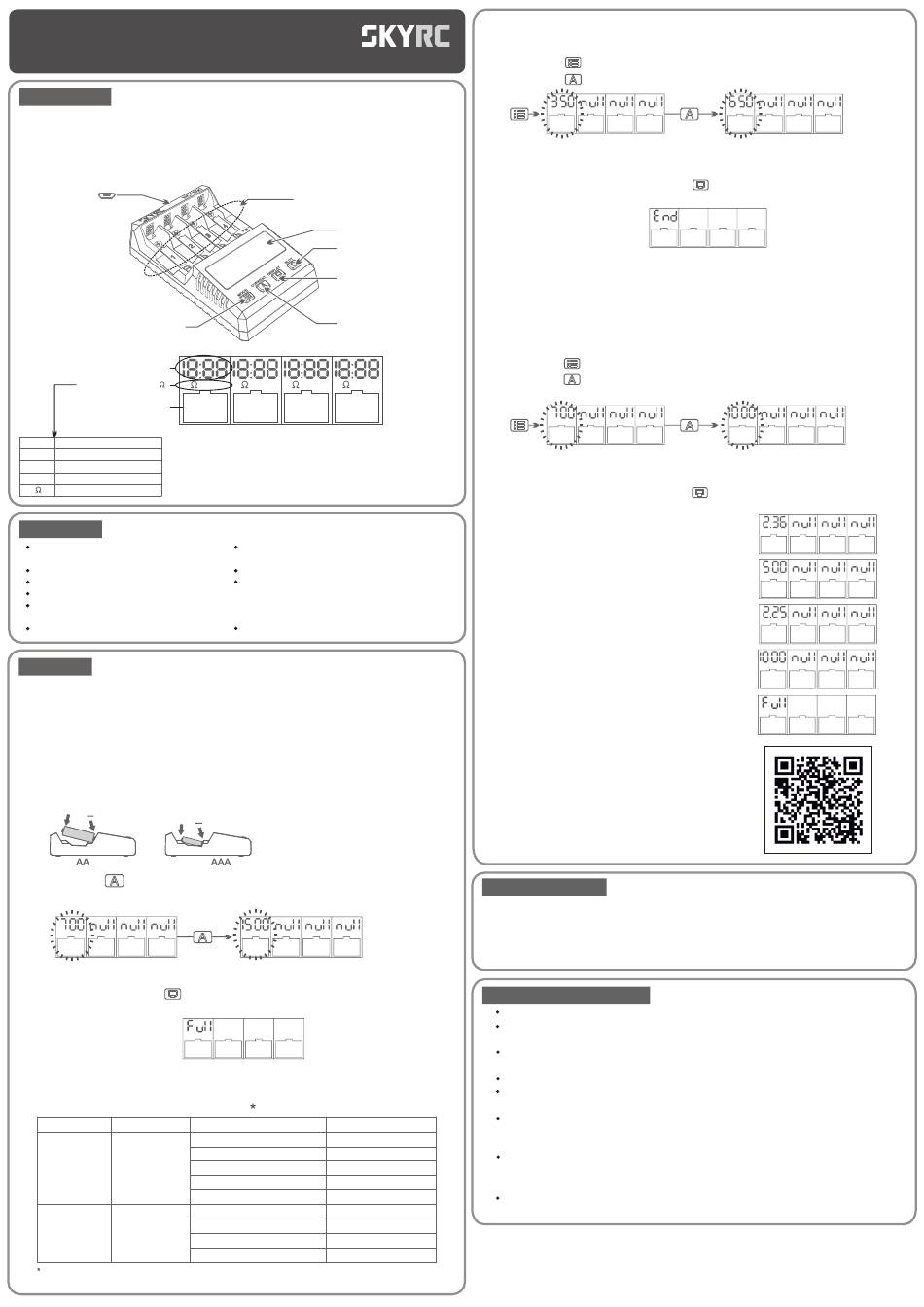

Skyrc NC1500 Bedienungsanleitung

BEDIENUNGSANLEITUNG
NC1500
AA/AAA NiMH Akku Lader & Analyzer
EINLEITUNG
Vielen Dank für den Kauf des SkyRC NC1500 AA / AAA-Akkuladegeräts und -Analyzer.
Normalerweise ist das Laden von Akkus eine langweilige Angelegenheit. Nicht mit diesem Allrounder. Er
ist mit 4 unabhängigen Ladefächern versehen. In jedem dieser Ladenfäche können zylindrische AA/AAA
Einzelzellen mit Genauigkeit und Sicherheit geladen werden. Die Entwicklung des NC1500-Ladegeräts
resultiert dem Wunsch, nach einem einfachen, aber sicheren und genauen Ladegerät mit max. 1500mA
Ladestrom für AA/AAA Akkus zu haben.
USB Eingang
5V/2.1A
Ein guter USB-Adapter
mit mindestens
2.1A (oder 2100mA)
Ausgang ist erforderlich.
Um den Betriebsmodi zu ändern
zwischen REFRESH, LADEN und
ENTLADEN.
Anzeigebereich
m V mAh
Einheit (mA,V,mAh,h, m )
REFRESH
Modusanzeige
CHARGE
DISCHARGE
mA *Zu Beginn eines Programms führt das Gerät immer einen schnellen Standard-
Lade- oder Entladestrom
V Akkuspannung test durch, um den Akku-Innenwiderstand zu ermitteln. Ältere Akkus oder
mAh Akkukapazität Akkus in schlechtem Zustand haben einen höheren Innenwiderstand und
h Zeit (Dauer des Vorganges)
erwärmen sich daher beim Laden oder Entladen stärker. Die Werte sind
m * Akku-Innenwiderstand
Schätzwerte und variieren je nach Zustand des Akkus und Betriebsumgebung.
FEATURES
Vier unabhängige Steckplätze zum Laden von 1-4
NiMH AA oder AAA Akkus in beliebiger Kombination.
Individueller Ladezustand der Akkus.
LCD Anzeige für einfache Kontrolle.
Vier Tasten für einfache Bedienung.
Drei betriebsmodi:
LADEN, ENTLADEN und REFRESH.
Akku-Innenwiderstandserkennung
BETRIEB
1. LADEN (CHARGE)
Mit dieser Funktion können Sie einzelne AA- oder AAA-Akkus oder bis zu vier Akkus gleichzeitig laden.
Lädt Ihren Akku mit ausgewähltem Konstantstrom. Der Ladevorgang wird beendet, wenn der Akku
voll ist oder ein anderes Beendigungskriterium erfüllt ist. Sollte für Akkus verwendet werden, von
denen bekannt ist, dass sie in gutem Zustand sind und die ständig verwendet werden.
Hinweis: Da die 4 Ladefächer voneinander unabhängig sind, wird im Folgenden nur Ladefach 1
als Beispiel für die folgende Betriebsartenbeschreibung verwendet
Verbinden Sie das USB-Netzteil mit dem Ladegerät. Ein gutes USB-Netzteil mit mindestens
1)
2.1A (oder 2100mA) Ausgang ist zum Betrieb des NC1500 erforderlich.
Akku in ein Ladefach einlegen
2)
+
+
Drücken Sie um den Ladestrom auszuwählen (200, 500, 700, 1000, 1500mA),
3)
Wenn nur ein oder zwei Akkus geladen werden, kann der max. Ladestrom auf 1500 mA
eingestellt werden. Der max. Ladestrom für DREI oder VIER Akkus beträgt 1000mA..
mA
CHARGE Drücken für
Ladestrom
Nach der Einstellung hört die Anzeige auf zu blinken und CHARGE wird 8 Sekunden später automatisch gestartet.
4) Sobald der Prozess gestartet ist, werden keine anderen Vorgänge wie Moduswechsel, Stromauswahl usw.
akzeptiert. Sie können jedoch klicken, um die Echtzeitparameter des Akkus wie Strom, Spannung,
eingeladene Kapazität, Innenwiderstand und verstrichene Zeit abzurufen.
5) Zeigt Full (Voll) an, wenn der
Ladevorgang abgeschlossen
ist.
CHARGE
Erhaltungsladung: Nachdem der Akku vollständig aufgeladen ist, gibt das Ladegerät einen
geringen Strom aus, um den Ladezustand aufrechtzuerhalten.
Ladezeit mit verschiedenen Ladeströmen
Akkugröße
Akkukapazität
AA 2600mA
AAA 1000mA
Ladezeiten sind nur Richtwerte. Die Ladezeit kann je nach Marke / mAh-Kapazität und
Umgebungsbedingungen zum Zeitpunkt des Ladevorgangs variieren.
SK-100154
Akkufächer
LCD Anzeige
Wechseln zwischen den
Ladefächern
Zur Anzeige der/des Akku-
Spannung, Strom, Kapazität,
verstrichene Zeit und Innen-
widerstand.
Lade- oder Entladestrom
auswählen
m V mAh m V mAh m V mAh
REFRESH REFRESH REFRESH
CHARGE CHARGE CHARGE
DISCHARGE DISCHARGE DISCHARGE
Stromversorgung über einen beliebigen USB-Adapter, ein
Smartphone-Ladegerät oder eien Powerbank.
Maximal 1500mA Ladestrom für 1 oder 2 Akkus.
Sicherheitsabschaltung durch:
- Individuelle Delta Peak Abschaltung (-dV)
- Individueller Sicherheitstimer
- Temperatursensor
Erhaltungsladung: um immer voll geladene Akkus zu haben.
mA
CHARGE
Ladestrom (mA)
Geschätzte Ladezeit
1500 (1 oder 2 Akkus) ~100Min
1000 ~2h 30Min
700 ~3h 30Min
500 ~5h
200 ~13h
1000 ~60Min
700 ~70Min
500 ~100Min
200 ~5h
2. ENTLADEN (DISCHARGE)
Nützlich für die Analyse der verbliebenen elektrischen Ladungsmenge im Akku.
1) Akku in ein Ladefach einlegen.
2) Drücken Sie um den Entlademodus (DISCHARGE mode) auszuwählen.
Drücken Sie um den Entladestrom auszuwählen (100, 250, 350, 500, 650mA).
mA
DISCHARGE
Nach der Einstellung hört die Anzeige auf zu blinken und DISCHARGE wird 8 Sekunden später
automatisch gestartet.
3) Sobald der Prozess gestartet ist, werden keine anderen Vorgänge wie Moduswechsel, Strom-
auswahl usw. akzeptiert. Sie können jedoch
wie Strom, Spannung, entladene Kapazität, Innenwiderstand und verstrichene Zeit.
4)
Zeigt End (Beendet) an,
wenn der Entladevorgang
abgeschlossen ist.
DISCHARGE
3. AUFFRISCHEN (REFRESH)
Lädt zuerst den Akku, lässt diesen eine Stunde ruhen, entlädt den Akku, lässt den Akku ruhen und
lädt dann wieder den Akku auf. Diese Funktion reduziert den Memory-Effekt und aktiviert Akkus,
die längere Zeit nicht verwendet wurden. Auch nützlich, wenn die Akkukapazität ermittelt werden
muss. Was ist der Memory-Effekt: Er beschreibt die Situation, in der Akkus ihre maximale
Energiekapazität allmählich verlieren, wenn sie nach nur teilweiser Entladung wiederholt
aufgeladen werden. REFRESH kann den Akku wieder in den optimalen Zustand bringen.
1) Akku in ein Ladefach einlegen.
2) Drücken Sie um den REFRESH Modus auszuwählen.
Drücken Sie um den Ladestrom auszuwählen (200, 500, 700, 1000, 1500mA),
Der Entladestrom beträgt automatisch die Hälfte des gewählten Ladestroms.
mA
REFRESH
Nach der Einstellung wird der Prozess 8 Sekunden später automatisch gestartet. Es hört auf zu
blinken und startet den CHARGE Modus.
3) Sobald der Prozess gestartet ist, werden keine anderen Vorgänge wie Moduswechsel, Strom-
auswahl usw. akzeptiert. Sie können jedoch
wie Strom, Spannung, eingeladene Kapazität, Innenwiderstand und verstrichene Zeit.
Wenn der CHARGE-Vorgang abgeschlossen ist, ruht
das Ladefach eine Stunde lang und zeigt folgenden
Displayinhalt wie rechts gezeigt:
Startet den DISCHARGE-Vorgang nach dem Ruhen.
Gerät zeigt folgenden Displayinhalt wie rechts gezeigt:
Nach Beendigung des Entladevorgangs ruht das
Ladefach eine weitere Stunde. Gerät zeigt folgenden
Displayinhalt wie rechts gezeigt:
Der Akku wird wieder voll geladen. Gerät zeigt folgenden
Displayinhalt wie rechts gezeigt:
4) Das Gerät zeigt Full (Voll) an, wenn der REFRESH
Vorgang beendet ist.
Laden Sie vier Akkus mit verschiedene Modi
zur gleichen Zeit.
Beispiel:
Zwei Akkus im Lademodus, einer im
Entlademodus und einer im Refresh-Modus.
SPEZIFIKATIONEN
USB Eingang: 5V/2.1A
Betriebsmodi: LADEN, ENTLADEN und REFRESH
Ladestrom: 200mA / 500mA / 700mA / 1000mA / 1500mA
Entladestrom: 100mA / 250mA / 350mA / 500mA / 650mA
Max Ladekapazität: 3000 mAh
SICHERHEITSHINWEISE
Das Ladegerät ist nur zum Laden von NiMH-Akkus bestimmt.
Verwenden Sie dieses Ladegerät niemals zum Laden anderer Akkutypen, wie z. B. Alkali,
Lithium oder Zink.
Laden oder entladen Sie niemals einen Akku mit Anzeichen von Auslaufen oder
Beschädigungen.
Setzen Sie das Gerät nicht direktem Sonnenlicht, Heizgeräten oder offenen Flammen aus.
Vermeiden Sie extrem hohe oder extrem niedrige Umgebungstemperaturen und plötzliche
Temperaturänderungen.
Arbeiten Sie auf einer harten, flachen, sauberen, glatten, hitzebeständigen, nicht brennbaren,
nicht leitfähigen Oberfläche in einem gut belüfteten Bereich. Stellen Sie das Gerät niemals auf
einen Teppich oder ähnliches.
Halten Sie alle brennbaren, flüchtigen Substanzen vom Arbeitsbereich fern.
Vermeiden Sie mechanische Erschütterungen oder Stöße, da dies zu Schäden am Gerät führen
kann.
Schließen Sie die Ladefächer oder andere Teile des Geräts nicht kurz. Lassen Sie keine
Metalldrähte oder andere leitfähige Materialien in das Ladegerät gelangen.
mA
Drücken für
DISCHARGE
Ladestrom
klicken, um die Echtzeitparameter des Akkus
mA
REFRESH
Drücken für
Ladestrom
klicken, um die Echtzeitparameter des Akkus
Ah
REFRESH
mA
REFRESH
DISCHARGE
Ah
REFRESH
mA
REFRESH
CHARGE
REFRESH
Scannen
um anzusehen
Erhaltungsladung:
Betriebstemperatur:
Abmessungen:
Gewicht:
50mA
0 ~ 45 ℃
108x73x28mm
106g
