Weishaupt DLU01 Montage- Und Betriebsanleitung
Digitaler leistungsumsetzer
Montage- und Betriebsanleitung
Digitaler Leistungsumsetzer
DLU01
Gerätebeschreibung
•
Umsetzen von analogen Signalen in eBUS-
Steuersignale
•
Die eBUS-Steuersignale steuern den
Modulationsgrad des Weishaupt-Feuerungsmanagers
W-FM...
•
Der eingestellte Modulationsgrad wird aus dem
Feuerungsmanager zurückgelesen und als Analog-
Größe ausgegeben.

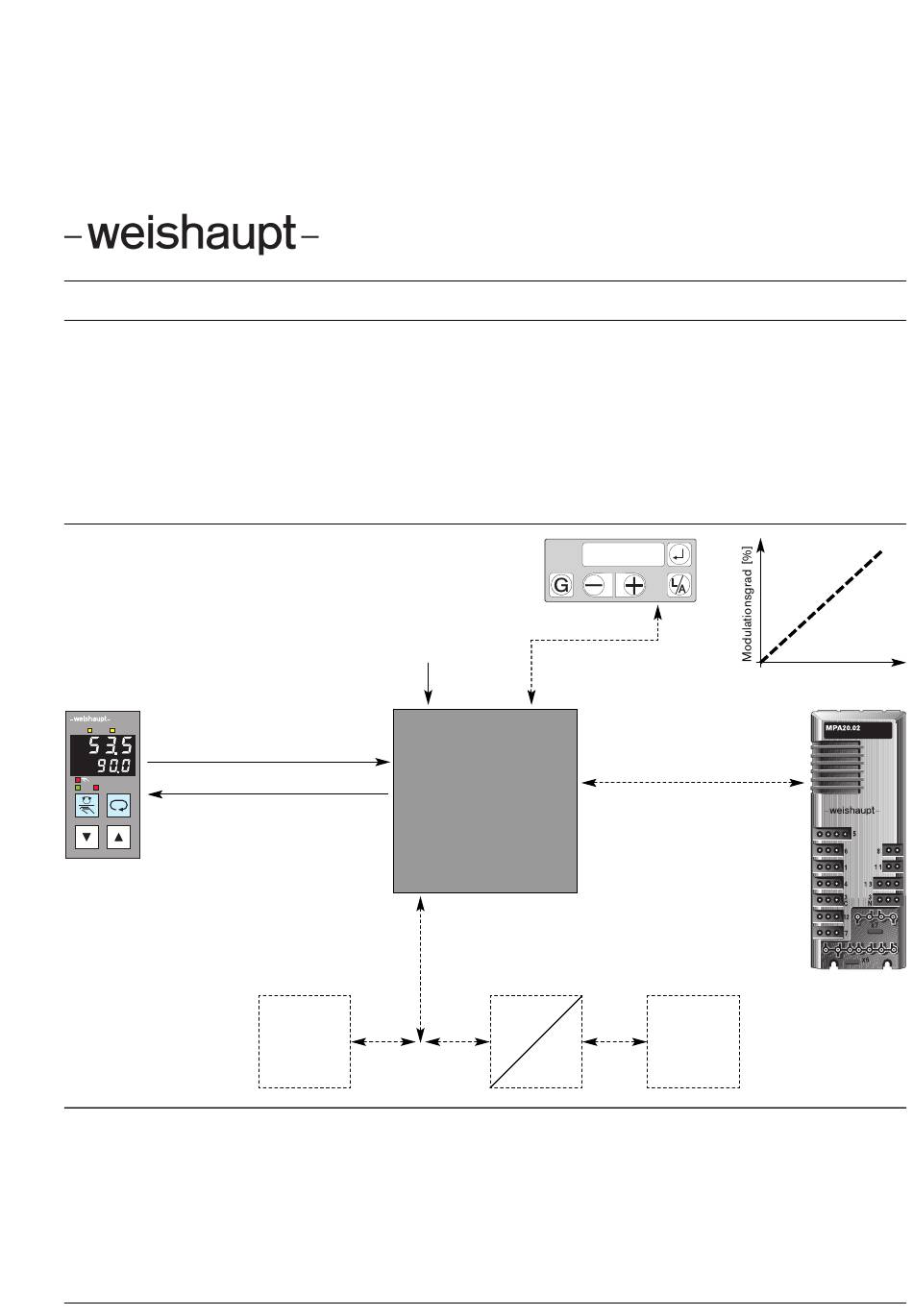

Prinzipschaltbild
Analoge Steuergröße
0...10V,2...10V, 0...20mA
oder 4...20mA
°C
Analoge Rückmeldung
0...10V, 2...10V, 0...20mA
oder 4...20mA
Regler
bzw.
DDC
Netz
Leistungsumsetzer
2-Draht-eBUS
eBUS-Steuersignale
andere
eBUS-
Teilnehmer
•
Bereitstellen eines 2-Draht-eBUS-Anschlusses ein-
schließlich Busversorgung und Bus-
Synchronisationssignal
–weishaupt–
Digitaler
DLU01
eBUS
PC-
Adapter
83051001 – 1/99
Eingang [mA],[V]
4-Draht-eBUS-
Verbindung
Modulationsgrad
Feuerungs-
manager
W-FM20
PC mit
MPA-Vision
Inhaltsverzeichnis
Inhaltszusammenfassung für Weishaupt DLU01
- Seite 1 Umsetzen von analogen Signalen in eBUS- • Bereitstellen eines 2-Draht-eBUS-Anschlusses ein- Steuersignale schließlich Busversorgung und Bus- • Die eBUS-Steuersignale steuern den Synchronisationssignal Modulationsgrad des Weishaupt-Feuerungsmanagers W-FM… • Der eingestellte Modulationsgrad wird aus dem Feuerungsmanager zurückgelesen und als Analog- Größe ausgegeben. Prinzipschaltbild –weishaupt–...
-
Seite 2: Elektrischer Anschluss
Der Stromausgang darf nicht mit dem GND-Potential vom Zustand erfolgen. DLU verbunden werden. Achten Sie auf phasenrichtigen Anschluss gemäß Anschlussplan GEFAHR Anschlussplan DLU01 4-Draht-eBUS (5V) X4:1 X4:2 X4:3 X4:4 1 2 3 4 5 6 7 8 9 10111213141516 230V,50Hz -weishaupt-... - Seite 3 Montage am Brenner und Vorgehensweise bei der Parametrierung ➀ ➁ DLU am Brennergehäuse befestigen. Feuerungsmanager mit DLU verbinden. X4:1 X4:2 X4:3 X4:4 eBus (5V) ➂ ➃ Bedienfeld mit DLU verbinden und Parametrierung Bedienfeld mit Feuerungsmanager verbinden und durchführen. DLU mit Regler oder DDC verbinden. eBus X4:1 X4:2 X4:3 X4:4 Anzeige...
- Seite 4 Verbindung zum Feuerungsmanager hergestellt ist. Systemtests T E S T Betriebsanzeige d d LU Parametrierung Die Parametrierung des DLU01 erfolgt über das Bedien- feld des Brenners. Nach 20 Sek. ohne Tastendruck auto- matischer Wechsel zur Betriebsanzeige. Anzeige am Display Bedeutung und Einstellmöglichkeiten Einstellwerte ändern...
- Seite 5 4…20mA, bzw. 2…10V Zykluszeit für Modulationsabfrage [1s…10s] P O7 Der Modulationsgrad des Feuerungsmanagers wird oder zyklisch vom DLU01 abgefragt. Diese Zeit kann bis maximal 10 Sekunden eingestellt werden. Die Zykluszeit sollte so groß wie möglich eingestellt werden. Betriebsanzeige d d LU...
-
Seite 6: Informationen Abfragen
Softwaredatum Anlalogeingang- 100998 Umschaltung OFF: 0…20mA, bzw. 0…20V 4…20mA, bzw. 2…10V Gerätenummer Analogausgang 888888 OFF: inaktiv aktiv Produktionsdatum Analogausgang- 011298 Umschaltung OFF: 0…20mA, bzw. 0…20V 4…20mA, bzw. 2…10V eBUS-Adresse des Zykluszeit für DLU01 Modulationsabfrage [1s…10s] d d LU... -
