Beschreibung

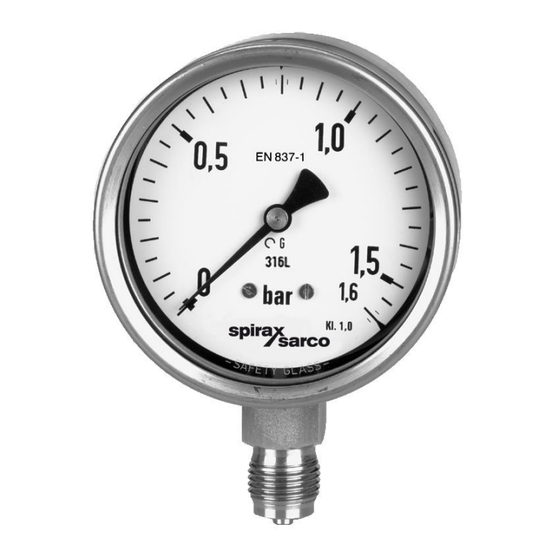

Das Druckmessgerät dient als mechanisches Messinstrument zur
analogen Anzeige der Drucks. Das Anzeigeinstrument eignet sich ins-
besondere in der chemischen Industrie, Kunststoff und Papierindu-
strie, Nahrungsmittel- und Getränkeindustrie und dem Maschinen-
und Apparatebau.
Ausführung
Überdruckbereich ab 0 bar
Messbereich [bar ü]
0 ... 1,6
0 ... 4
0 ... 6
0 ... 10
0 ... 16
0 ... 25
Überdruckbereich ab -1 bar ü
Messbereich [bar ü]
-1 ... 5
-1 ... 10
Sonderausführungen auf Anfrage
Technische Daten
Gehäuse
Ring
Sichtscheibe
Zifferblatt
Zeiger
Segmentwerk
Messglied
Anschluss
Lage
Gewinde
Genauigkeitsklasse
Anzeigebereiche
Überlastgrenze
Temperaturen
Medium
Umgebung
Gewicht
Schutzart
Einbau
Bei Einsatz mit Medium über 200°C ist dafür zu sorgen, dass das Me-
dium entsprechend abgekühlt wird. Bei Dampf ist der Einsatz eines
Wassersackrohrs erforderlich.
7.92
Manometer
In Chemieeinsatzausführung
Artikel-Nr.
0925.211.001
0925.211.004
0925.211.006
0925.211.010
0925.211.016
0925.211.025
Artikel-Nr.
0925.211.105
0925.211.110
Edelstahl 1.4301, blank mit
Druckentlastungsöffnung
Edelstahl 1.4301
Mehrschichtenglas
Aluminium weiß, Skale und
Beschriftung schwarz
Aluminium schwarz
Edelstahl
Rohrfeder, Edelstahl 316 L
Edelstahl 316 L
unten
G ½ B
1,0 nach EN 837-1
gemäß Tabelle Ausfüh-
rungen
1,3-fach, kurzzeitig
T
-20°C, T
200°C
min
max
T
-40°C, T
60°C
min
max
0,6 kg
IP 65
©
TIS MANO D
Änderungen vorbehalten. Durch außerhalb der BRD gültige
Vorschriften können abweichende Einsatzbereiche entstehen.
26042016

Werbung

loading

Inhaltszusammenfassung für Spirax Sarco 0925.211.001

  • Seite 1 Industrie, Kunststoff und Papierindu- strie, Nahrungsmittel- und Getränkeindustrie und dem Maschinen- und Apparatebau. Ausführung Überdruckbereich ab 0 bar Messbereich [bar ü] Artikel-Nr. 0 … 1,6 0925.211.001 0 … 4 0925.211.004 0 … 6 0925.211.006 0 … 10 0925.211.010 0 … 16 0925.211.016...
  • Seite 2 Manometer TIS MANO D Wassersackrohre nach DIN 16282 Absperrventile nach DIN 16270 Bei Messstofftemperaturen über 100 °C sollten den Manometern Ausführungen Wassersackrohre mit Absperrventil vorgeschaltet werden. Die Was- Form Werkstoff sersackrohre sind vor Inbetriebnahme der Druckleitung mit kaltem 401-70-ST Form A Stahl C 22.8 Kondensat oder Wasser zu füllen.
