Inhaltszusammenfassung für PV INTEG BALANCE 260

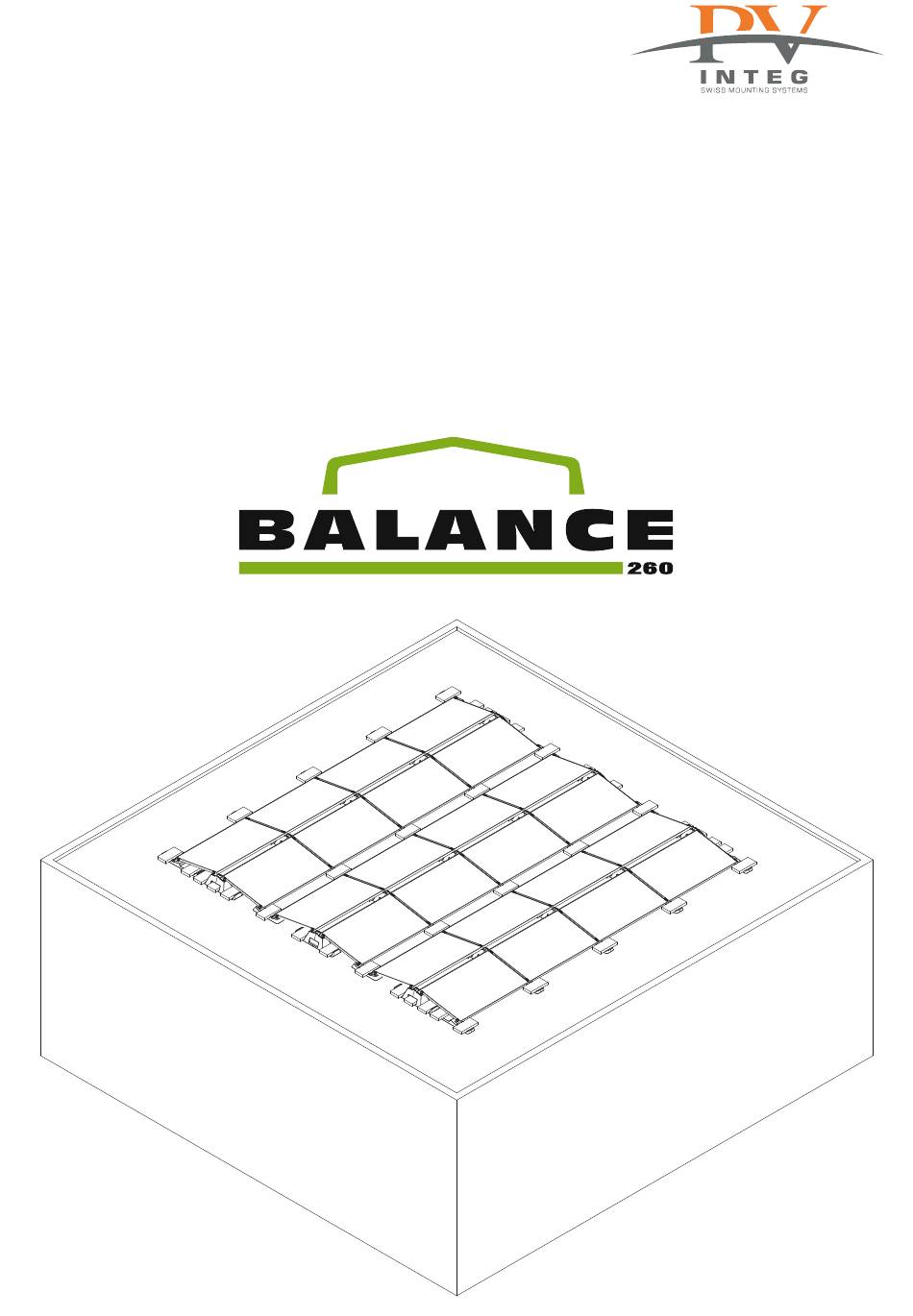

- Seite 1 Bedienungsanleitung...
-
Seite 2: Übersicht Artikel
Übersicht Artikel Artikel Bezeichnung Nummer 3.01 Balance-260 - Stütze Hoch VPE 55 Stk. 3.02 Balance-260 - Stütze Tief VPE 160 Stk. 3.03 Balance-260 - Stütze Rand VPE 120 Stk. Balance - Endklemme 3.11 35 mm 3.12 40 mm 3.19 Balance - Mittelklemme Universal Klemmbereich 30 - 50 mm... - Seite 3 Vermassung Ballastiersteine Die Ballastiersteine sind nicht im Lieferumfang enthalten. Idealerweise werden Steine eingesetzt die folgende Abmasse aufweisen: - 200 x 400 x 40 mm (ca. 7.5 kg) - 200 x 200 x 60 mm (ca. 5.2 kg) Maximale Belegung mit 200 x 400 x 40 mm Maximale Belegung mit 200 x 200 x 60 mm Andere Abmessungen sind auch möglich, wenn immer möglich mit 200 mm Breite.
- Seite 4 Feldrand mit Spickschnur markieren / «Stütze Rand» einmessen und ballastieren «Stütze Hoch» und «Stütze Tief» ca. im Abstand der Modulbreite platzieren PV Integ AG – Zentralstrasse 10 - CH-6030 Ebikon - Tel.: +41 (0)41 310 50 30 - info@pvinteg.ch - www.pvinteg.ch...
- Seite 5 Weitere Stützen ca. im Abstand der Modullänge platzieren Module ausrichten und festklemmen (15 - 20 Nm) PV Integ AG – Zentralstrasse 10 - CH-6030 Ebikon - Tel.: +41 (0)41 310 50 30 - info@pvinteg.ch - www.pvinteg.ch...
- Seite 6 Gesamtes Feld aufbauen und fortlaufend gemäss Plan ballastieren Variante «Alpine» Zusätzliche Bügel in der Modulmitte montieren Bei Schneelast ab 2.4 kN und/oder sehr hohen Windlasten PV Integ AG – Zentralstrasse 10 - CH-6030 Ebikon - Tel.: +41 (0)41 310 50 30 - info@pvinteg.ch - www.pvinteg.ch...
