Riwall PRO RAPS 2040 Bedienungsanleitung
Inhaltszusammenfassung für Riwall PRO RAPS 2040

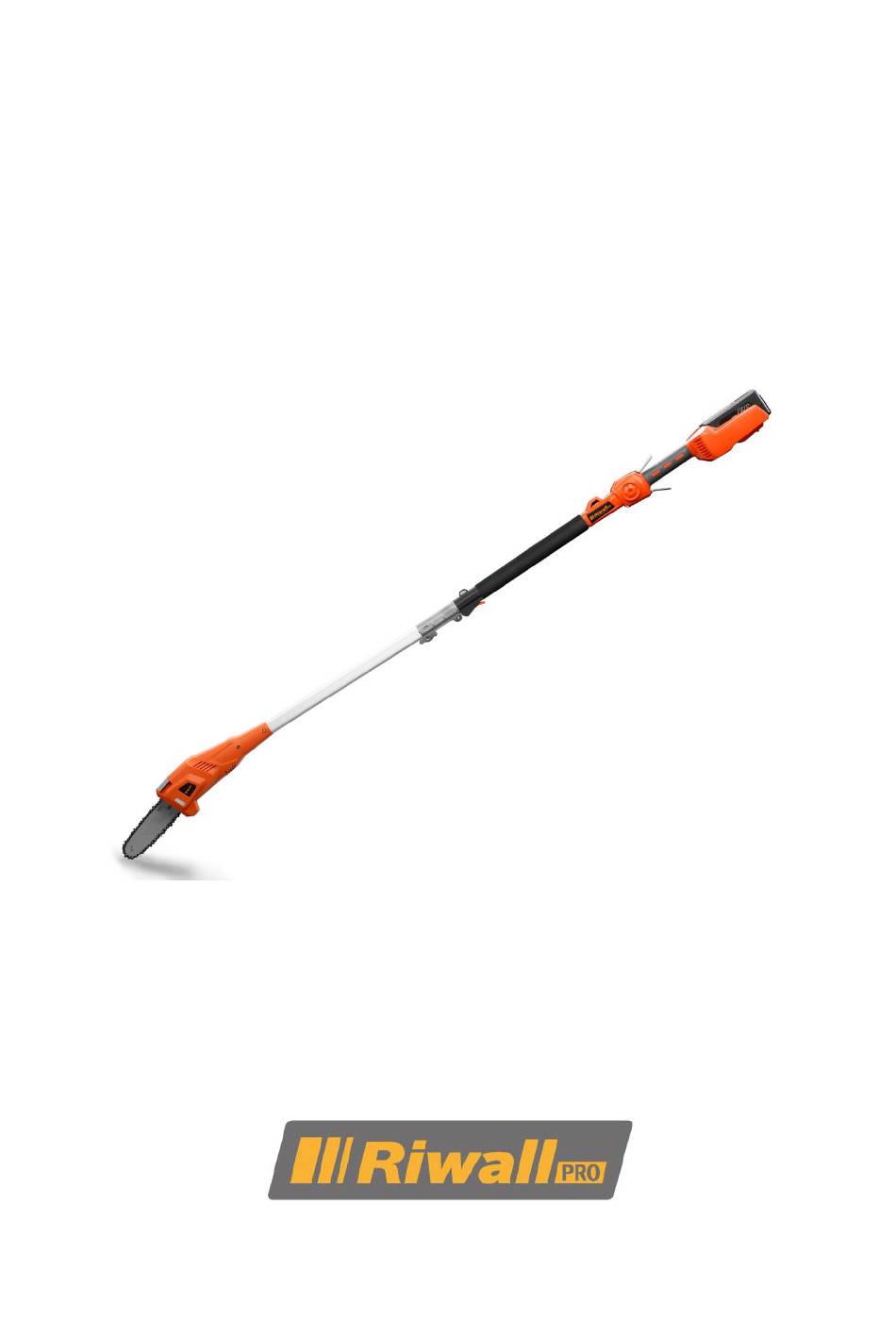

- Seite 27 ÜBERSETZUNG DES URSPRÜNGLICHEN (ORIGINALEN) HANDBUCHS 40 V Akku-Teleskop-Astsäge Modell: RAPS 2040 Hersteller: GARLAND distributor, s.r.o., Hradecká 1136, 506 01 Jičín, Tschechische Republik...
-
Seite 28: Technische Daten Des Produkts
TECHNISCHE DATEN DES PRODUKTS Modell RAPS 2040 Nennspannung 40 V DC Lineare Drehzahl ohne Last 6 m/s Länge des Führungsschwerts 200 mm Kettenölbehälter-Volumen 60 ml Gewicht (ohne Akku) 3,1 kg Schalldruckpegel 85 dB(A), K=3 dB(A) Schallleistungspegel 96 dB (A), K=3 dB(A) -
Seite 29: Grundlegende Sicherheitswarnungen Zu Diesem Elektrowerkzeug
Tragen Sie bei der Verwendung der Kettensäge stets Handschuhe. Gefahr eines tödlichen Stromschlags. Halten Sie einen Abstand von mindestens 10 m zu Überlandleitungen. Geben Sie auf fallende Gegenstände acht. Verhindern Sie, dass sich Personen nähern. Drehrichtung der Kette. Grundlegende Sicherheitswarnungen zu diesem Elektrowerkzeug WARNUNG: Lesen Sie alle Sicherheitswarnungen und alle aufgeführten Hinweise durch. - Seite 30 am Stecker niemals Änderungen vor. Verwenden Sie für ein geerdetes Elektrowerkzeug keine Verteilersteckdosen. Intakte, unveränderte Stecker und entsprechende Steckdosen verringern das Risiko eines Stromschlags. b) Verhindern Sie Kontakt Ihres Körpers mit geerdeten Oberflächen wie Rohrleitungen, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Stromschlagrisiko, wenn Ihr Körper geerdet ist.
- Seite 31 Teilen des Elektrowerkzeugs angebrachte Hilfsmittel können Verletzungen verursachen. e) Überschreiten Sie nicht Ihre Möglichkeiten. Halten Sie immer die richtige Stellung und Ihr Gleichgewicht. So ist eine bessere Bedienung des elektrischen Werkzeugs in unerwarteten Situationen möglich. f) Tragen Sie geeignete Kleidung. Tragen Sie keine lockere Kleidung und keinen Schmuck.
- Seite 32 5) Verwendung und Instandhaltung des akkubetriebenen Elektrowerkzeugs a) Laden Sie den Akku nur mit dem vom Hersteller angegebenen Ladegerät auf. Ein Ladegerät, das für einen bestimmten Akkumodul-Typ geeignet ist, kann eine Brandgefahr darstellen, wenn es mit einem anderen Akkumodul-Typ verwendet wird. b) Verwenden Sie Elektrowerkzeuge nur mit den ausdrücklich angegebenen Akkumodulen.
- Seite 33 3. Gesundheitliche Probleme, die aus der Einwirkung von Vibrationen folgen, wenn das elektrische Werkzeug langfristig verwendet oder nicht in entsprechender Weise bedient wird und wenn dessen Wartung nicht ordentlich durchgeführt wird. WARNUNG! Dieses Werkzeug erzeugt während des Betriebs ein elektromagnetisches Feld.
-
Seite 34: Beschreibung Der Maschine
BESCHREIBUNG DER MASCHINE Abb. 1 1. Schwert und Kette 2. Kettenspanner 3. Teleskopstange 4. Klemme der Stangenverbindung 5. Befestigungsring der Aufhängung 6. Sicherheitsschalter 7. EIN-/AUS-Schalter 8. Akku 9. Kettenöl-Füllöffnung 10. Kettenrad-Abdeckung Aufhängung... -
Seite 35: Montage
MONTAGE Diese Teleskop-Astsäge wird mit komplett montiertem Schwert und montierter Kette, aber mit in zwei Hälften unterteilter Teleskopstange geliefert. Lösen Sie zur Montage die Klemme der Stangenverbindung (Pos. 4 in Abb. 1) und schieben Sie beide Hälften der Stange ineinander, bis die gefederte Raste in die vorgesehene Öffnung einrastet. - Seite 36 3. Die Kettenrad-Abdeckung (Pos. 10 in Abb. 1) kann nun abgenommen werden, sodass das Kettenrad zugänglich wird. 4. Bei einem Austausch der Kette drücken Sie die neue Kette in die Nut rund um das Führungsschwert und vergewissern Sie sich, dass die Kette richtig ausgerichtet ist (gehen Sie gemäß...
-
Seite 37: Schmierung Der Kette
Schmierung der Kette HINWEIS: Die Stange wird ohne Kettenöl geliefert. Füllen Sie den Kettenöl-Behälter, höchstens jedoch bis zur Markierung für den maximalen Ölstand. Der Ölbehälter muss während des Betriebs ebenfalls alle 30 Minuten kontrolliert und ggf. aufgefüllt werden. Öffnen Sie den Deckel des Behälters (Pos. 9 in Abb. 1) durch kräftiges Ziehen. ... - Seite 38 3. Halten Sie den richtigen Winkel beim Feilen des oberen Plättchens ein, während die Feilenführung parallel zur Kette ausgerichtet ist. Viele Schneiden verfügen über eine eingeprägte Führungsmarke in der Nähe der hinteren Kante des oberen Plättchens, die auch als Führung für den Feilwinkel verwendet werden kann.
- Seite 39 Die Teleskop-Astsäge ist zur Verwendung mit beiden Händen vorgesehen. Ihre rechte Hand sollte sich am hinteren Handgriff befinden, wobei Sie mit der Handfläche den Sicherheitsschalter (Pos. 6 in Abb. 1) drücken und mit den Fingern den Startschalter (Pos. 7 in Abb. 1) betätigen. Ihre linke Hand sollte den gepolsterten Bereich der Stange fest umschließen.
- Seite 40 WARNUNG: Dieses Ladegerät kann mit einer Versorgungsspannung von 100 bis 250 V und einer Wechselstromfrequenz von 50 bis 60 Hz verwendet werden. Zur Eindämmung der Verletzungsgefahr verwenden Sie das Ladegerät nur zum Aufladen von 40-V-Akkumodulen der Marke Riwall PRO. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen.
- Seite 67 OBJĘTE DEKLARACJĄ ZGODNOŚCI WE – CE / NASLEDNJI IZDELKI, KI JIH IZJAVI ES O SKLADNOSTI ZAJEMA – CE / A KÖVETKEZŐ TERMÉKEK ALKALMAZANDÓ AZ EK MEGFELELŐSÉGI NYILATKOZAT - CE AKUMULÁTOROVÝ FOUKAČ RABL 40I AKUMULÁTOROVÝ PLOTOSTŘIH RAHT 5640 AKUMULÁTOROVÁ PROŘEZÁVACÍ PILA RAPS 2040 AKUMULÁTOROVÁ ŘETĚZOVÁ PILA RACS 3540I AKUMULÁTOROVÁ SEKAČKA RALM 3740I AKUMULÁTOROVÝ VYŽÍNAČ RALT 3040 AKUMULÁTOROVÝ...
