Leistungsmerkmale

•
Aluminiumdesign
•
Passt in jeden 5,25" Einschub
•
Anschlüsse für USB, IEEE 1394 und Audio
•
Blaue LCD-Beleuchtung
•
Regelt 2 Temperaturen und 2 Lüftergeschwindigkeiten gleichzeitig
•
Alarm bei zu hoher Temperatur und zu niedriger Lüftergeschwindigkeit

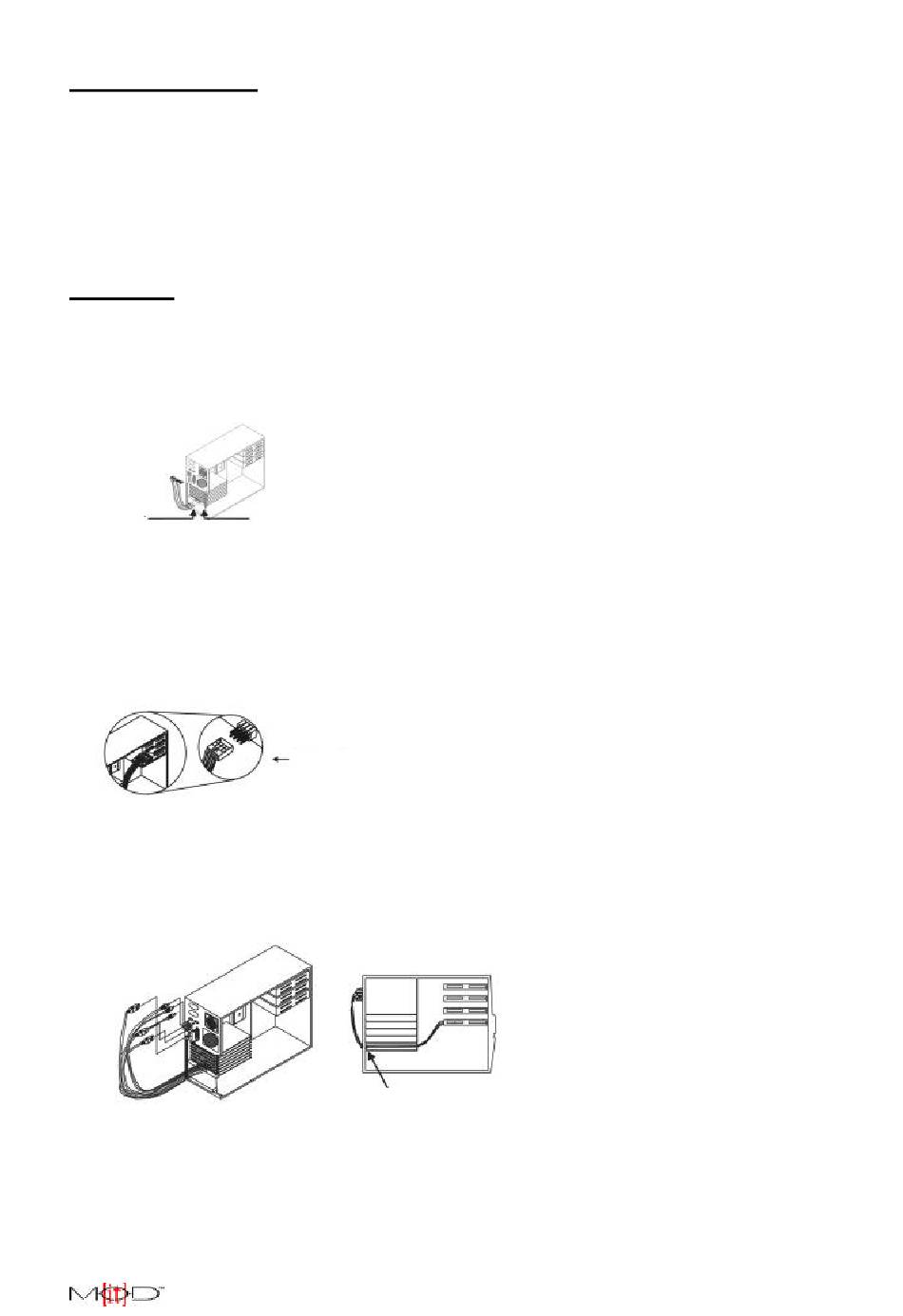

Installation

•
Montieren Sie die Halteklammer auf der Rückseite des PCs
•
Verlegen Sie den Kabelstrang durch die Öffnung der Halteklammer in das PC-Gehäuse
Anschluss
•
Verbinden Sie den Kabelstrang mit dem Jumperstecker des PCBs auf der Rückseite des
Multifunktionspanels
•
Es gibt vier verschiedene Jumper am PCB auf der Rückseite des Multifunktionspanels: 8 Pin
(4x2), 7 Pin (4x2-1), 6 Pin (3x2) und 4 Pin (3x2-2)
•
Setzen Sie den Kabelstrang auf den Jumpersteckers auf und stellen Sie sicher, dass die
Anschlüsse genau übereinstimmen
•
Setzen Sie das Multifunktionspanel in einen 5,25" Schacht des PCs ein und fixieren Sie das Gerät
mit Schrauben
•
Verbinden sie die Stecker mit den entsprechenden Anschlüssen auf der Rückseite des PCs
•
Stellen Sie das „Sensor Label" auf die Überwachungsposition (monitoring)
•
Verbinden Sie den Lüfter mit dem Multifunktionspanel
•
Fixieren Sie die Kabel an der Halteklammer mit Hilfe des weißen Kabelbinders und schalten Sie
den PC ein
-----------------------------------------------------------------------------------------------------------------
Halteklammer
Steckerverbindung
Fixieren Sie die Kabel an der
Halteklammer
