Werter Kunde!

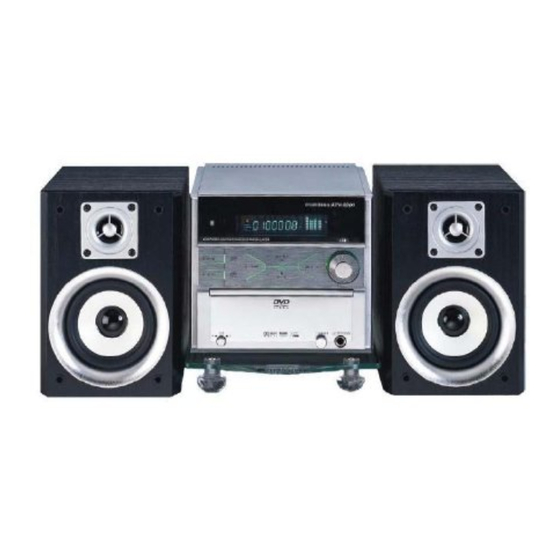

Herzlichen Glückwunsch zu Ihrer Schaub Lorenz DVD Microanlage. Für perfekten Betrieb
und beste Sicherheit, lesen Sie bitte dieses Handbuch sorgfältig durch und heben es
danach zum späteren Nachlesen auf bzw. geben Sie es einem eventuellen Nachbesitzer
weiter.
ENTPACKEN DES GERÄTES
Zum Entpacken des Gerätes gehen Sie bitte wie folgt vor:
•
Achten Sie auf die Pfeilrichtung auf dem Karton des Geräts. Es zeigt an, auf welcher Seite der Karton geöffnet
werden soll.
•
Heben Sie nach Öffnen des Kartons das Gerät vorsichtig aus dem Karton und entfernen Sie die Styropor-
Verpackungsteile.
•
Trennen Sie bitte die Verpackungsteile und führen Sie diese je nach Bestimmungen in Ihrem Land der
Wiederverwertung (Recycling) zu.
HINWEISE ZUM EINSATZ DER BATTERIEN
•
Verwenden Sie ausschließlich Batterien der angegeben Größe und Typs.
•
Achten Sie beim Einlegen der Batterien auf die richtige Ausrichtung der Polung, wie im Batteriefach angegeben.
Wenn die Batterien falsch herum eingelegt werden, können sie Schäden am Gerät verursachen.
•
Verwenden Sie nicht verschiedene Batterietypen (z. Bsp. Alkaline und Karbon-Zink) oder alte und neue
Batterien gemeinsam.
•
Wenn die Fernbedienung für längere Zeit nicht benutzt wird, die Batterien herausnehmen um Schaden oder
Verletzung durch mögliches Auslaufen der Batterien zu verhindern.
•
Versuchen Sie nicht normale, nicht wieder aufladbare Batterien aufzuladen; sie können sich überhitzen und
auseinander brechen. (Folgen Sie den Anweisungen des Batterieherstellers)
•
Schwache Batterien können auslaufen und dem Gerät schwerwiegenden Schaden zufügen.
•
Wechseln Sie die Batterien aus, sobald diese schwach werden.
•
Die Lebensdauer der Batterien der Fernbedienung beträgt, je nachdem wie oft diese benutzt wird, ungefähr ein
Jahr.
•
Für eine optimale Handhabung empfehlen wir die Batterien der Fernbedienung einmal im Jahr auszuwechseln,
oder wenn diese anfängt fehlerhaft zu funktionieren.

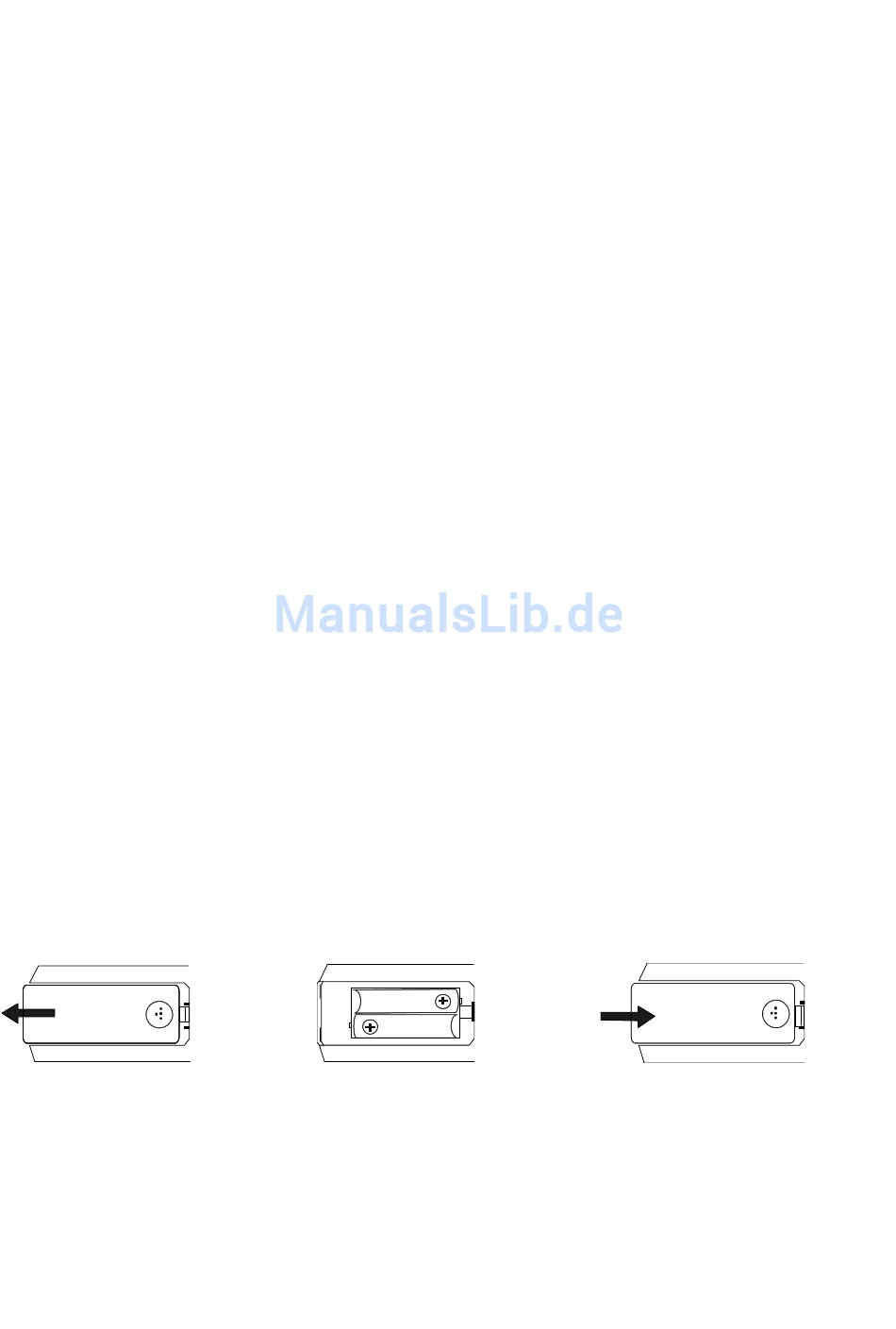

EINSETZEN DER BATTERIEN
Entfernen Sie die Schutz-
abdeckung in Pfeilrichtung
Legen Sie die mitgelieferten
Batterien wie gezeigt ein.
- 1 -
Montieren Sie die Abdeckung
wieder.
