II System und Bedienung

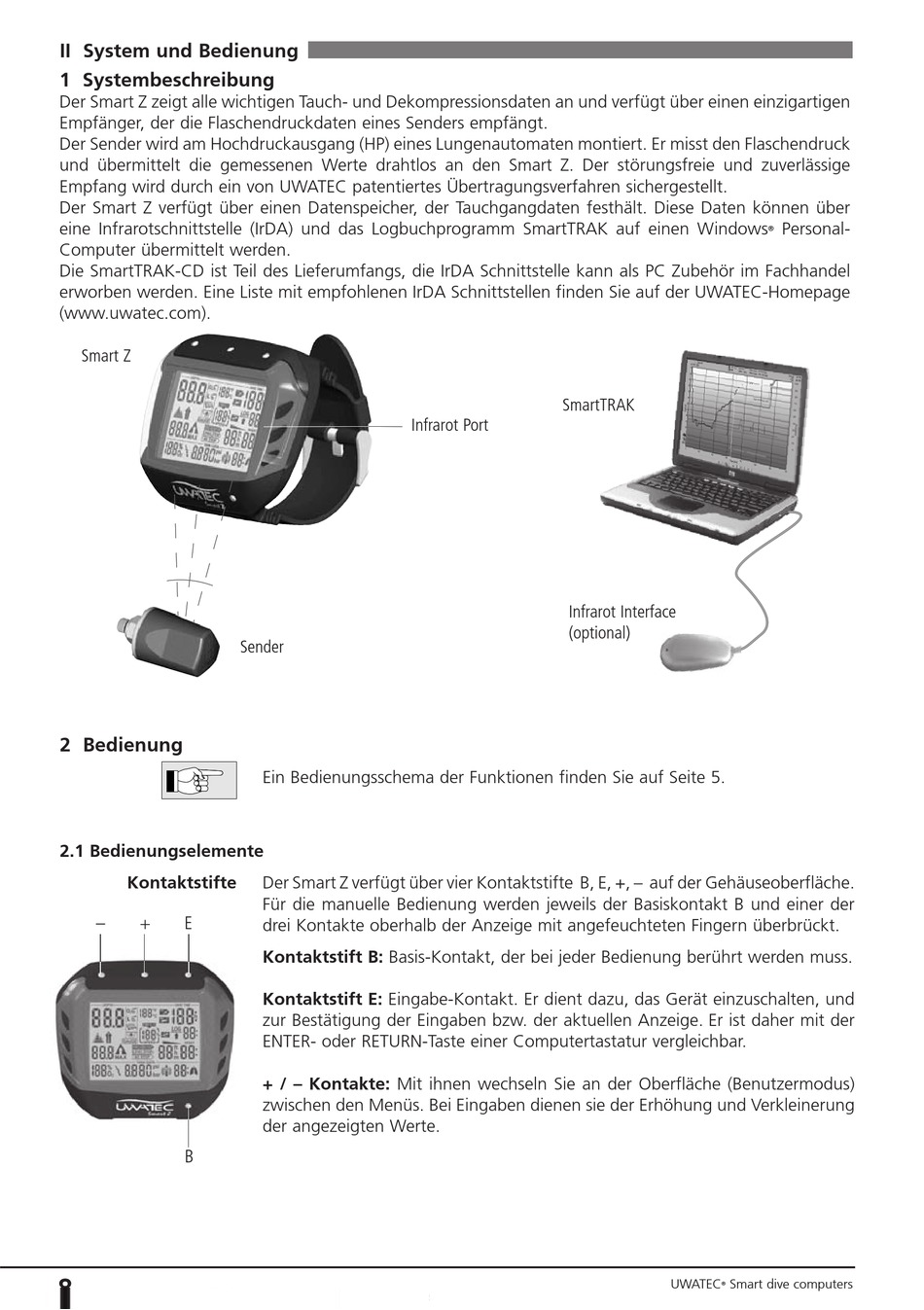

1 Systembeschreibung
Der Smart Z zeigt alle wichtigen Tauch- und Dekompressionsdaten an und verfügt über einen einzigartigen
Empfänger, der die Flaschendruckdaten eines Senders empfängt.
Der Sender wird am Hochdruckausgang (HP) eines Lungenautomaten montiert. Er misst den Flaschendruck
und übermittelt die gemessenen Werte drahtlos an den Smart Z. Der störungsfreie und zuverlässige
Empfang wird durch ein von UWATEC patentiertes Übertragungsverfahren sichergestellt.
Der Smart Z verfügt über einen Datenspeicher, der Tauchgangdaten festhält. Diese Daten können über
eine Infrarotschnittstelle (IrDA) und das Logbuchprogramm SmartTRAK auf einen Windows
Computer übermittelt werden.
Die SmartTRAK-CD ist Teil des Lieferumfangs, die IrDA Schnittstelle kann als PC Zubehör im Fachhandel
erworben werden. Eine Liste mit empfohlenen IrDA Schnittstellen finden Sie auf der UWATEC-Homepage
(www.uwatec.com).
Smart Z
2 Bedienung
2.1 Bedienungselemente
Kontaktstifte
�
�
�
�
8
Infrarot Port
Sender
Ein Bedienungsschema der Funktionen finden Sie auf Seite 5.
Der Smart Z verfügt über vier Kontaktstifte B, E, +, – auf der Gehäuseoberfläche.
Für die manuelle Bedienung werden jeweils der Basiskontakt B und einer der
drei Kontakte oberhalb der Anzeige mit angefeuchteten Fingern überbrückt.
Kontaktstift B: Basis-Kontakt, der bei jeder Bedienung berührt werden muss.
Kontaktstift E: Eingabe-Kontakt. Er dient dazu, das Gerät einzuschalten, und
zur Bestätigung der Eingaben bzw. der aktuellen Anzeige. Er ist daher mit der
ENTER- oder RETURN-Taste einer Computertastatur vergleichbar.
+ / – Kontakte: Mit ihnen wechseln Sie an der Oberfläche (Benutzermodus)
zwischen den Menüs. Bei Eingaben dienen sie der Erhöhung und Verkleinerung
der angezeigten Werte.
SmartTRAK
Infrarot Interface
(optional)
UWATEC
Smart dive computers
®
