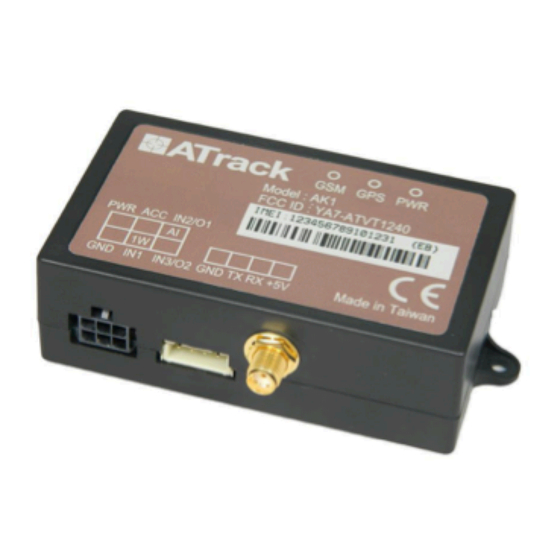

Einbauanleitung AK1
Wichtige Verknüpfungen
Allgemeines
Datenblatt
Einbau Smartphone-App
Einbau
Stromverbrauch / Spannung
LED's
Positionierung des Ortungsgeräts
Standard Anschluss mit Zündung und Dauerplus
Zubehör
Anschluss Privatschalter (Beispiel für negativen Eingang)
Anschluss Fahrererkennung mit Spezial Alarm-Summer ohne Relais
Anschluss Fahrererkennung mit Standard Alarm-Summer und Relais (optional)
Anschluss Privatschalter und Fahrererkennung mittels RFID Leser mit Alarm-Summer
Anschluss von schaltbaren Ausgängen
Sonstiges Zubehör
Einbau-Lage (nur bei Fahrstil-Analysen)
Zum Abschluss jedes Einbaus oder Umbaus testen Sie kurz, ob alle benötigten Daten des Fahrzeugs (z.B. Ortung, Zündung, Eingänge,
Fahrererkennung...) in der GPS Fleet Software ankommen.
Tests können mit der Einbau Smartphone-App, der GPS Fleet Software oder dem Test-Tool vorgenommen werden. Wenn Sie oder der Kunde keine
Möglichkeit haben, die Tests selbst durchzuführen, kontaktieren Sie
Wichtige Verknüpfungen
Allgemeine Hinweise zum Einbau
Allgemeine Störungsbehandlung - Geräteaustausch - RMA
Allgemeines
Datenblatt
GPS Fleet Software (www.gpsfleetsoftware.com)
Copyright © Software-Management Gmbh - Seite 1 von 9
unseren Support zu Bürozeiten
.
Werbung
Verwandte Anleitungen für ATrack AK1
Inhaltszusammenfassung für ATrack AK1

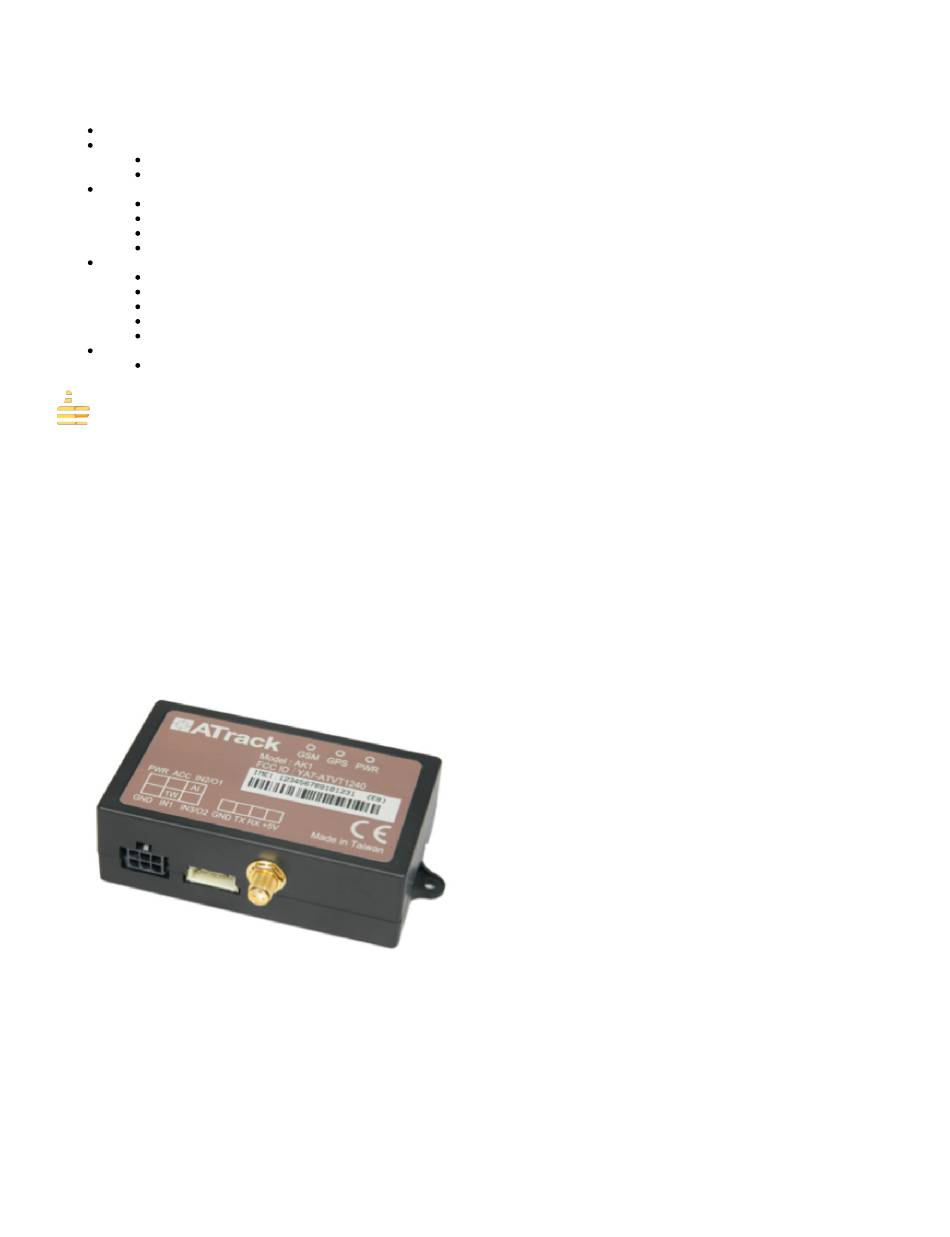

- Seite 1 GPS Fleet Software (www.gpsfleetsoftware.com) Einbauanleitung AK1 Wichtige Verknüpfungen Allgemeines Datenblatt Einbau Smartphone-App Einbau Stromverbrauch / Spannung LED's Positionierung des Ortungsgeräts Standard Anschluss mit Zündung und Dauerplus Zubehör Anschluss Privatschalter (Beispiel für negativen Eingang) Anschluss Fahrererkennung mit Spezial Alarm-Summer ohne Relais...
- Seite 2 GPS Fleet Software (www.gpsfleetsoftware.com) AK1 DM 20130121-1.pdf Einbau Smartphone-App Mit der Einbau-App können Werkstätten den korrekten Einbau überprüfen, wenn kein Zugang zur GPS Fleet Software besteht. Die Zugangsdaten zur Einbau GPS Fleet Software App erhalten Sie bei Ihrem Kunden im Notfall bei unserem Support.
- Seite 3 GPS Fleet Software (www.gpsfleetsoftware.com) 0.7 Sek. AN, 0.7 Sek. AUS Sucht GPS Signal Standort mit guter freier Sicht zum GPS (Rot) Himmel wählen oder GPS Antenne anders positionieren Permanent AN GPS Fix/GPS OK GPS arbeitet normal GSM (Rot) GSM Modul AUS 0.7 Sek.
- Seite 4 GPS Fleet Software (www.gpsfleetsoftware.com) Graues Kabel *! IN3/02 Optional Ausgang 2(max 300 mA, open collector) Oder negative Eingang (gegen Masse Schalten) *! Achtung: der Ausgang/Eingang muss VOR dem Anschluss richtig konfiguriert werden, sonst kann das Gerät beschädigt werden! Einbautests: siehe Allgemeine Hinweise zum Einbau Aktion Erwartetes Ergebnis Check der GPS Antenne...
- Seite 5 GPS Fleet Software (www.gpsfleetsoftware.com) Zündung an bei Privatschalter aus Im Datentool sehen Sie SOFORT den Zündungswechsel, auch die GPS Koordinaten sind ausgefüllt. Die Spalte dig in 1 (Zündung ) ist 1 Die Spalte dig in 2 (Privatschalter ) ist 0 Privatschalter an Im Datentool sehen Sie SOFORT den Zündungswechsel, auch die GPS Koordinaten sind ausgefüllt.
- Seite 6 GPS Fleet Software (www.gpsfleetsoftware.com) Die Fahreridentifikation wird entweder vom Ortungsgerät oder von der Software gesteuert. Weitere Details zur Software entnehmen Sie bitte dem UserManual. Der folgende Test gilt für die software-seitige Steuerung mit dem Standardmodus logoutmode=2 (Anmeldung zu Beginnn jeder Fahrt) Aktion Erwartetes Ergebnis Zündung an / ohne Fahrererkennung...
- Seite 7 GPS Fleet Software (www.gpsfleetsoftware.com) 85 (schwarz) Dauerplus vom Fahrzeug unbedingt Schaltstrom 86 (grün) Ortungsgerät OUT2 (Masse wird unbedingt Schaltstrom durch Ausgang AN/AUS geschalten)) 87 (gelb) Masse von Fahrzeug Unbedingt Arbeitsstrom (Wenn 86 AN ist, wird Masse durchgeschalten) 30 (rot) Masse von Alarm-Buzzer Unbedingt Arbeitsstrom (Wenn 86 AN ist, wird Masse durchgeschalten)
- Seite 8 GPS Fleet Software (www.gpsfleetsoftware.com) Verbinden mit rotem Kabel vom Buzzer Gelbes Kabel ACC Positive Input unbedingt Auf Zündung anschließen Schwarzes Kabel unbedingt Auf Masse anschließen RS232 RS232 Unbedingt Fahrererkennungs-Lesegerät (RFID) Graues Kabel OUT2 Unbedingt Auf das Masse Kabel vom Buzzer anschließen Gefahr *! Stellen Sie sicher, dass die Ausgänge vor dem Anschluss als Ausgang konfiguriert werden.
-
Seite 9: Sonstiges Zubehör
GPS Fleet Software (www.gpsfleetsoftware.com) Die Ausgänge können mit speziellen SMS Kommandos aktiviert werden, die auf Anfrage bereit gestellt werden. Die Verwendung von Ausgängen kann zu gefährlichen Situationen führen und erfordert enorme Vorsicht. Die Verwendung ist ausdrücklich auf eigene Gefahr, der Anbieter übernimmt KEINE Haftung für Probleme, Schäden oder Folgen der Verwendung. Möglichkeit, das Starten zu unterbinden: Ein Relais wird mit dem Ausgang so verbunden, dass es anzieht, wenn der Ausgang aktiv ist (also Masse durchgeschalten wird) Wenn es aktiv ist, wird das Einschalten der Zündung unterbunden.
