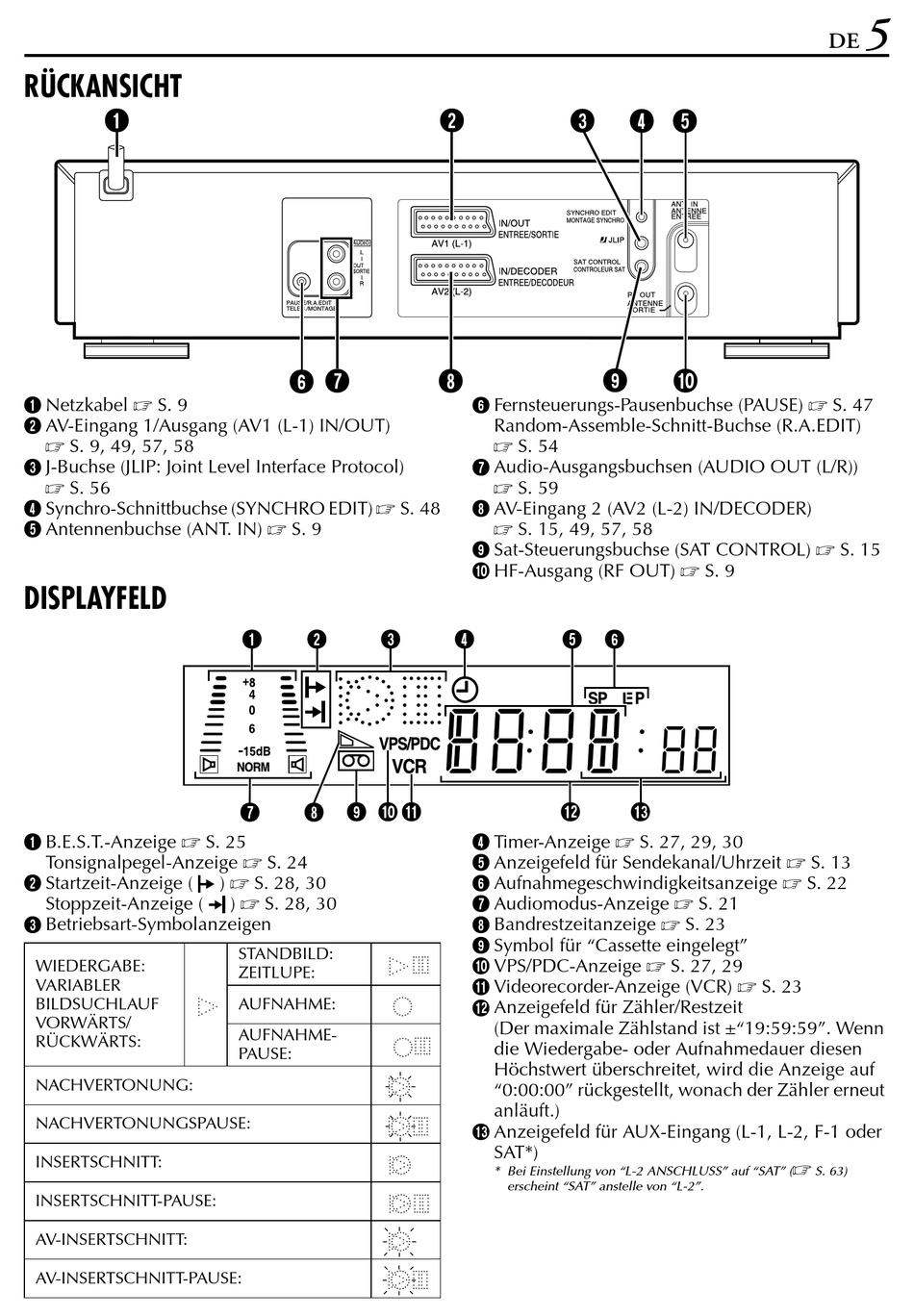

RÜCKANSICHT
A Netzkabel
S. 9
B AV-Eingang 1/Ausgang (AV1 (L-1) IN/OUT)
S. 9, 49, 57, 58
C J-Buchse (JLIP: Joint Level Interface Protocol)
S. 56
D Synchro-Schnittbuchse (SYNCHRO EDIT)
E Antennenbuchse (ANT. IN)
DISPLAYFELD
A B.E.S.T.-Anzeige
Tonsignalpegel-Anzeige
B Startzeit-Anzeige (
Stoppzeit-Anzeige (
C Betriebsart-Symbolanzeigen
WIEDERGABE:
VARIABLER
BILDSUCHLAUF
VORWÄRTS/
RÜCKWÄRTS:
NACHVERTONUNG:
NACHVERTONUNGSPAUSE:
INSERTSCHNITT:
INSERTSCHNITT-PAUSE:
AV-INSERTSCHNITT:
AV-INSERTSCHNITT-PAUSE:
S. 9
S. 25
S. 24
) S. 28, 30
) S. 28, 30
STANDBILD:
ZEITLUPE:
AUFNAHME:
AUFNAHME-
PAUSE:
F Fernsteuerungs-Pausenbuchse (PAUSE)
Random-Assemble-Schnitt-Buchse (R.A.EDIT)
S. 54
G Audio-Ausgangsbuchsen (AUDIO OUT (L/R))
S. 59
H AV-Eingang 2 (AV2 (L-2) IN/DECODER)
S. 48
S. 15, 49, 57, 58
I Sat-Steuerungsbuchse (SAT CONTROL)
J HF-Ausgang (RF OUT)
D Timer-Anzeige
E Anzeigefeld für Sendekanal/Uhrzeit
F Aufnahmegeschwindigkeitsanzeige
G Audiomodus-Anzeige
H Bandrestzeitanzeige
I Symbol für "Cassette eingelegt"
J VPS/PDC-Anzeige
K Videorecorder-Anzeige (VCR)
L Anzeigefeld für Zähler/Restzeit
(Der maximale Zählstand ist ±"19:59:59". Wenn
die Wiedergabe- oder Aufnahmedauer diesen
Höchstwert überschreitet, wird die Anzeige auf
"0:00:00" rückgestellt, wonach der Zähler erneut
anläuft.)
M Anzeigefeld für AUX-Eingang (L-1, L-2, F-1 oder
SAT*)
* Bei Einstellung von "L-2 ANSCHLUSS" auf "SAT" (
erscheint "SAT" anstelle von "L-2".
S. 9
S. 27, 29, 30
S. 13
S. 22
S. 21
S. 23
S. 27, 29
S. 23
5
DE
S. 47
S. 15
S. 63)
