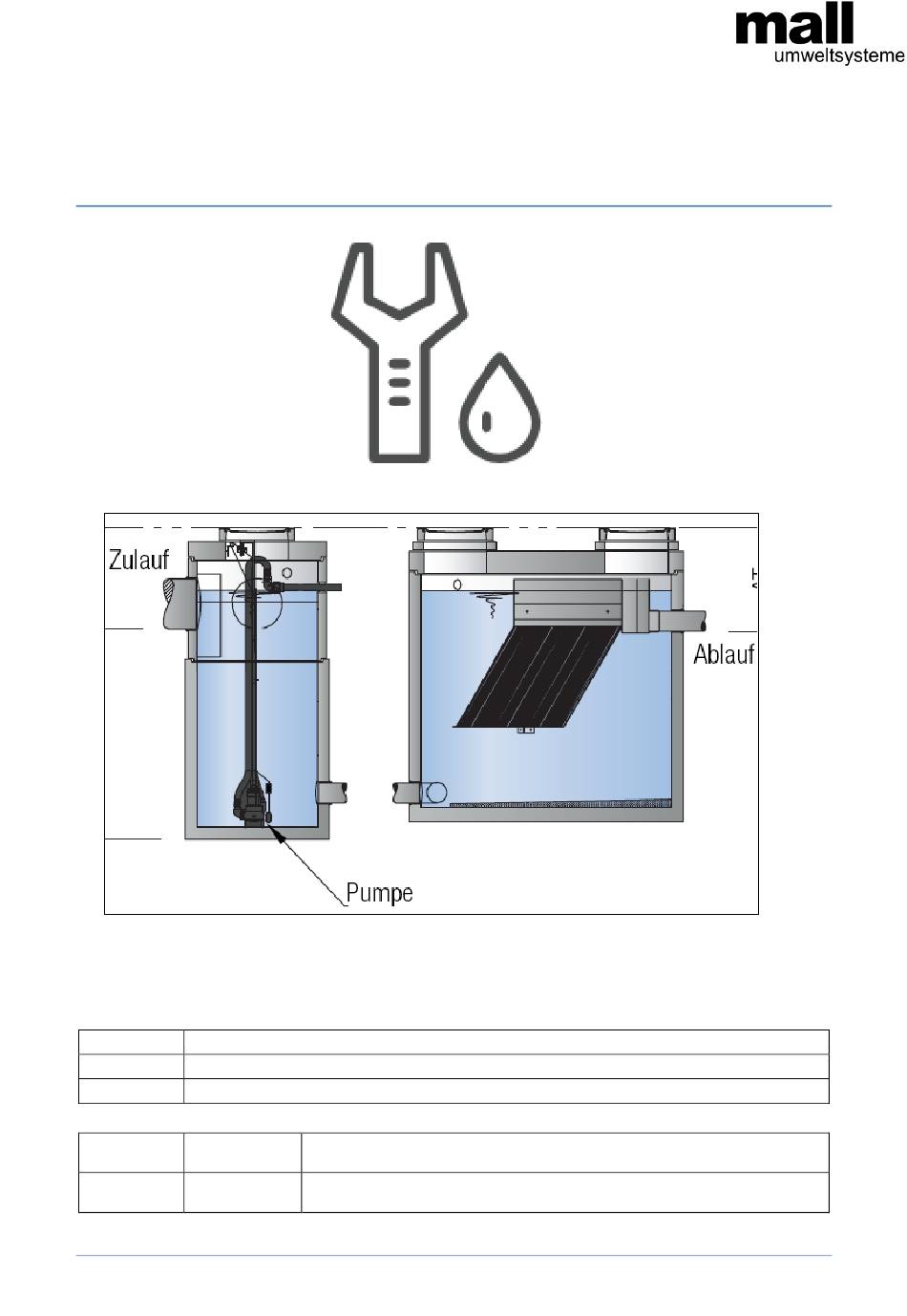

Mall Umweltsysteme ViaKan 4 Einbau- Und Wartungsanweisung
Inhaltsverzeichnis
Mall-Lamellenklärer ViaKan
Anleitung Betrieb / Wartung der Anlagen
1
Einbauanleitung und Technische Daten
2
Betrieb und Wartung der Anlagen
3
Anleitung Mikroprozessor-Steuerung "NWBoD"
Version
Datum
1.0
17.08.2020
Bestandteile der Anlagendokumentation
Beschreibung
Ursprungsversion
Stand: 25.08.2020
/ 16
Seite 1
Inhaltsverzeichnis
Verwandte Anleitungen für Mall Umweltsysteme ViaKan 4
Inhaltszusammenfassung für Mall Umweltsysteme ViaKan 4
- Seite 1 Mall-Lamellenklärer ViaKan Anleitung Betrieb / Wartung der Anlagen Bestandteile der Anlagendokumentation Einbauanleitung und Technische Daten Betrieb und Wartung der Anlagen Anleitung Mikroprozessor-Steuerung "NWBoD" Version Datum Beschreibung 17.08.2020 Ursprungsversion / 16 Seite 1 Stand: 25.08.2020...
-
Seite 2: Inhaltsverzeichnis
Mall GmbH, Hüfinger Str. 39 – 45, 78166 Donaueschingen 0 Inhalt Inhalt ............................... 2 Objektbezogene Daten ........................3 Standort: ..........................3 Ansprechpartner ........................3 Daten zur Anlage ........................4 Trennbauwerk ........................4 Behandlungsbecken / Lamellenklärer ................4 Systemeinstellungen ....................... 4 Randbedingungen........................... -
Seite 3: Objektbezogene Daten
Mall GmbH, Hüfinger Str. 39 – 45, 78166 Donaueschingen 1 Objektbezogene Daten 1.1 Standort: Betreiber Straße Nr. PLZ / Ort Tel. / Fax E-Mail 1.2 Ansprechpartner Untere Wasserbehörde Straße Nr. PLZ / Ort Tel. / Fax E-Mail Planer Straße Nr. PLZ / Ort Tel. -
Seite 4: Daten Zur Anlage
Mall GmbH, Hüfinger Str. 39 – 45, 78166 Donaueschingen 1.3 Daten zur Anlage Anlage Nr. ______________ (eindeutige Bezeichnung, nur bei mehreren Anlagen im Betrieb) Anlagentyp Mall-ViaKan __ __ Trennbauwerk Beckenmaße Durchmesser innen Länge / Breite Nennleistung Behandlungsbecken / Lamellenklärer Beckenmaße Durchmesser innen Länge / Breite Wassertiefe... -
Seite 5: Randbedingungen
Mall GmbH, Hüfinger Str. 39 – 45, 78166 Donaueschingen 2 Randbedingungen 2.1 Allgemeines Lamellenklärer ViaKan sind nach dem Stand der Technik entwickelt, mit größter Sorgfalt gefertigt und unterliegen einer ständigen Qualitätskontrolle. Die vorliegende Betriebsanleitung soll es erleichtern, die Anlage kennenzulernen und ihre bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Betriebsanleitung enthält wichtige Hinweise, um die Anlage sicher, sachgerecht und wirtschaftlich zu betreiben. -
Seite 6: Begriffe
Mall GmbH, Hüfinger Str. 39 – 45, 78166 Donaueschingen 2.3 Begriffe Begriff Erläuterung ViaKan Lamellenklärer mit automatischer Beckenentleerung Trennbauwerk Stahlbetonbehälter zum unterirdischen Einbau. Anschluss an die Regenwas- serkanalisation der zu entwässernden Fläche, Anschluss an die weiterfüh- rende Regenwasserkanalisation (Abfluss 2 bzw. Abschlag), Anschluss an das Behandlungsbecken (Abfluss 1). -
Seite 7: Schemazeichnung
Mall GmbH, Hüfinger Str. 39 – 45, 78166 Donaueschingen 2.4 Schemazeichnung Seite 7 / 16 Stand: 25.08.2020... -
Seite 8: Bemessungsgrundlagen

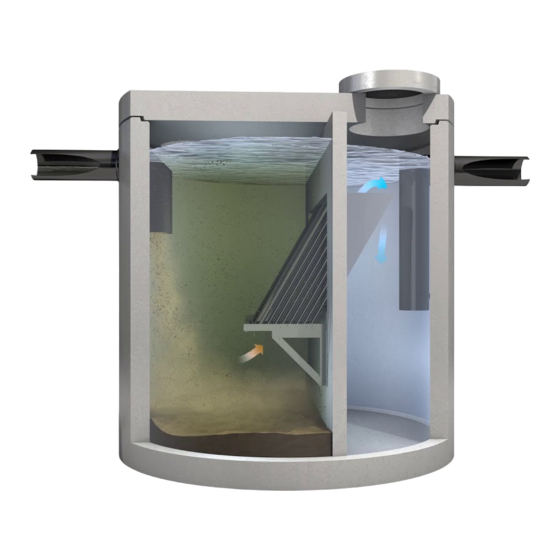

Mall GmbH, Hüfinger Str. 39 – 45, 78166 Donaueschingen 3 Bemessungsgrundlagen 3.1 Lamellenklärer Durch die Optimierung des Strömungsweges und die Reduzie- rung des Absetzweges zwischen den parallel angeordneten Platten oder Profilen wird die Sedimentationsleistung erheblich unterstützt und verbessert. Insbesondere sehr feine Stoffe, die aufgrund ihrer hohen spezifi- schen Oberfläche einen entscheidenden Teil zur Gewässerbe- lastung beitragen, werden besser abgeschieden als dies in frei durchflossenen Becken der Fall ist. -
Seite 9: Steuerung
Mall GmbH, Hüfinger Str. 39 – 45, 78166 Donaueschingen Der beginnende Regen fließt der Anlage ungehindert zu. Das Wasser wird im Trennbauwerk aufge- fangen und beruhigt. Durch eine Leitung im Sohlbereich der Becken wird das Wasser in das Behand- lungsbecken geleitet. Beide Becken füllen sich parallel. Durch diese Weise der Beckenfüllung werden grobe Stoffe direkt im Trennbauwerk zurückgehalten, so dass diese auf jeden Fall bei Regenende ent- sorgt werden können und nicht auf der Sohle des Behandlungsbeckens liegen bleiben. -
Seite 10: Nachweis Der Hydraulischen Wirksamkeit
Mall GmbH, Hüfinger Str. 39 – 45, 78166 Donaueschingen 3.6 Nachweis der hydraulischen Wirksamkeit Hydraulisch wirksame Flächen Unter Beachtung der Vorgaben unter Abs. 3.1 ergibt sich für ein Lamellenelement eine wirksame Flä- che von �� = 10 ∙ 1,15 ∙ 0,55/������60° = 3,7 ��² bzw. für die Regelkonfigurationen von: ������,������... -
Seite 11: Schadstoffreduktion
Mall GmbH, Hüfinger Str. 39 – 45, 78166 Donaueschingen 3.7 Schadstoffreduktion Vorbemerkung Durch die in Abs. 3.3 beschriebene Verfahrensweise werden bei Ansatz von 15 l/(s*ha) ca. 10 – 20 % des Wassers in die SW-Kanalisation gepumpt; bei Ansatz von größeren kritischen Regenspenden ent- sprechend mehr. -
Seite 12: Eigenkontrollen (Inspektion)
Mall GmbH, Hüfinger Str. 39 – 45, 78166 Donaueschingen 4 Eigenkontrollen (Inspektion) Zur Sicherstellung des einwandfreien Betriebs sollen durch den Betreiber der Anlage oder durch eine autorisierte, eingewiesene Person folgende überwachende Tätigkeiten ausgeführt werden: Intervall für die Eigenkontrolle: Quartalsweise Auszuführende Arbeiten sind: ... -
Seite 13: Betriebsdokumentation
Mall GmbH, Hüfinger Str. 39 – 45, 78166 Donaueschingen 4.3 Betriebsdokumentation Die nachfolgende Tabelle dient zum Nachweis des ordnungsgemäßen Betriebs gegenüber der Wasserbehörde. Laufzeit Wassermenge für Datum Schwimmer- Pumpe Sensor S1 Pumpe Kanalisation schalter S2 B Aktuell – E x Pumpleistung B vorher Die Tabelle ist unter www.mall.info... -
Seite 14: Wartung
Mall GmbH, Hüfinger Str. 39 – 45, 78166 Donaueschingen 5 Wartung Zusätzlich zu den Eigenkontrollen soll im Abstand von zwölf Monaten eine Wartung durchgeführt werden. Hierbei sind zusätzlich zu den Eigenkontrollen folgende Arbeiten auszuführen: Intervall für die Wartung: Jährlich Entnahme, Reinigung und Funktionskontrolle von Schwimmersonde und Schwimmerschalter ... -
Seite 15: Muster Wartungsprotokoll
Mall GmbH, Hüfinger Str. 39 – 45, 78166 Donaueschingen 5.1 Muster Wartungsprotokoll 1. Zustand der Anlage Sammelbecken Steuerung Überlauf Abdeckung (normgerecht) Klasse / Kontrolle 2. Sonden Einbaulage Funktion geprüft Schwimmerschalter Schwimmersonde 3. Steuerung Funktionsprüfung Fehlerspeicher Fehlerstatus 4. Bauwerke, Bauteile Verschmutzungen, Schlammablagerungen Trennbauwerk Ggf. - Seite 16 Mall GmbH, Hüfinger Str. 39 – 45, 78166 Donaueschingen Monteur Handy-Nr. E-Mail Unterschrift Kunde Unterschrift Monteur Seite 16 / 16 Stand: 25.08.2020...
