MFJ 1234 Benutzerhandbuch
Werner Schnorrenberg - DC4KU

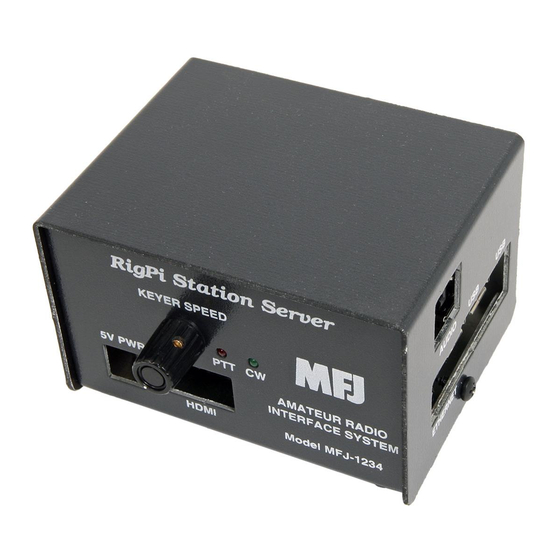

MFJ-1234, RigPi Station Server
Der MFJ-1234 ist ein Stationsserver, über den sich eine Amateurfunkstation mit Hilfe eines Web-
Servers (Internet-Explorer, Opera Browser, Google Chrome) von einer beliebigen Plattform (iPhone
IOS, Android, PC) fernsteuern läßt. Man kann ihn auch als Stationscomputer verwenden, um digitale
Modi wie den FT8 zu erstellen oder sogar um QSOs zu protokollieren. Dies basiert auf einem
Raspberry Pi3, in dem eine Audiokarte und ein elektronischer Keyer zusätzlich eingebaut sind. Es läßt
sich praktisch jeder Transceiver anschließen. Die Fernbedienung des Transceivers verläuft dabei über
zwei getrennte Wege, mit der Steuerung des Transceivers über einen Web-Browser und mit der
Übertragung der Audiosignale (Mikrofon und Lautsprecher) über einen VoIP-Server.
Nachfolgend beschreibe ich die Installation der RigPi-Software im Zusammenspiel mit einem ICOM
IC-7300 Transceiver.
1.) Inbetriebnahme
Den RigPi über ein USB-Kabel mit dem IC7300 verbinden und über ein LAN-Kabel mit dem Router
(Bild 1). Dann die Stromversorgung (5V/2,5A) einschalten. Nach ca. 1 Minute den Router über den
PC öffnen und in Heimnetz -> Netzwerk prüfen, ob der RigPi vom Router als Netzwerkgerät erkannt
wurde und welcher Name und welche IP-Adresse an ihn vergeben wurde. In meinem Router
erscheint unter Netzwerk: "rigpi.local" unter der Adresse "192.168.178.26" (Bild 2).
Home-Network
ICOM IC-7300
USB
Bild 1: Fernsteuerung des IC-7300 im Heimnetzwerk und im Internet
www.dc4ku.darc.de
Internet
www
RigPi
Router
LAN
LAN/WLAN
5V, 2A
LAN/WLAN
PC/
Notebook
PC
Home-Network
Internet
LAN/WLAN
PC/
Notebook
DSL
14.02.2020
PC
Notebook
Tablet
iPad
Smartphone
iPhone
1
Inhaltszusammenfassung für MFJ 1234
- Seite 1 14.02.2020 MFJ-1234, RigPi Station Server Der MFJ-1234 ist ein Stationsserver, über den sich eine Amateurfunkstation mit Hilfe eines Web- Servers (Internet-Explorer, Opera Browser, Google Chrome) von einer beliebigen Plattform (iPhone IOS, Android, PC) fernsteuern läßt. Man kann ihn auch als Stationscomputer verwenden, um digitale Modi wie den FT8 zu erstellen oder sogar um QSOs zu protokollieren.
- Seite 2 Werner Schnorrenberg - DC4KU www.dc4ku.darc.de 14.02.2020 Bild 2: Mein Router vergibt an "rigpi.local" die Adresse "192.168.178.26" Nach Doppelklick auf rigpi.local oder Eingabe von 192.168.178.26 in einen Web-Browser, öffnet sich am PC die Oberfläche des RigPi (Bild 3). Dort unter Username "admin" eingeben und Passwort frei lassen.
- Seite 3 Werner Schnorrenberg - DC4KU www.dc4ku.darc.de 14.02.2020 Bild 5: System Settings mit gültiger LAN-IP und WAN-IP (öffentliche Adresse des Routers), notieren! Nach Klick auf "Tuner" öffnet sich das Tuner-Fenster (Bild 6). Klickt man anschließend auf "Connect Radio" startet RigPi aber noch nicht, weil die Software im RigPi noch nicht passend ist eingestellt ist und einige Grundeinstellungen (Settings) im IC-7300 noch erforderlich sind.
- Seite 4 Werner Schnorrenberg - DC4KU www.dc4ku.darc.de 14.02.2020 Remote-Control Betrieb, verbindet sich der Mumble-Server (Murmel) automatisch mit dem Mumble- Client im PC oder Smartphone und überträgt auf diese Weise die Audiosignale per Voice over IP (VoIP). Der Browser wird nur für die Verbindung zum RigPi verwendet und überträgt kein Audio. Zur Sicherstellung der richtigen Einstellungen, auf Configure ->...
- Seite 5 Werner Schnorrenberg - DC4KU www.dc4ku.darc.de 14.02.2020 Bild 9: Mumble-Client App auf iPad Air (links) und Einstellungen (rechts), Force TCP -> ON 4.) Einstellungen am IC-7300 Am IC-7300 müssen noch einige Settings vorgenommen werden, damit sich der Transceiver vom RigPi steuern läßt. Dazu am IC-7300 auf Menü -> SET gehen und folgendes einstellen: Bild 10: IC-7300 ->...
- Seite 6 Werner Schnorrenberg - DC4KU www.dc4ku.darc.de 14.02.2020 Bild 11: RigPi in Verbindung mit einem PC (links) und zu einem iPad Air (rechts) Nach Klick auf "Connect Radio" oder "Disconnect Radio" wird die Verbindung zum IC-7300 zu- oder abgeschaltet. Über "PWR ON" und "PWR AUS" kann der Transceiver komplett ein- oder ausgeschaltet werden.
- Seite 7 Werner Schnorrenberg - DC4KU www.dc4ku.darc.de 14.02.2020 Mumble Bild 13: Portfreigaben für die CAT-Steuerung und Mumble VoIP Nach erfolgter Portfreigabe, ist der IC-7300 im Internet jetzt weltweit erreichbar. Zum Test schaltet man sein Smartphone oder Tablet auf 3G/LTE und tippt im Browser die öffentliche Adresse des Routers gefolgt von der Port-Weiterleitung des RigPi ein, also https://91.36.95.106:61649 (s.
- Seite 8 Werner Schnorrenberg - DC4KU www.dc4ku.darc.de 14.02.2020 die neue SD-Card kopiert, was wiederum ca. 15 Minuten dauert. Anschließend besitzt man (zur Sicherheit) ein Backup seiner RigPi Software. Bild 15: SD-Card im PC, boot (J:) Bild 16: Kopieren des Inhalts der SD-Card auf den Desktop des PCs 8.) Zusammenfassung Folgende Schritte müssen durchgeführt werden, damit die Fernsteuerung am IC-7300 funktioniert.
- Seite 9 Werner Schnorrenberg - DC4KU www.dc4ku.darc.de 14.02.2020 Werner Schnorrenberg DC4KU 14.02.2020, Rev. 8.6.2020 Literatur (1) RigPi Manual https://rigpi.net/downloads/RigPi.pdf (2) RigPi Group/Support https://groups.io/g/RigPi (3) RigPi Homepage https://rigpi.net/ (4) IC-7300 - RemoteTX FA 10/2019 http://www.dc4ku.darc.de/IC-7300_RemoteTx.pdf (5) IC-7300 Remote Control Software Icom RS-BA1 Vers.2 FA 2/2020 http://www.dc4ku.darc.de/RS-BA1.pdf (6) IC-7300 Remote Control Software Win4Icom Suite...
