ThyssenKrupp 181004 Bedienungsanleitung

Materials Services I Materials Germany
Elektronischer Magnetpolprüfer
Funktion
Dieser handliche Magnetpolprüfer erzeugt eine sofortige,
verzögerungsfreie Anzeige des Magnetpoles. Ein einfacher
Taster aktiviert die interne Elektronik, die dann augenblicklich
den entsprechenden Magnetpol durch eine Leuchtdiode anzeigt.
Die grüne LED markiert den Südpol und die rote den Nordpol.

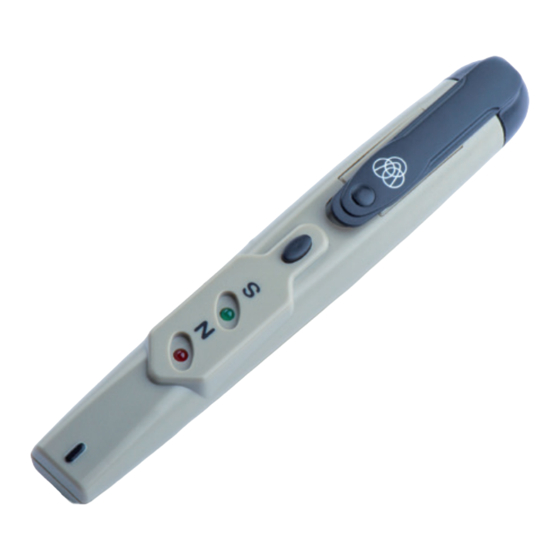

In der Spitze des in Form eines Schreibgerätes ausgeführten
Polprüfers ist der Sensor untergebracht. Die schwarze Markierung
kennzeichnet die Mitte und Lage des Sensors. Durch den
geringen Abstand des Sensors vom zu prüfenden Magneten
kann auch eine kleine Polteilung erkannt werden. Wechselt die
Leuchtdiode beim Überstreichen des Magneten von grün auf
rot, so wird dadurch der Übergang eines Südpols zum Nordpol
gekennzeichnet. Ebenfalls kann die neutrale Zone des Magneten
exakt ermittelt werden. Es wird vorausgesetzt, dass der Polprüfer
hierbei senkrecht auf dem Magneten steht.
Bei mechanischen Polprüfern
Impulsfelder der Sensormagnet ummagnetisiert wird. Dies
resultiert in einer entgegengesetzten Anzeige der Magnetpole.
Hierdurch kann es zu fatalen Folgen bei der Montage von
Magneten kommen. Mechanische Polprüfer haben weiterhin
den Nachteil, dass der Drehmagnet in einer empfindlichen und
leichtgängigen Lagerung gehalten werden muss. Dies führt
einerseits zu einer gewissen Trägheit der Anzeige und erfordert
andererseits einen mechanischen Schutz des empfindlichen
Magneten; dadurch entsteht ein Luftspalt zwischen dem
kann es vorkommen, dass durch
Sensormagneten und dem zu erfassenden Magnetpol. Feine
Polteilungen und kleine Magnete sind deshalb nicht mehr zu
erkennen.
Der elektronische Magnetpolprüfer
von ca. 15 mT. Er ist robust gebaut, besitzt keine beweglichen
Teile, reagiert trägheitslos und ist auch im Dunkeln sowie an
weniger zugänglichen Stellen ablesbar. Selbst bei sehr hohen
Magnetfeldern kann keine Ummagnetisierung oder Zerstörung
des Sensors auftreten.
Anwendung
Messung magnetischer Streufelder bei
Verpackungen
Spulentest
Überprüfung der Magnetisierungsrichtung
Hilfestellung bei der:
• Montage von Motoren
• Montage magnetischer Spannblöcke
• Fehleranalyse
• Qualitätskontrolle von Multipolen
Type
181004
reagiert ab einer Flussdichte
