PART-NO.: 66602ADE00
GENUINE ACCESSORIES
PARKING DISTANCE CONTROL
- FRONT -
Installation instructions
Einbauanleitung
Instructions de montage
Inbouwhandleiding
Monteringsvejledning
Istruzioni per il montaggio
Montage vejledning
Instruções de montagem
Instrucciones de montaje
Montageanvisning
Návod k instalaci
Asennusohjeet
Instrukcja instalacji
Pokyny pre montáž
Inhaltsverzeichnis
Inhaltszusammenfassung für Kia 66602ADE00
- Seite 1 PART-NO.: 66602ADE00 GENUINE ACCESSORIES PARKING DISTANCE CONTROL - FRONT - Installation instructions Einbauanleitung Instructions de montage Inbouwhandleiding Monteringsvejledning Istruzioni per il montaggio Montage vejledning Instruções de montagem Instrucciones de montaje Montageanvisning Návod k instalaci Asennusohjeet Instrukcja instalacji Pokyny pre montáž...
- Seite 2 PRE-INSTALLATIONS CAUTIONS/NOTES: We would expressly point out that assembly not carried out properly tting manuals are subject to alteration without notice, please ensure that these in- by a competent installer will result in cancellation of any right to structions are read and fully understood before commen- damage compensation, especially the right required by the laws in cing installation.

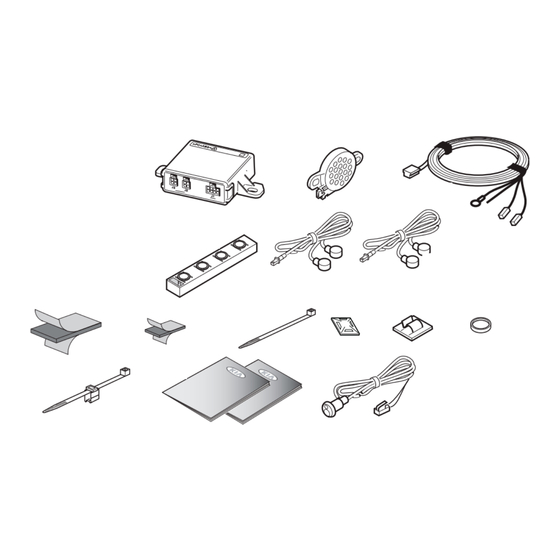

- Seite 3 8 mm TORX 20 10 mm Ø 20 mm 13 mm Ø 10 mm Ø 2 mm PART LIST - Parking Distance Control (66602ADE00) GB Part list IT Elenco componenti CZ Seznam dìlů DE Einzelteilliste NO Delliste FI Osaluettelo FR Liste de pieces PT Lista de peças...
- Seite 4 CONNECTIONS - Parking Distance Control (66602ADE00) K0057 ROUGE ROOD ROSSO VERMELHO ROJO ČERVENÁ PUNAINEN CZERWONY КРАСНЬІЙ ČERVENÝ BLACK SCHWARZ NOIR ZWART SORT NERO SVART PRETO NEGRO SVART ČERNÁ MUSTA CZARNY ЧΕРНЬІЙ ČIERNY GREEN GRÜN VERT GROEN GRØN VERDE GRØNN VERDE VERDE GRÖN...
- Seite 5 PAINTING - Parking Distance Control (66602ADE00) K0004 IXELL Max 80 µ Min 60 µ...
- Seite 6 SPECIAL CONFIGURATION cee’d 5dr + wagon 2012 cee’d GT 5dr 2013 sensitivity pro_cee’d + cee’d GT 3dr 2013 sensitivity SORENTO 2012 sensitivity K0121...
-
Seite 7: Special Configuration
SPECIAL CONFIGURATION CARENS 2013 sensitivity K0159... - Seite 8 ignition key remove J2 e J3 sensor connectors ignition key the system 2” beeps for 2 seconds Beep x1 after beeping disconnect the 3” buzzer for 3 seconds and re-connect Beep x2 Beep x3 exit from set-up programming by ignition key OFF and re-connect J2 and J3 sensors connectors Beep x4...
- Seite 9 the system beeps 6 time Beep x6 Beep x1 Volume speaker setting For speaker selection disconnect the speaker connector during T1. Keep it disconnected minimum 3 sec and 3” reconnect it again. Go to page 10 Beep x2 Obstacle detection sensitivity setting For speaker selection sensitivity...
- Seite 10 To enter the menu for setting the parameters disconnect for 3 seconds and reconnect the speaker connector Beep x1 low volume 3” page 9 Beep x2 medium volume 3” page 9 Beep x3 high volume 3” page 9 EXIT...
- Seite 11 sensitivity To enter the menu for setting the parameters disconnect for 3 seconds and reconnect the speaker connector Beep x1 low sensitivity sensitivity 3” page 9 Beep x2 medium sensitivity sensitivity 3” page 9 Beep x3 high sensitivity sensitivity 3” page 9 EXIT...
- Seite 12 To enter the menu for setting the parameters disconnect for 3 seconds and reconnect the speaker connector Beep x1 3” page 9 20 - 30 cm Beep x2 3” page 9 31 - 40 cm Beep x3 3” page 9 41 - 50 cm EXIT...
- Seite 13 To enter the menu for setting the parameters disconnect for 3 seconds and reconnect the speaker connector Beep x1 3” page 9 30 - 40 cm Beep x2 3” page 9 41 - 50 cm Beep x3 3” page 9 51 - 60 cm Beep x4 3”...
- Seite 15 cee’d 5dr + wagon 2012 cee’d GT 5dr 2013 ---------------------------------Pag..17 pro_cee’d + cee’d GT 3dr 2013 ---------------Pag..39 SORENTO 2012 ------------------------------------Pag..63 CARENS 2013 --------------------------------------Pag..77...
-
