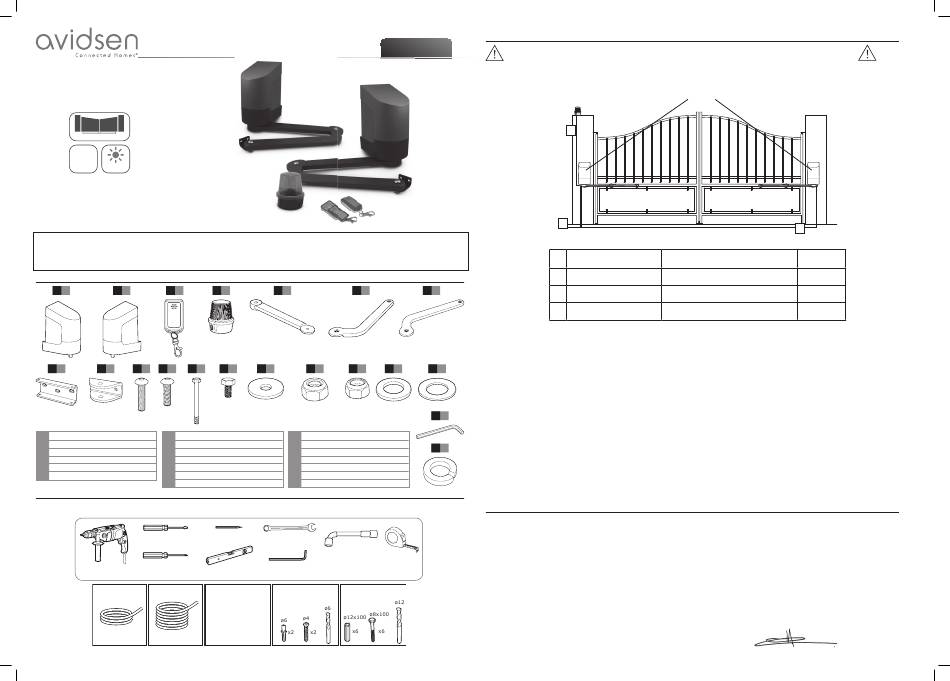

Installazione - avidsen ORANE400 Installation

Kit di automazione a bracci articolati
Per cancelli a 2 battenti
GUIDA DI AVVIAMENTO RAPIDO
≤200kg ≤200kg
≤2,5m ≤2,5m
24V
option
Grazie per aver acquistato un automatismo per cancelli AVIDSEN.
Il presente documento è una guida di avviamento rapido nella quale sono indicati le principali fasi di installazione e il materiale necessario. Prima di eseguire
l'installazione, scaricare il manuale d'installazione al seguente indirizzo: www.avidsen.com/produits/recherche.php.
Attenzione: Le istruzioni di sicurezza e le istruzioni d'installazione si trovano nel manuale d'installazione. Seguire attentamente tutte le istruzioni:
un'installazione non corretta può provocare il ferimento grave delle persone.
CONTENUTO DEL KIT:
1 1 3
x 1 x 1 x 2
8 x 2 9 x 2 10 x 2 11 x 2 12 x 4
1 Motore sinistro con elettronica integrata 7 Braccio anteriore destro
2 Motore destro 8 Squadra di fi ssaggio pilastro
3 Telecomando 9 Piastra di fi ssaggio cancello
4 Lampeggiante 10 Vite M12 CHC – L50
5 Braccio posteriore 11 Vite M12 CHC – L40
6 Braccio anteriore sinistro 12 Vite M8 – L80
13 Vite M8 – L15
MATERIALE OCCORRENTE (NON INCLUSO)
Gli utensili e la viteria necessari per l'installazione devono essere in buono stato e devono essere conformi alle norme di sicurezza vigenti.
1 giravite a taglio
1 trapano 1 giravite a croce 1 livella a bolla
lampeggiante motore dx
La scelta di un sistema
di viti / dadi adatto
lo spessore della porta.
Ci sono 4 punti di
3m di cavo
8m di cavo
2 x 0,5mm2 2 x 1,5mm2
ORANE400
Codice: 114156
4 5 6
x 1 x 2 x 1
13 x 2 14 x 2 15 x 4 16 x 4 17 x 4
14 Rondella D27-9-2
15 Dado M12
16 Dado M8
17 Rondella nylon D20-12-2
18 Rondella nylon D20-12-1
19 Chiave a brugola
20 Rondella elastica
1 chiave a forchetta
1 matita
da 13
1 chiave a pipa da 19 1 metro
e 1 chiave a pipa
1 chiave a brugola
da 13
da 3mm
fi ssaggio del fi ssaggio dei motori
fi ssare alette
lampeggiante al ai pilastri:
sul portale:
pilastro
fi ssaggio

INSTALLAZIONE

Istruzioni di sicurezza: leggere attentamente tutte le istruzioni di sicurezza consultando il manuale d'installazione.
Prima di eseguire l'installazione, scaricare il manuale d'installazione al seguente indirizzo: www.avidsen.com/produits/recherche.php.
V3
Vista d'insieme:
I cavi utilizzati devono essere adatti all'uso all'esterno (es. tipo H07RN-F).
Il passaggio dei cavi tra i due pilastri deve essere conforme alle norme vigenti (NFC 15-100).
Il cavo di alimentazione del motoriduttore deve trovarsi a 80cm di profondità e deve essere segnalato da un'apposita griglia rossa.
Lampeggiante
2
1
Elenco dei cavi:
Connessione
1 Linea alimentazione 230Vac
7
x 1
2 Lampeggiante
3 Motore di destra
L'installazione prevede 4 fasi:
1. Posa dei motori sui pilastri e sul cancello e posa del lampeggiante.
2. Collegamento elettrico:
- del motore destro alla scheda elettronica (nel motore sinistro)
- del lampeggiante alla scheda elettronica (nel motore sinistro)
- del motore sinistro alla rete elettrica. Quest'ultimo collegamento deve essere eseguito da personale qualifi cato (elettricista, ecc.)
18 x 2
3. Regolazione e messa in funzione:
Attenzione: Mettere in tensione l'impianto solo dopo aver eseguito tutti i collegamenti.
- Leggere il capitolo del manuale d'installazione sulle regolazioni semplici.
- Avviare l'autoapprendimento della corsa (tenere premuto il tasto "+" per 3 secondi)
- Programmare i telecomandi:
- tenere premuto il tasto "-" per 3 secondi
19
x 1
- premere "OK".
- premere il pulsante del telecomando da memorizzare
- Ripetere la procedura per ogni telecomando
- Selezione della modalità di funzionamento:
Come impostazione predefi nita la chiusura automatica è disabilitata. Per abilitarla:
20
x 2
- Tenere premuto il tasto "PROG" per 3 secondi
- Premere "OK".
- Premere il tasto "+".
- Premere "OK".
4. Prove di funzionamento: Leggere il capitolo del manuale inerente l'uso del cancello e eseguire delle prove di funzionamento (apertura/chiusura, provocare il rilevamento di un
ostacolo, interrompere il fascio delle fotocellule (opzionali)), in modo da prendere dimestichezza con l'uso dell'automatismo e controllare che funzioni correttamente. Dopo aver
effettuato le prove è possibile che sia necessario eseguire alcune modifi che (in particolar modo per regolare la forza del motore).
DICHIARAZIONE DI CONFORMITÀ
Alla direttiva R&TTE AVIDSEN dichiara che il dispositivo seguente: Kit di automazione a bracci articolati ORANE400 codice 114156
È conforme alla direttiva R&TTE 99/5/CE e che tale conformità è stata valutata in ottemperanza delle seguenti norme vigenti:
• EN 301489-3 V1.6.1
• EN 301489-1 V1.9.2
• EN 300220-1 V2.4.1
• EN 300220-2 V2.4.1
• EN 55014-2 :1997+A1 :2001+A2 :2008
• EN 55014-1 :2005+A1 :2009+A2 :2011
• EN 61000-3-2 :2014
• EN 61000-3-3 :2013
• EN 60335-1 :2012
• EN 60335-2-103 :2003 + A11 :2009
Il telecomando fornito insieme al prodotto di cui sopra è conforme alla direttiva R&TTE 99/5/CE e che tale conformità è stata valutata in ottemperanza delle seguenti norme vigenti:
• EN 301489-3 V1.6.1
• EN 301489-1 V1.9.2
• EN 300220-1 V2.4.1
• EN 300220-2 V2.4.1
• EN 60950-1:2006 + A11:2009+A1:2010+A2:2013
motori
3
Interno della proprietà
Cavo Lunghezza max.
Cavo 3 x 2,5mm2 (lunghezza superiore a 30m)
Non limitata
Cavo 3 x 1,5mm2 (lunghezza inferiore a 30m)
Cavo 2 x 0,5mm2 15m
Cavo 2x1,5mm² 10m
Chambray les Tours, 20/12/15
Alexandre Chaverot, presidente
