Beschreibungen zum Bedienfeld

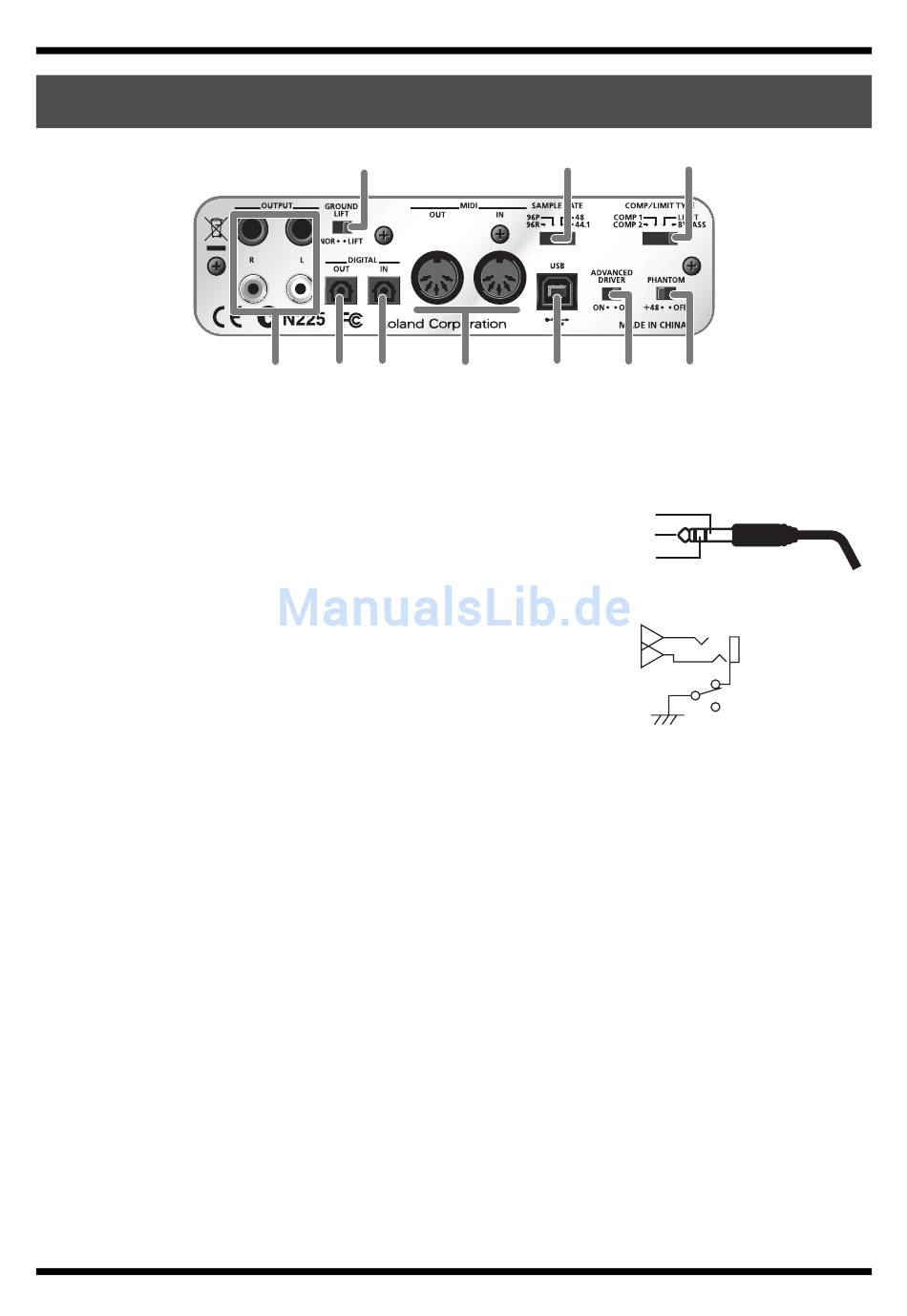

Rückseite
fig.rear.eps
14. Master-Ausgänge (TRS symmetrisch, RCA-Cinch)
Dies sind die Ausgangsbuchsen für analoge Audiosignale. Die Klinkenbuchsen und die RCA-Cinch-
Buchsen geben dasselbe Signal aus. Nutzen Sie den passenden Anschluss für das entsprechende
Gerät oder Kabel.
* Die Anschlussbelegung der symmetrischen TRS-Master-
Ausgänge ist rechts dargestellt. Stellen Sie Verbindungen
nur nach vorheriger Prüfung der Belegung der Geräte
her, die Sie anschließen wollen.
15. Ground Lift-Schalter
In der Regel kann dieser Schalter in der NORMAL (NOR)-Position
bleiben. Wenn Sie Geräusche (Brummen) aufgrund eines
Massekreises feststellen, können Sie diese Geräusche u. U.
unterbinden, indem Sie den Schalter auf die LIFT-Position stellen,
sodass der Massekontakt (MANTEL) der symmetrischen TRS-
Master-Ausgangsbuchsen von der Masse getrennt ist.
16. Digitalausgang (optisch)
Dies ist ein Ausgang für digitale Audiosignale. Verwenden Sie diesen Anschluss, wenn Sie ein
Audiosignal digital an digitale Audiogeräte wie MD oder DAT ausgeben möchten. Verwenden Sie ein
optisches Kabel für die Verbindung.
17. Digitaleingang (optisch)
Hierbei handelt es sich um einen Eingang für digitale Audiosignale. Verwenden Sie diesen Anschluss,
wenn Sie ein Audiosignal digital von digitalen Audiogeräten wie CD, MD oder DAT eingeben möchten.
Verwenden Sie ein optisches Kabel für die Verbindung.
18. MIDI IN/OUT-Anschlüsse
Hierbei handelt es sich um MIDI-Anschlüsse, die MIDI-Nachrichten zwischen Computern übertragen
und empfangen.
* Die MIDI IN/OUT-Anschlüsse stehen nicht zur Verfügung, wenn Sie das UA-25EX im Standardtreiber-
Modus verwenden (S. 14).
19. Auswahlschalter der Sample Rate
Dieser Schalter gibt die Sampling-Frequenz an, mit der Audiodaten aufgezeichnet und wiedergegeben
werden. Wenn Sie die Einstellung dieses Schalters ändern, müssen Sie alle Software schließen und das
USB-Kabel zwischen dem UA-25EX und dem Computer trennen und wieder anschließen.
* Wenn Sie im Standardtreiber-Modus (mit ausgeschaltetem ADVANCED DRIVER-Schalter) arbeiten, ist
unabhängig von der Einstellung des Auswahlschalters der Sample Rate die Rate auf 44,1 kHz festgelegt.
* Wenn Sie 96 kHz verwenden möchten, stellen Sie den Schalter beim Aufnehmen auf „96R" und beim
Wiedergeben auf „96P".
12
15
14
16
17
19
21
18
20
MASSE (MANTEL)
HEISS (SPITZE)
KALT (RING)
22
23
Master-Ausgang
(TRS-Balance)
NOR
LIFT
