Internet-Anleitung

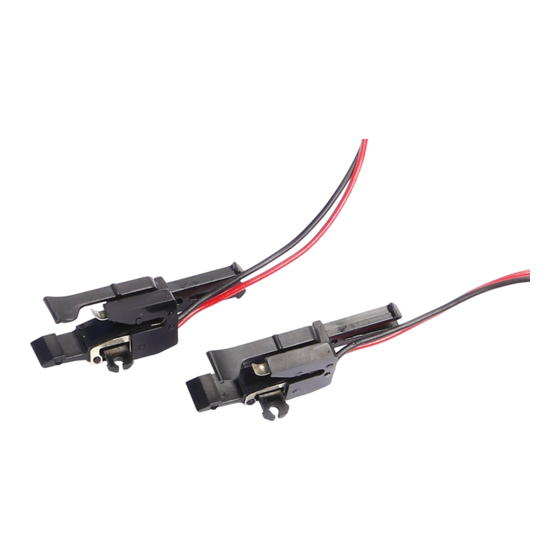

stromführende Kurzkupplung # 56047
Online instruction sheet for current conducting couplers # 56047
Bitte beachten Sie, dass jeweils verschiedenfarbige Kabel der stromführenden Kurzkupplung auf der
Baugruppen-Platine (z.B. Beleuchtungsbausatz) miteinander verbunden werden.
Bei Wagen ohne Baugruppen-Platine kann eine Direktverbindung verschiedenfarbiger Kabel erfolgen.
Bitte beachten Sie beim Anschluss der Kupplungskabel generell die Herstellerinformationen der anzuschließenden
.
Baugruppen-Platinen
Please note that the first coupler's red wire is connected to the second coupler's black wire via the circuit board contacts.
The same is true for the first coupler's black wire, which connects with the second coupler's red wire via the circuit board
contacts. On cars without interior lighting kits, the red wire from coupler 1 should be connected to the black wire of
coupler 2, and the black wire of coupler 1 should be connected to the red wire of coupler 2. Please note any relevant
information provided by manufacturers of non-PIKO interior lighting kits when installing PIKO current conducting cou-
plers on other manufacturers' circuit boards.
Anschlussprinzip
Connecting the coupler wires
to a PIKO circuit board:
Die Kontaktbezeichnungen können abhängig von Platine und Hersteller abweichen -
siehe diesbezügliche Montageanleitung
Soldering pad locations may vary depending on the circuit board and manufacturer –
please refer to the lighting kit installation instructions.
Hinweise:
• Bitte achten Sie darauf, dass die Beweglichkeit der Kupplungen und Drehgestelle nicht durch
die Kabel beeinträchtigt wird
• Bitte halten Sie die folgenden Grenzwerte der stromführenden Kurzkupplung ein:
max. Spannung 24 V, max. Strom 1 A
Caution:
• Make sure that the wires do not interfere with the movement of the coupling mechanism or the trucks
• The max. voltage for the current conducting couplers is 24 V, 1 A
56047-90-7010
!
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
!
WL - Lötpunkt für Kabel an Radschleifer links
WL - Soldering pad for wire from left wheel contact
WR - Lötpunkt für Kabel an Radschleifer rechts
bzw. Mittelschleifer
WR - Soldering pad for wire from right wheel
contact or third-rail contact
Werbung
Inhaltszusammenfassung für PIKO 56047
- Seite 1 2, and the black wire of coupler 1 should be connected to the red wire of coupler 2. Please note any relevant information provided by manufacturers of non-PIKO interior lighting kits when installing PIKO current conducting cou- plers on other manufacturers’ circuit boards.
- Seite 2 Typische Anwendungsfälle: Prinzip Vorteil Spannung auf Funktions- Wagen mit Kontakte für Kupplung decoder Stromab- Anschluss der nahme Kupplungs- kabel Zug- Einsparung Gleisspannung Nein Mindestes einer; WR/A, WL/A beleuchtung weiterer Mittel- empfohlen alle Abbildung 1 immer schleifer und 5 Wagen bzw.
- Seite 3 Typische Anwendungsfälle: Operating situations: 1. Kupplung führt Gleisspannung, ohne Funktionsdecoder 1. Couplers conduct track voltage (digital or analog); no decoder present in passenger car consist Anschlussschema Stromabnehmerkabel für DC-Betrieb Pick-up wiring for DC operation Kupplungskabel s. Abbildung Anschlussprinzip Coupler wiring refer to related figure ...
- Seite 4 Typische Anwendungsfälle: Operating situations: 1. Kupplung führt Gleisspannung, ohne Funktionsdecoder 1. Couplers conduct track voltage (digital or analog); no decoder present in passenger car consist Anschlussschema Stromabnehmerkabel für AC-Betrieb Pick-up wiring for AC operation Kupplungskabel s. Abbildung Anschlussprinzip Coupler wiring refer to related figure ...
- Seite 5 Typische Anwendungsfälle: Operating situations: 2. Kupplung führt Schaltspannung, ein Funktionsdecoder pro Zug 2. Operating Situation 2: Couplers conduct digital signal from decoder located in 1 passenger car in train consist (do not use more than 1 decoder-equipped car per train!) Anschlussschema Stromabnehmerkabel für DC-Betrieb Pick-up wiring for DC operation # 56126...
- Seite 6 Typische Anwendungsfälle: Operating situations: 2. Kupplung führt Schaltspannung, ein Funktionsdecoder pro Zug 2. Operating Situation 2: Couplers conduct digital signal from decoder located in 1 passenger car in train consist (do not use more than 1 decoder-equipped car per train!) Anschlussschema Stromabnehmerkabel für AC-Betrieb Pick-up wiring for AC operation # 56126...
