ROTERS GmbH
Tempelsweg 32a I 47918 Tönisvorst
Telefon: 02151 I 743011 E-Mail:
Telefax: 02151 I 743012 Web: www.roters.gmbh
Montageanleitung und Hinweise:

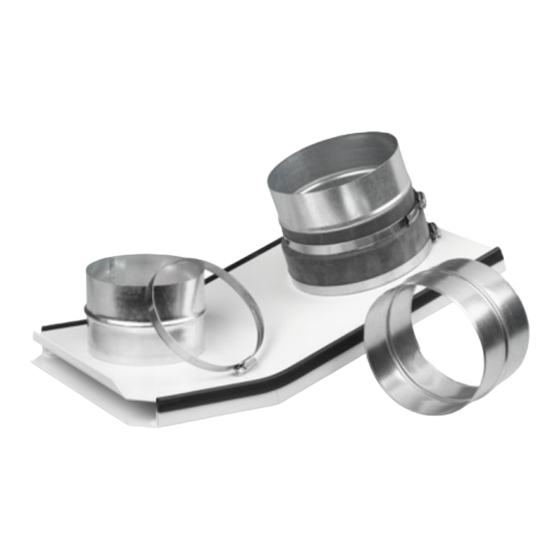

Fensterabluftdüse TA 160 + Adapter-Set
Sehr geehrter
Kunde,
damit Sie viel Freude an diesem Produkt haben, beachten Sie bitte die nachfolgenden Hinweise. Sie dienen Ihrer
Sicherheit und erleichtern den Umgang mit der Fensterabluftdüse. Sollte es trotz größtmöglicher Sorgfalt einmal
Anlass zur Reklamation geben, so bitten wir Sie, mit uns in Kontakt zu treten. Uns ist sehr an Ihrer Zufriedenheit
gelegen. Vor der Inbetriebnahme lesen Sie bitte unbedingt sorgfältig die Sicherheitshinweise! Bitte
berücksichtigen Sie alle Hinweise in der Betriebsanleitung. Bei Nichtbeachtung erlischt der
Gewährleistungsanspruch. Für einen Schaden und die daraus entstehenden möglichen Folgeschäden übernimmt
die Roters GmbH keine Haftung.
1. Nutzungsbeispiele
Die Fensterabluftdüse TA 160 eignet sich für mobile Adorptionstrockner, Luftreiniger, Klimaanlagen oder
Abluftrockner. Bei Klimageräten mit einem zweiten Schlauchanschluss für die Ansaugung können zwei
Fensterabluftdüsen verwendet werden. Die Fensterabluftdüse TA 160 mit Adapter-Set wird einfach in das
gekippte Fenster geklemmt und ermöglicht eine optimale Abluft. Das Aluminiumgehäuse ist pulverbeschichtet
und hat eine Gummischutzkante, die den Fensterrahmen schützt und für einen sicheren Halt sorgt. Ein Abstand
von nur 6,5 cm zum Fenstersturz reicht, um die Düse einzuklemmen.
2. Reinigung und Pflege
Bei der Fensterabluftdüse handelt es sich um ein technisches Produkt für den gewerblichen Einsatz. Nur eine
regelmäßige Reinigung und Pflege gewährleistet eine lange Lebensdauer. Nutzen Sie zur Reinigung der
Fensterabluftdüse nur milde Reinigungsmittel. Nach dem Gebrauch lagern Sie die Fensterabluftdüse an einem
trockenen und ausreichend belüfteten Ort. Stellen Sie sicher, dass an diesem Ort keine Fremdkörper in die
Fensteranluftdüse gelangen können.
info@roters.gmbh
1
Werbung
Verwandte Anleitungen für ROTERS TA 160
Inhaltszusammenfassung für ROTERS TA 160
- Seite 1 Die Fensterabluftdüse TA 160 eignet sich für mobile Adorptionstrockner, Luftreiniger, Klimaanlagen oder Abluftrockner. Bei Klimageräten mit einem zweiten Schlauchanschluss für die Ansaugung können zwei Fensterabluftdüsen verwendet werden. Die Fensterabluftdüse TA 160 mit Adapter-Set wird einfach in das gekippte Fenster geklemmt und ermöglicht eine optimale Abluft. Das Aluminiumgehäuse ist pulverbeschichtet und hat eine Gummischutzkante, die den Fensterrahmen schützt und für einen sicheren Halt sorgt.
-
Seite 2: Sicherheitshinweise
3. Sicherheitshinweise Lesen Sie die Sicherheitshinweise bitte sorgfältig und vollständig bevor Sie das Gerät in Betrieb nehmen. Die Roters GmbH haftet bei Missachtung der Sicherheitshinweise nicht für entstandene Schäden. 1. Die Anschlussvoraussetzungen der anzuschließenden Geräte sind vor der ersten Inbetriebnahme zu überprüfen. - Seite 3 6. Den passenden Adapter montieren Vorbereitung: Prüfen Sie, welchen Durchmesser der Schlauch Ihrer Klimaanlage hat. Jetzt können Sie den dazu passenden Stutzen anbringen. Um die richtigen Teile zu finden, schauen Sie auf das Übersichtsbild mit den entsprechenden Nummerierungen. Die Schlauchschellen Nr. 1 und 2 haben einen Durchmesser von 140-160 mm. Die Schlauchschelle Nr. 3 hat einen Durchmesser von 121- 130 mm. Sie haben einen 160 mm Schlauch:...
- Seite 4 Sie haben einen 150 mm Schlauch: Alles fertig! Sie haben einen 140 mm Schlauch:...
- Seite 5 1. Schlauchschelle Nr. 1 lösen und 150er Stutzen entfernen 2. Kunstoffstutzen über den Gummiring schieben 3. Schlauchschelle Nr. 3 komplett öffnen 4. Schlauchschellle Nr. 3 um den Gummiring legen und festziehen Die Roters GmbH übernimmt keine Haftung für die Montage externer Kunstoffstutzen. Siehe Sicherheitshinweise.
- Seite 6 8. Die Fensterabluftdüse anbringen Vorbereitung: Sie haben den passenden Adapter auf der Fensterabluftdüse angebracht. Prüfen Sie vor dem Einsetzen der Fensterabluftdüse, ob der Abstand zwischen Fenstersturz und Fensterrahmen min. 6,5 cm beträgt. Nur bei dem angegebenen Mindestabstand kann die Fensterabluftdüse ohne Beschädigungen am Fensterrahmen oder Mauerwerk eingesetzt werden.
