Inhaltszusammenfassung für TECALEMIT 012 043 011
- Seite 1 Betriebsanleitung Teleskop-Multifunktions- Pistole Art.-Nr.: 012 043 011...
-
Seite 2: Inhaltsverzeichnis
Genehmigung gestattet. Technische Änderun- gen vorbehalten. Service Hotline +49 1805 900 301 Reparatur Service +49 1805 900 302 (0,14 €/Min aus dem dt. Festnetz, Mobilfunk max. 0,42 €/Min.) service@tecalemit.de Dokumenten-Nr.: 44 0800 022-G Stand: 23.06.2020 Inhalt 1 ... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Dieses Gerät wurde unter Berücksichtigung der einschlägigen Gesetze und Richtlinien zur Ge- währleistung der Sicherheit sowie zum Schutz von Umwelt und Gesundheit gefertigt. Dennoch können bei seiner Verwendung Gefahren für Personen und Sachwerte entstehen. Den Anwei- sungen in dieser Betriebsanleitung ist daher unbedingt Folge zu leisten. Warnhinweise und Symbole In der Betriebsanleitung werden folgende Zeichen für besonders wichtige Angaben benutzt: Besondere Angaben hinsichtlich der wirtschaftlichen Verwendung des Geräts. -
Seite 4: Technische Beschreibung

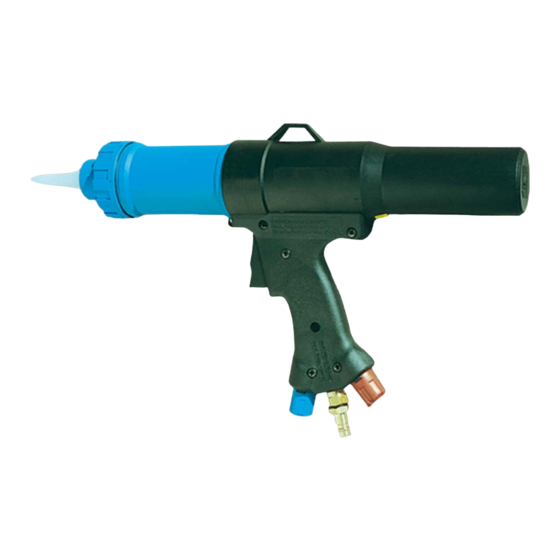

Technische Beschreibung 2.1 Bestimmungsgemäße Verwendung Teleskop-Multifunktions-Pistole Die Multifunktions-Pistole ist ein druckluftbetriebenes Gerät zur Verarbeitung von Medien aus 310 ml Kartuschen. Es können Medien zur Nahtlegung und spritzbare Me- dien verarbeitet werden. Sie ist für den Betrieb in Industriebetrieben und Werkstät- ten bestimmt. -
Seite 5: Inbetriebnahme
Inbetriebnahme 3.1 Druckluftanschluss Der lose beiliegende Steckzapfen mit Dichtung ist vor der Erstinbetriebnahme in den Pistolengriff einzuschrauben. Der Steckzapfen passt zu den gängigen Drucklufschnell- kupplungen DN 7,2. Anstelle des Steckzapfens kann auch ein Schlauchdorn zur Montage eines bauseitigen Druckluftschlauchs mit NW 6 montiert werden (siehe Zubehör). Betrieb 4.1 Sicherheitshinweise Vor dem Lösen der Kartuschenmutter (z.B. -
Seite 6: Druckluftregelung
4.2.2 Druckluftregelung Die Pistole kann an alle üblichen Druckluftnetze mit einem Druck bis zu 10 bar ange- schlossen werden. Am Handgriff befinden sich die Stellschrauben zur Einstellung des Arbeitsdrucks: blaue Stellschraube - Sprühluft rote Stellschraube Auspressluft (Ausdrückgeschwindigkeit) Für beide Stellschrauben gilt: links drehen ... -
Seite 7: Flächenbeschichtung
4.2.3.2 Flächenbeschichtung Die Düse im Abstand von ca. 20 cm senkrecht zur Fläche führen. Durch Verstellen von Sprühluftmenge und Materialschub kann ein für den Anwendungsfall angepasstes Sprühbild eingestellt werden: - Gedrosselter Materialfluss ergibt feinere Strukturen - Gedrosselte Sprühluftmenge und gedrosselter Material- fluss ergibt schmale Sprühflächen Die Einstellung sollte durch Sprühversuche überprüft werden. -
Seite 8: Druckluftregelung
Die Kartusche in das Kartuschenrohr der Pistole einlegen. Der Teleskopkolben muss hierbei ggf. mit der Kartusche in die Anfangsposition zurückgedrückt wer- den. Die schwarze Kartuschenmutter fest auf das Kartuschenrohr aufschrauben. Das Gewinde an Mutter und Kartuschenrohr muss frei von Verschmutzung sein. Vor jeder Anwendung den festen Sitz der Kartuschenmutter kontrollieren. -
Seite 9: Wartung
Wartung Den Dichtring am Kartuschenrohr zur Abdichtung gegen die Kartuschenmutter gele- gentlich leicht fetten. Das Sieb im Lufteingang gelegentlich reinigen. Hierzu den Druckluftanschluss (Steck- zapfen) abschrauben und das Sieb herausnehmen. Das Gewinde der Kartuschenmutter und des Kartuschenzylinders fettfrei und sau- ber halten. - Seite 10 045040811 Griffschale rechts 045040821 Griffschale links 045128182 Abzug 045910181 Sieb 040239311 Überwurfmutter M64x4 (blau) 040239281 Überwurfmutter M64x4 (schwarz) Bei einer Bestellung unbedingt die Artikelnummern angeben. 44 0800 022-G Multifunktions-Pistole...
-
Seite 11: Konformitätserklärung
Konformitätserklärung 44 0800 022-G Multifunktions-Pistole... - Seite 12 HORN GmbH & Co. KG HORN GmbH & Co. KG Munketoft 42 Munketoft 42 24937 Flensburg 24937 Flensburg Deutschland Deutschland T +49 461-8696-0 T +49 461-8696-0 F +49 461-8696-66 F +49 461-8696-66 www.tecalemit.de www.tecalemit.de info@tecalemit.de info@tecalemit.de 44 0800 022-G Multifunktions-Pistole...
