Montageanleitung • Instructions de montage
Artikel-Nr:
16H4513 stainless steel
16H5513 black steel
16H9513 Assembly-kit
Mitsubishi Outlander 2012 / 2014

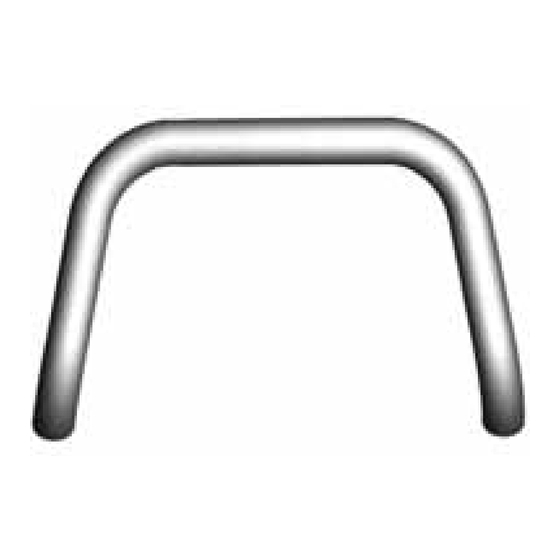

EU-Pedestrian Protection Bar 70 mm
EU-Personenschutzbügel 70 mm
Barre de protection des piétons CE 70 mm
SSEMBLY
Revision 1: 26.06.2014
I
NSTRUCTION
Werbung
Verwandte Anleitungen für Antec 16H4513
Inhaltszusammenfassung für Antec 16H4513
- Seite 1 Mitsubishi Outlander 2012 / 2014 EU-Pedestrian Protection Bar 70 mm 4513 EU-Personenschutzbügel 70 mm Barre de protection des piétons CE 70 mm SSEMBLY NSTRUCTION Montageanleitung • Instructions de montage Artikel-Nr: 16H4513 stainless steel 16H5513 black steel 16H9513 Assembly-kit Revision 1: 26.06.2014...
- Seite 2 10 Nm Ø 8 (A2) 21,4 Nm 16H4513.1 / 16H5513.1 M6 x 20; DIN 933 Zn 6x M8 x 20; DIN 933 A2 M6 x 30; DIN 912 Zn Ø 6,4; DIN 9021 Zn Ø 6,4; DIN 125 Zn 16H5232.1 R / 16H5232.2 L Ø...
- Seite 3 Step 1 Step 2 Step 3 Step 4 Step 5 Step 6 Step 8 Step 7 10 Nm Revision 1: 26.06.2014 page / Seite 3...
- Seite 4 Step 9 Step 10 Step 11 Step 12 Step 14 Step 13 15 mm 15 mm Step 15 Step 16 2x Ø8 2x Ø8 Revision 1: 26.06.2014 page / Seite 4...
- Seite 5 Step 17 Step 18 10 Nm (A2) 21,4 Nm Revision 1: 26.06.2014 page / Seite 5...
