Nr. Name
6 Touchpanel (*1)
7 [Scan] Taste (*1)
8 Ausgabefach
9 Quittungsführung
*1: Sollte sich der ScanSnap über die automatische Ausschaltfunktion automatisch ausgeschaltet
haben, gehen Sie wie folgt vor, um den ScanSnap wieder einzuschalten.
l iX1600/iX1500
Drücken Sie auf das Touchpanel oder schließen Sie den ADF-Papierschacht (Abdeckung)
und öffnen Sie ihn erneut
l iX1400
Drücken Sie die [Scan] Taste (hierdurch wird kein Scanvorgang gestartet) oder schließen Sie
den ADF-Papierschacht (Abdeckung) und öffnen Sie ihn erneut
Weitere Informationen finden Sie unter
iX500 / iX100 / S1100i)" (Seite

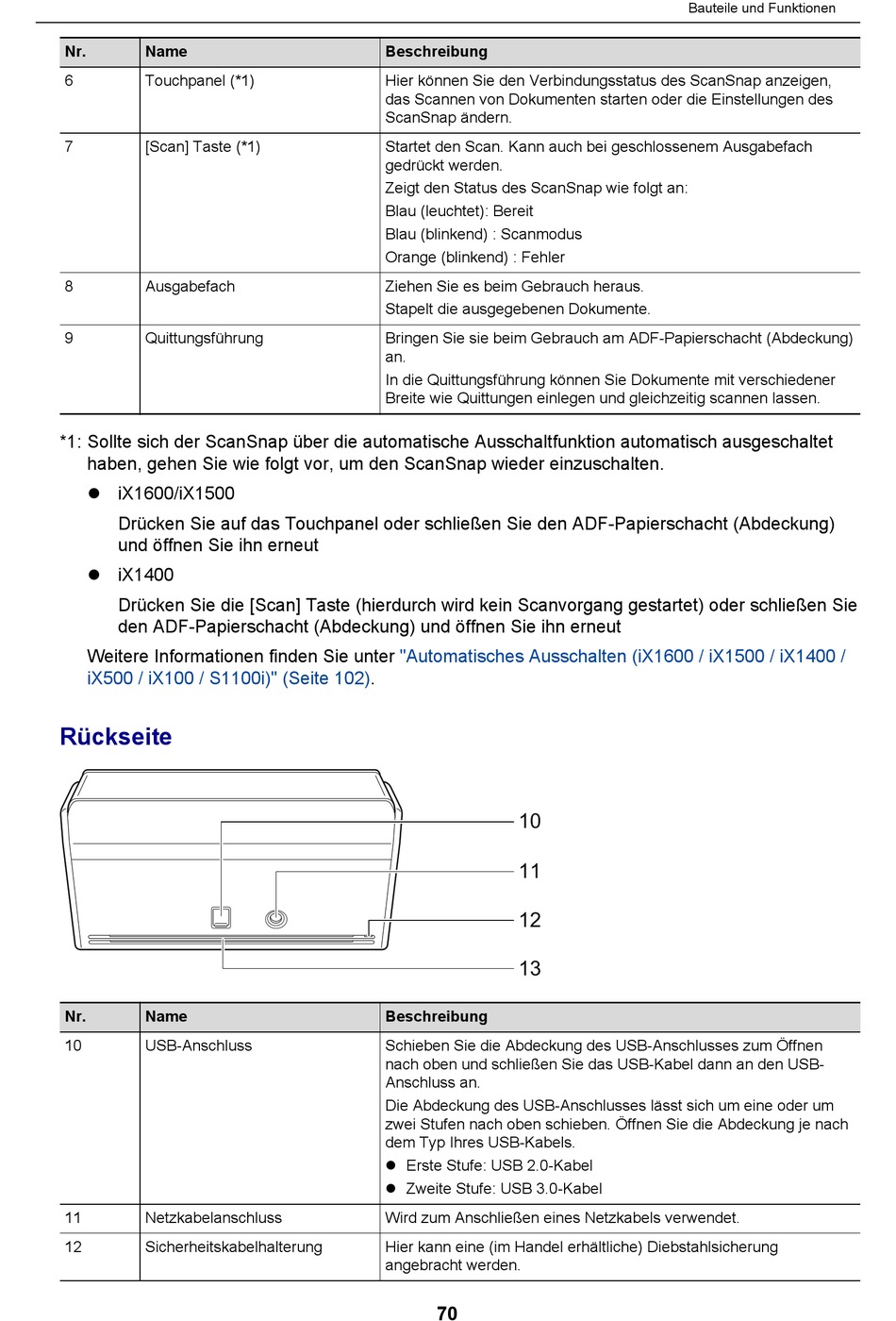

Rückseite
Nr. Name
10 USB-Anschluss
11 Netzkabelanschluss
12 Sicherheitskabelhalterung
Beschreibung
Hier können Sie den Verbindungsstatus des ScanSnap anzeigen,
das Scannen von Dokumenten starten oder die Einstellungen des
ScanSnap ändern.
Startet den Scan. Kann auch bei geschlossenem Ausgabefach
gedrückt werden.
Zeigt den Status des ScanSnap wie folgt an:
Blau (leuchtet): Bereit
Blau (blinkend) : Scanmodus
Orange (blinkend) : Fehler
Ziehen Sie es beim Gebrauch heraus.
Stapelt die ausgegebenen Dokumente.
Bringen Sie sie beim Gebrauch am ADF-Papierschacht (Abdeckung)
an.
In die Quittungsführung können Sie Dokumente mit verschiedener
Breite wie Quittungen einlegen und gleichzeitig scannen lassen.
"Automatisches Ausschalten (iX1600 / iX1500 / iX1400 /
102).
Beschreibung
Schieben Sie die Abdeckung des USB-Anschlusses zum Öffnen
nach oben und schließen Sie das USB-Kabel dann an den USB-
Anschluss an.
Die Abdeckung des USB-Anschlusses lässt sich um eine oder um
zwei Stufen nach oben schieben. Öffnen Sie die Abdeckung je nach
dem Typ Ihres USB-Kabels.
l Erste Stufe: USB 2.0-Kabel
l Zweite Stufe: USB 3.0-Kabel
Wird zum Anschließen eines Netzkabels verwendet.
Hier kann eine (im Handel erhältliche) Diebstahlsicherung
angebracht werden.
70
10
11
12
13
Bauteile und Funktionen
