- Seite 1 HPA 6 6 Kanal Kopfhörerverstärker Bedienungsanleitung DEUTSCH Deutschland: Proel Deutschland GmbH , Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700...
-
Seite 2: Sicherheitssymbole
WICHTIGE SICHERHEITS- UND INSTALLATIONSHINWEISE SICHERHEITSSYMBOLE Dieses Symbol zeigt an, das nicht isolierte, Netzspannung führende Teile im Inneren des Gerätes vorhanden sind. Diese Spannungen sind hoch genug, um einen elektrischen Schlag zu verursachen. Dieses Symbol verweist auf wichtige Betriebs- oder Wartungshinweise in der zum Gerät gehörenden Literatur. -
Seite 3: Allgemeine Hinweise
13. Nehmen Sie keine Eingriffe am Gerät vor, es sei denn, Sie werden ausdrücklich in den zugehörenden Dokumentationen (z. B. Bedienungsanleitung) erwähnt. Alle weitergehenden Eingriffe dürfen nur durch qualifizierte Fachleute erfolgen. 14. Sofern Sitzbänke, Befestigungen und/oder anderes Zubehör mitgeliefert oder zusätzliches Extra- Zubehör lieferbar ist, muss darauf geachtet werden, dass derartiges Zubehör korrekt und stabil montiert bzw. - Seite 4 Vorwort Vielen Dank, dass Sie sich für ein Alto Pro Audio Produkt entschieden haben und uns Ihr Vertrauen geschenkt haben. Für uns von Alto Pro Audio sind Musik, Sounds und das Produzieren von Audio- Geräten mehr als nur ein Job. In erster Linie sehen wir unsere Arbeit als Passion an, oder vielleicht besser gesagt, sogar als Obsession.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung……………………………... 2. Features……………………………....3. Bedienelemente……………………………… 3.1. Gerätevorderseite………………………. 3.2. Geräterückseite………………………… 4. Installation und Verbindungen……………... 5. Anwendungsbeispiele………………………. 5.1. Anwendung als Kopfhörerverstärker…. 5.2. Anwendung als Mehrkanal- Kopfhörerverstärker…………………… 5.3 Anwendung im Studiobereich……….. 6. Technische Daten…………………………… 7. Garantie…………………………………..Deutschland: Proel Deutschland GmbH , Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich:... -
Seite 6: Einführung

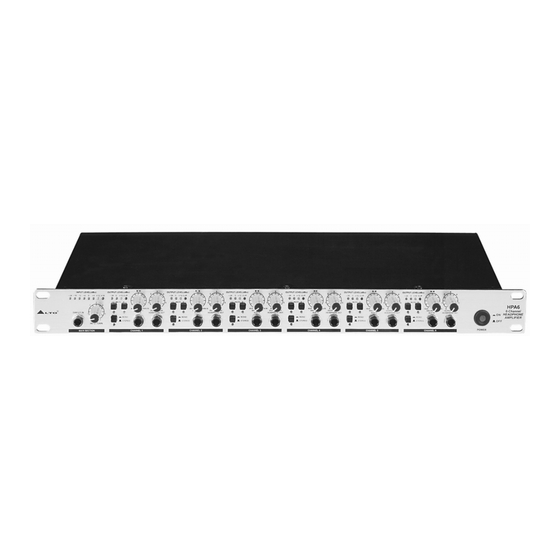

1. Einführung Durch den Kauf ihres ALTO HPA 6 haben Sie einen extrem leistungsstarken Kopfhörerverstärker erworben. Mit einer HE, 19 Zoll bietet Ihnen der HPA 6 ein professionelles Audiotool mit einem Stereoeingang in XLR Ausführung und 6 doppelt ausgeführten Kopfhörerausgängen auf der Rückseite, sowie Kopfhörer- und Signalquellenanschlüsse an der Vorderseite. -
Seite 7: Bedienelemente
3. Bedienelemente 3.1 Gerätevorderseite 1. Direct Eingang Über diesen Steckkontakt können Sie eine externe Signalquelle von der Vorderseite des Gerätes einschleifen. Dieser Eingang besitzt gegenüber der an der Rückseite angeschlossenen Quelle die höhere Priorität. 2. Eingangslautstärke Hierüber wird die Eingangslautstärke des Eingangssignals bestimmt. 3. -
Seite 8: Geräterückseite
7. MONO/STEREO Schalter Hierüber wird das Kopfhörersignal von Mono auf Stereo umgeschaltet. 8. MONO LED Diese LED informiert Sie über den Status des MONO/STEREO Schalters. Im MONO Modus leuchtet die LED grün. 9. Kopfhörerausgang Dieser Kopfhörerausgang liegt parallel zu dem Ausgang auf der Rückseite des Gerätes. -
Seite 9: Installation Und Verbindungen
Hier kann parallel zum Kopfhörerausgang an der Vorderseite des Gerätes das Kopfhörersignal der einzelnen Ausgänge 1 bis 6 abgegriffen werden. 4. Installation und Verbindungen Der HPA 6 bietet XLR und Klinken Anschlüsse, die nachfolgend in ihrer Pin – Belegung erklärt werden. Klinkenstecker:... - Seite 10 XLR – Verbinder: Unsymmetrisch Symmetrisch Hier finden Sie nachfolgend die gängigsten Kabel Stecker Verbindungen und Ihre Pin Belegungen. Im ersten Teil werden die symmetrischen, im zweiten Teil die asymmetrischen Verbindungen dargestellt Deutschland: Proel Deutschland GmbH , Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich:...
-
Seite 11: Anwendungsbeispiele
5. Anwendungsbeispiele Nachfolgendes Kapitel beschäftigt sich mit typischen Anwendungbeispielen Ihres ALTO HPA 6. Bitte nehmen Sie sich Zeit, um die Bedienelemente des HPA 6 richtig zu verstehen, damit Sie das Gerät im vollen Umfang nutzen können. 5.1 Anwendung zum Kopfhörerverstärker Die Anwendung als Kopfhörerverstärker ist die grundlegende Funktion des HPA 6. -
Seite 12: Anwendung Als Mehrkanal-Kopfhörerverstärker
5.2 Anwendung als Mehrkanal-Kopfhörerverstärker Über den AUX Eingang kann der HPA 6 als mehrkanaliger Kopfhörerverstärker mit unterschiedlichen Signalquellen genutzt werden. Deutschland: Proel Deutschland GmbH , Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124... -
Seite 13: Anwendung Im Studio
Hierbei ist es wichtig, den Balanced Regler ganz nach rechts zu drehen. Das Hauptsignal vom Main Eingang wir hiermit ausgeschaltet. Sie können nun sechs unterschiedliche Stereosignale auf jeweils einen Kopfhörerausgang verstärken. 5.3 Anwendung im Studio Generell wird der Aux Eingang als zusätzlicher Eingang genutzt, der dem Kopfhörerausgang zur Verfügung stehen soll. -
Seite 14: Anwendung Stereo/Mono
5.4 Anwendung Stereo/Mono In einer Mono Applikation wird der linke und rechte Kanal des Stereosignals zusammengemischt und dann beiden Wegen des Kopfhörerausganges zugeführt. Hierzu drücken Sie bitte den Mono Schalter. Die Einstellung wird mit dem Leuchten einer grünen LED bestätigt. Deutschland: Proel Deutschland GmbH , Kuhlmannstr. -
Seite 15: Technische Daten
