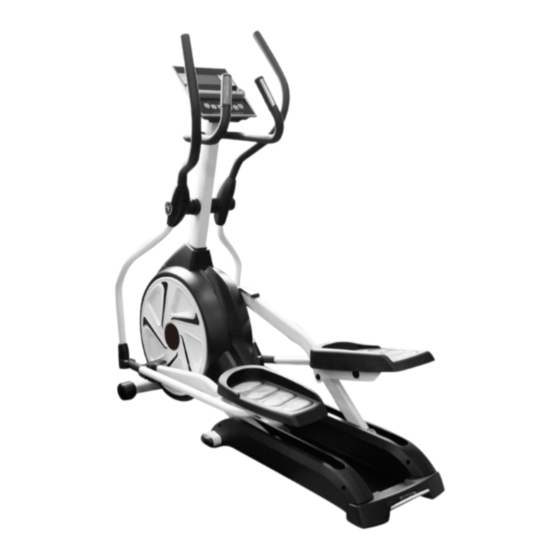

XE 60
Art.-Nr.: 11019

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Uno XE 60

Inhaltszusammenfassung für Uno XE 60

  • Seite 1 XE 60 Montage- & Bedienungsanleitung Art.-Nr.: 11019...
  • Seite 2 Explosionszeichnung Vue explosée Explosion drawing Disegni esplosi Explosietekening...

  • Seite 3: Wichtige Sicherheitsinformationen

    Wichtige Sicherheitsinformationen Bitte bewahren Sie dieses Handbuch an einem sicheren Ort auf. Wichtig: Lesen Sie das ganze Handbuch, bevor Sie das Gerät benutzen. Behalten Sie das Handbuch für zukünftiges Nachlesen. 1. Es ist wichtig, dass Sie das ganze Handbuch durchlesen, bevor Sie das Gerät aufbauen und benutzen.

  • Seite 4: Kleinteile Für Den Aufbau

    KLEINTEILE FÜR DEN AUFBAU BESCHREIBUNG STK. Unterlegscheibe Ø22 x Ø9 x 2 Unterlegscheibe Ø25 x Ø9 x 2 Wellenscheibe Ø17,5 x Ø26 x 0,3 Inbusschraube M8 x 20 (SAE82046) Gebogene Unterlegscheibe SCB2085 Inbusschraube M8 x 20 Inbusschraube M8 x 58 Unterlegscheibe Ø25 x Ø8,5 x 2 Inbusschraube M8 x 45 Inbusschraube M8 x 95...
  • Seite 5 KLEINTEILE FÜR DEN AUFBAU...
  • Seite 6 AUFBAUANLEITUNG Bringen Sie die hintere Stützenkonstruktion (70) am Hauptrahmen (1) mit 1 x Inbusschraube (132), 1 x Federring (163), 1 x Unterlegscheibe (133) an, und befestigen Sie diese dann mit 4 x Inbusschraube (135), 4 x Unterlegscheibe (163), 4 x gebogene Unterlegscheibe (157) und 4 x Nylonmutter (153).
  • Seite 7 AUFBAUANLEITUNG Verbinden Sie die Kabel vom oberen Ende der Konsolensäule (62) mit denen des Cockpits (108), und befestigen Sie das Cockpit (108) auf der Konsolensäule (62) mit 4 x Kreuzschlitzschraube (113), die am Cockpit vorinstalliert sind. Hand grip pulse sensor wire Control wire middle Schieben Sie 2 x Wellenscheibe (150) auf den Hauptrahmen (1) und befestigen Sie die linke und rechte Pedalkonstruktion (93 / 94) am Hauptrahmen (1) mit 2 x Inbusschraube (151), 2 x Federring...
  • Seite 8 AUFBAUANLEITUNG Scheiben Sie die dekorative Handgriffabdeckung (63) und die Wellenscheibe (128) an die Konsolensäule und befestigen dann den linken und rechten Schwungarm (75 / 76) mit 2 x Inbusschraube (151), 2 x Federring (149) und 2 x Unterlegscheibe (127). Bitte beachten Sie bei der Montage die L- und R-Markierung auf den Pedalen.
  • Seite 9 AUFBAUANLEITUNG Befestigen Sie die Schwungarme L & R (75 / 76) mit der Pedalkonstruktion L & R (93 / 94) mit 2 x Inbusschraube (136) und 2 x Nylonmutter (137). Befestigen Sie die Pedale L & R (115 / 116) an der Pedalkonstruktion (93 / 94) mit 2 x Kreuzschlitzschrauben (138).
  • Seite 10 AUFBAUANLEITUNG Um den Rahmen horizontal anzupassen, drehen Sie den mittleren Standfuß höher, so dass dieser den Boden nicht mehr berührt. Danach stellen Sie den hinteren Standfuß ein, so dass der Rahmen eben steht. Zuletzt benutzen Sie den Maulschlüssel (142), um die Mutter festzuziehen. screw nut Adjustment footpad Bringen Sie die dekorative Handgriffabdeckungen vorne links und rechts (117 / 119), so wie hinten...
  • Seite 11 AUFBAUANLEITUNG Bringen Sie die Schwungarmabdeckungen L & R (122 / 123) an den Schwungarmen L & R (75 / 76) mit 8 x Kreuzschlitzschraube (139) an und befestigen dann die dekorative Führungsarmabdeckungen (121) an den Führungsarmen (79 / 80) mit 2 x Kreuzschlitzschrauben (140) an. Schmiermittel (148) können Sie nach Bedarf auf die Führungsschienen streichen.
  • Seite 12 AUFBAUANLEITUNG Verbinden Sie den Transformator (126) an der Stromversorgung des Hauptrahmens (1) an, um den Aufbau abzuschließen. Bevor Sie den Transformator an die Stromversorgung anschließen, kontrollieren und beachten Sie bitte die Parameter auf dem Transformator (wie z.B. Input & Output Spannung etc.).

  • Seite 13: Benutzereinstellungen

    BEDIENUNGSANWEISUNG I. POWER MODUS: 1. START-MODUS: Nachdem Sie das Stromkabel eingesteckt haben, ertönt ein langer Ton, das volle Display wird angezeigt (siehe Bild 1) und das System zeigt nach 2 Sekunden den Bildschirm mit der Benutzerauswahl und Einstellungen an (Siehe Bild 2). 2.

  • Seite 14: Manueller Modus

    BEDIENUNGSANWEISUNG III. PROGRAMM-MODUS: Wenn Sie sich in der Programmauswahl befinden, drücken Sie ▲ oder ▼, um einen Modus aus den unten aufgeführten auszuwählen. MANUAL→PROGRAM→FITNESS→WATT→PERSONAL→H.R.C.→RANDOM 1. MANUELLER MODUS Drücken Sie ENTER, um die Auswahl des MANUELLEN Modus zu bestätigen und zum Widerstandslevel fortzufahren.

  • Seite 15: Benutzerdefinierbarer-Modus (Personal)

    BEDIENUNGSANWEISUNG 5. BENUTZERDEFINIERBARER-MODUS (PERSONAL) Drücken Sie ENTER, um die Auswahl des BENUTZERDEFINIERBAREN-Modus zu bestätigen und zum WIDERSTANDSLEVEL-Einstellung fortzufahren. Drücken Sie nun ▲ oder ▼, um das Widerstandslevel der ersten Reihe einzustellen. Danach drücken Sie ENTER, um die Auswahl zu bestätigen und zur nächsten Reihe fortzufahren. Wiederholen Sie diesen Vorgang, um alle gewünschten Reihen einzustellen.
  • Seite 16 BEDIENUNGSANWEISUNG IV. PULSERHOLUNGSTEST: Drücken Sie im Fitness-Modus RECOVERY, um den Puls-Erholungs-Test durchzuführen. Während eines 10 Sekunden Countdowns wird nach dem Puls gesucht. a) Kann innerhalb der 10 Sekunden kein Puls erkannt werden, beendet das Cockpit den Pulserholungstest automatisch. b) Wird innerhalb der 10 Sekunden ein Puls erkannt, beginnt ein 60 Sekunden Countdown und die Resultate werden nach Ablauf wie folgt angezeigt: WÄHREND DES TESTS RESULTAT...
  • Seite 17 BEDIENUNGSANWEISUNG VI. FUNCTION SUMMARY: WIRD DISPLAY FENSTER WERTE STANDARD GESPEICHTERT GESCHLECHT Männlich / Weiblich Männlich ALTER 10 - 100 GEWICHT 10 - 150 (kg) GRÖSSE 90 - 210 (cm) ZEIT 0:00 - 99:59 0: 00 Nein DISTANZ 0.0 - 99,99 Nein KALORIEN 0 - 999...
  • Seite 18 ERSATZTEILLISTE Nr. Beschreibung ....Stk. Hauptrahmen ....1 Stromkabel ....1 Kugellager 6005RS .
  • Seite 19 ERSATZTEILLISTE Nr. Beschreibung ....Stk. Endkappe ....2 136 Inbusschraube M12 x P1,75 x 35.2 Verbindungsstück .

  • Seite 20: Important Safety Information

    Important Safety Information Please keep this manual in a safe place for reference. Important: Read all instructions carefully before using this product. Retain this owner’s manual for future reference. 1. It is important to read this entire manual before assembling and using the equipment. Safe and efficient use can only be achieved if the equipment is assembled, maintained and used properly.
  • Seite 21 ASSEMBLE SCREWS ITEM# DESCRIPTION Washer Ø22xØ9x2t Washer Ø25xØ9x2t Wave washer Ø17.5xØ26x0.3t Truss hex screw M8x20(SAE82046) Arc washer SCB2085 Truss hex screw M8X20 Round head screw M8X58 beam teeth 20 Washer Ø25X Ø 8.5x2t Truss hex screw M8X45 Truss hex screw M8X95 beam teeth 20 Truss hex screw M12xP1.75x35 beam teeth 15 Nylon nut M12xP1.75，19 sides...
  • Seite 22 ASSEMBLE SCREWS...
  • Seite 23 ASSEMBLE INSTRUCTION Assemble the rear stabilizer assembly (70) and frame (1) with round head hex screw (132), spring washer (163), washer (133), then tighten rear stabilizer assembly (70) on frame (1) with truss hex screw (135), spring washer (163), arc washer (157) and nylon nut (153). Cover the main upper cover (39) on upright tube (62) and connect the upper &...
  • Seite 24 ASSEMBLE INSTRUCTION Connect the wire outing from upright tube with the computer (108) outing wire, then tighten computer (108) on upright tube (62) with truss cross screw (113) that attached on computer. Hand grip pulse sensor wire Control wire middle Cover the wave washer (150) on frame (1), then tighten left &...
  • Seite 25 ASSEMBLE INSTRUCTION Cover handle bar decorative cover (63) and wave washer (128) on upright tube, then tighten left & right pole (75, 76) on upright tube with hexagon screw (151), spring washer (149) and washer (127). When assembly, please taking care of the "L" and "R" mark on pedals. Aim at the "L", "R"...
  • Seite 26 ASSEMBLE INSTRUCTION Tighten swing pole L & R (75,76). on pedal assembly L & R (93,94) with truss hex screw (136) and nylon nut (137). Tighten pedal L & R (115, 116) and pedal assembly (93, 94) with truss cross screw (138).
  • Seite 27 ASSEMBLE INSTRUCTION Adjust the frame's horizontal, adjust the middle footpad higher to make the middle frame hanged in the air first, then adjust the rear footpad to make the frame to be horizontal and adjust the middle footpad to the ground. At last use tool (142) the fix the screw nut. screw nut Adjustment footpad Tighten handle bar decorative cover-front half L (117) &...
  • Seite 28 ASSEMBLE INSTRUCTION Fix the connecting pole tube cover-L & R (122,123) on swing pole L & R with truss cross screw (139), then tighten the slipping pole decorative cover (121) on slipping pole. Lubricating oil (148) can be daubed on slipping rail suitably. Tighten the slipping rail connecting pole decorative cover L &...
  • Seite 29 AUFBAUANLEITUNG Put transformer (126) into frame (1)'s power connector to finish the assembly. Before put transformer into the power connector, please check the parameter on transformer carefully (as input & output voltage and so on ).

  • Seite 30: Power Mode

    OPERATION INSTRUCTION I. POWER MODE: 1. START MODE: After power connected, the beeper will have a long voice and display will show full-screen (as figure 1) and system will enter user selecting and setting windows after 2 seconds (as figure2). 2.

  • Seite 31: Manual Mode

    OPERATION INSTRUCTION III. PROGRAM MODE SET: Under fitness program selecting windows, press▲ or ▼ key can select and set below fitness mode circularly. MANUAL→PROGRAM→FITNESS→WATT→PERSONAL→H.R.C.→RANDOM 1. MANUAL MODE If you press ENTER key to confirm to select MANUAL mode, then enter resistance LEVEL setting: press ▲...
  • Seite 32 OPERATION INSTRUCTION 5. PERSONAL MODE If you press ENTER key to confirm select PERSONAL mode, then enter resistance LEVEL setting: Press ▲ or ▼ key can set the first line's resistance level, after press ENTER key to confirm and enter next line's resistance level setting. Press ENTER key for 3seconds, then you can store self-determination figure setting and enter goal time setting: press ▲...
  • Seite 33 OPERATION INSTRUCTION IV. Heartbeat Recovery Testing: Under anyone fitness mode, press RECOVERY key can enter heartbeat recovery testing and start 10seconds anti-clockwise to detect the heartbeat; (1). If there is no heartbeat signal within 10seconds, systems will auto out off heartbeat recovery testing mode;...
  • Seite 34 OPERATION INSTRUCTION VI. FUNCTION SUMMARY: Under fitness program selecting windows, press▲ or ▼ key can select and set below fitness STORE IT ITEM DISPLAY WINDOWS RANGE PRESET OR NOT MALE/ FEM Male 10 - 100 WEIGHT 20 - 330(Lb) 10 - 150(KG) HEIGHT 36 - 84(INCH) 90 –...

  • Seite 35: Parts List

    PARTS LIST No. Description ....Qty Frame .....1 Power wire .
  • Seite 36 PARTS LIST No. Description ....Qty End cap ....2 136 Truss hex screw M12 x P1.75 x 35 15.
  • Seite 37 Tel. (geschäftlich): Straße: Tel. (mobil): PLZ, Ort: E-mail: Geräte-Spezifikation: Artikel-Bezeichnung: Kaufdatum: XE 60 11019 Artikel-Nummer: Händler: Seriennummer: Fehlerbeschreibung: Beny Sports Germany GmbH Klingenhofstraße 51 - 90411 Nürnberg FAX: +49 (0) 911 975 978 1 - TEL +49 (0) 911 975 978 0...
