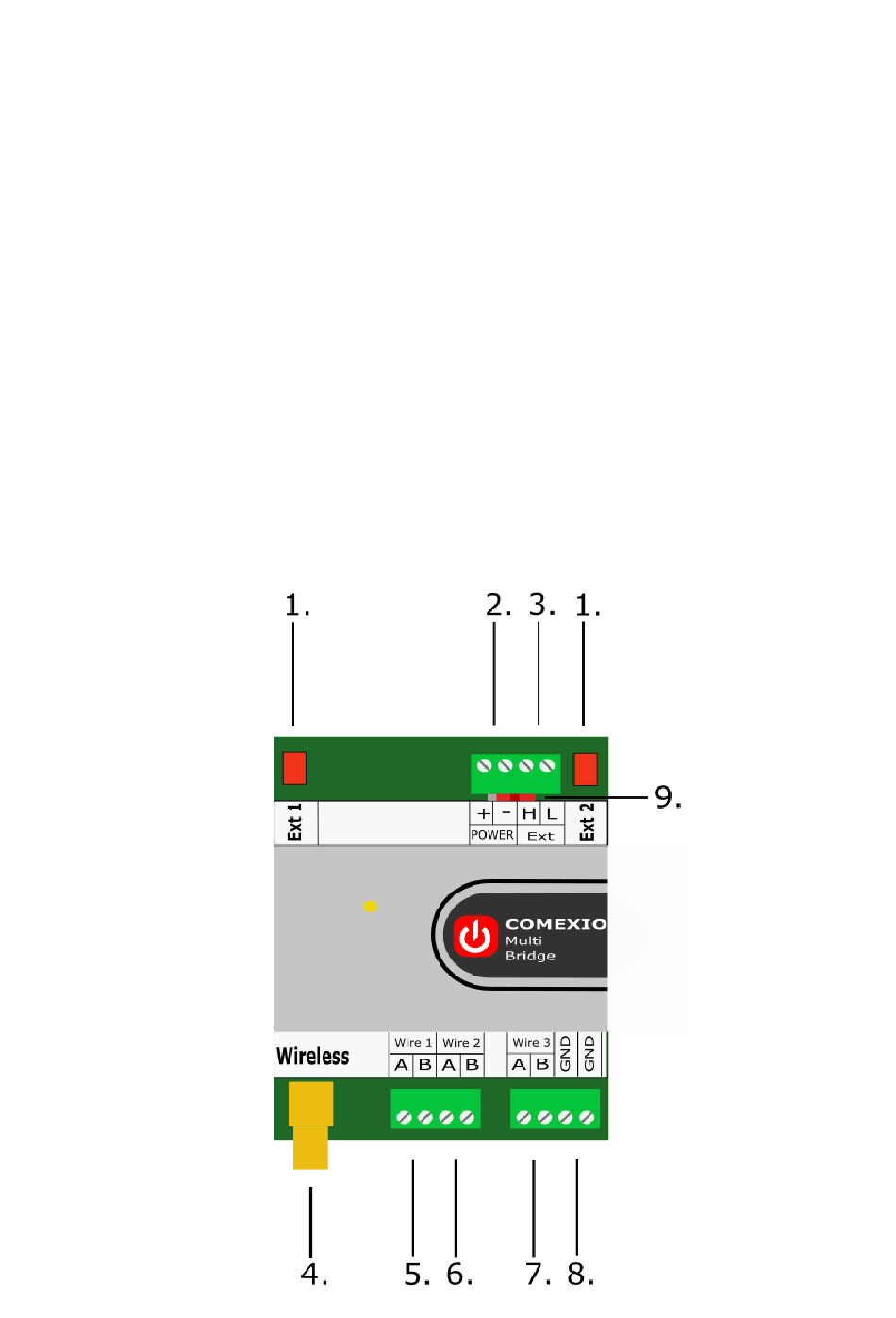

Übersicht (Bild 1)
1. Anschluss Extension Verbinder
2. Spannungsversorgung 24V DC
3. Extension Bus
4. Antennenanschluss SMA Buchse
5. Comexio QuickBus Kanal 1
6. Comexio QuickBus Kanal 2
7. Comexio QuickBus Kanal 3
8. GND Anschluss für QuickBus Geräte
9. Codierschalter
Overview (Figure 1)
1. Connection Extension connector
2. Power supply 24V DC
3. Extension bus
4. Antenna connection SMA socket
5. Comexio QuickBus 1
6. Comexio QuickBus 2
7. Comexio QuickBus 3
8. GND connection QuickBus devices
9. Coding switch
Bild 1 / Figure 1
