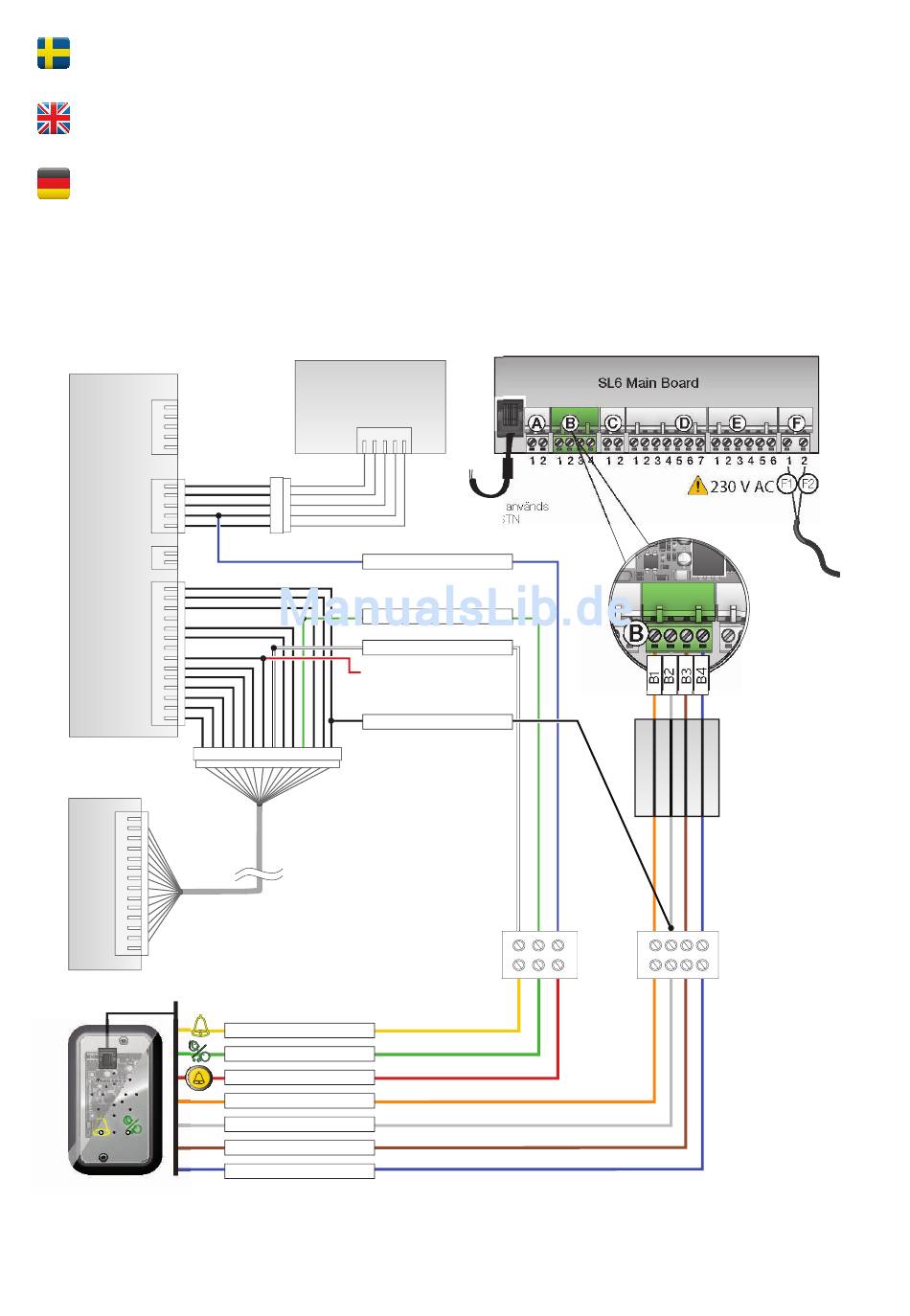

KONE MED KRM INKOPPLING FÖR MASKINRUMSINSTALLATION TILL
SL6 BUSSTATION (RJ45)
KONEXION
INSTALLATION TO SL6 BUS STATION (RJ45)
KONE MIT KRM ANSCHLUSS FÜR MASCHINENRAUM- INSTALLATION
AUF SL6 BUS- SPRECHSTELLE (RJ45)
Kopplingslåda korgtak
Connection box
Die Anschlussdose
KRM RIF
5
4
3
2
1
XC9B
5
4
3
2
1
XC9C
X4
14
13
12
11
10
9
8
7
6
5
4
3
2
1
X12
Bakom hisstablå
Behind COP
Hinter dem COP
F2KMUL
1
2
3
4
5
6
7
8
9
10
11
12
13
14
J2
KONE SE/EN/DE v1.81
© 2016 SafeLine and all the SafeLine products and accessories are copyrighted by law.
UNIT
(KRM)
Under hisskorg (Larmknapp)
Under cabin (Alarm button)
Alarmknopf unter der Kabine
5 4
3
2 1
J1
BLÅ/BLUE/BLAU
GRÖN/GREEN/GRÜN
VIT/WHITE/WEIß
ANVÄNDS INTE
NOT IN USE
NICHT VERWENDET
SVART/BLACK/SCHWARZ
GUL/YELLOW/GELB
GRÖN/GREEN/GRÜN
RÖD/RED/ROT - NC
ORANGE/ORANGE/ORANGE
GRÅ/GREY/GRAU
BRUN/BROWN/BRAUN
BLÅ/BLUE/BLAU
CONNECTION
Maskinrum
Machine room
Maschinenraum
A
B
Om PSTN används
If using PSTN
Bei Verwendung von PSTN
FOR
MACHINE
SL6 Main Board
C
D
E
230 V AC
B
Korgkabel
Travelling cables
Schleppkabel
ROOM
F
F1 F2
7
