Inhaltszusammenfassung für MC Crypt Magic Ball

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Einführung ................................3 Bestimmungsgemäße Verwendung ........................4 Symbolerklärung ..............................4 Sicherheitshinweise ..............................5 Featurebeschreibung ............................. 6 Aufstellung/Montage ............................... 7 DMX-Anschluss ..............................9 Anschluss eines DMX-Controllers ......................... 9 Aufbau einer Master-Slave-Kette ......................... 10 Netzanschluss ............................... 10 Einstellung der Betriebsart ........................... 11 Allgemeine Menübedienung ........................

  • Seite 3: Einführung

    Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsan- leitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.

  • Seite 4: Bestimmungsgemäße Verwendung

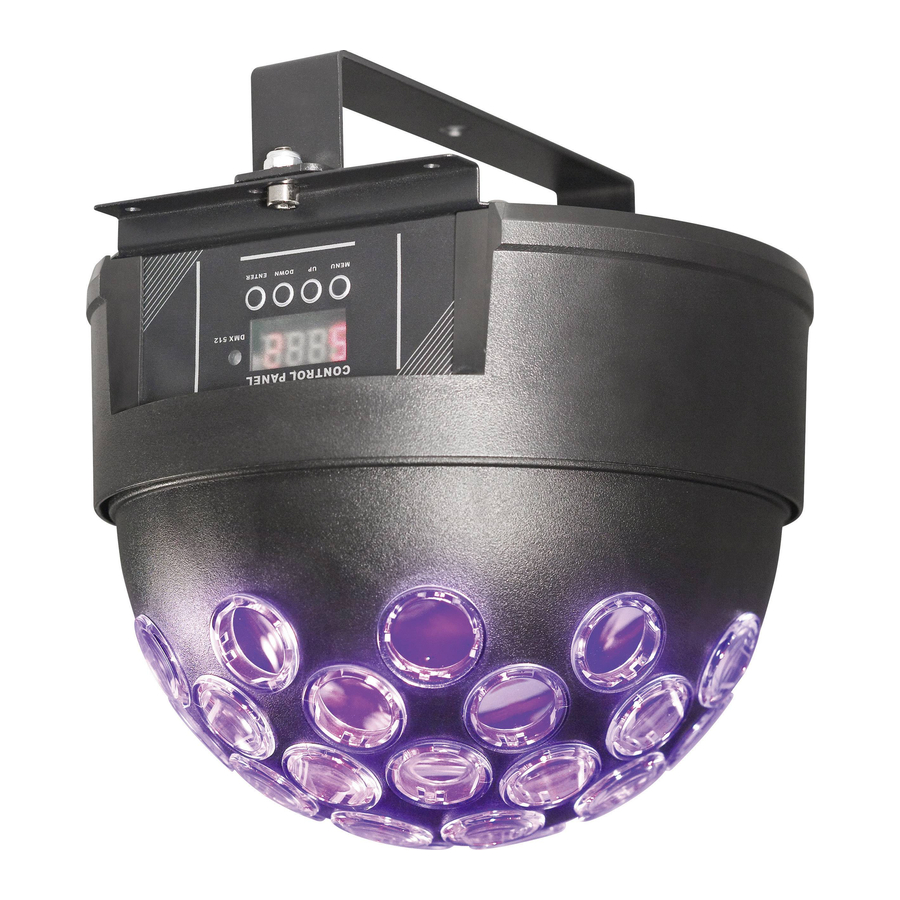

    Bestimmungsgemäße Verwendung Der LED-Effektstrahler dient zur Erzeugung von Lichteffekten in Lightshow-Anlagen, Partyräumen etc. und wird über den eingebauten Controller oder einen externen DMX-Controller gesteuert. Dieses Produkt ist nur für den Anschluss an 230 V/AC Wechselspannung und nur für Schutzkontaktsteckdosen zugelassen. Die DMX-Anschlüsse dürfen nur an geeignete DMX-Controller bzw.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie! Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer Gesundheit.

  • Seite 6: Featurebeschreibung

    Sicherheitshinweise • Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen sowie hohen mechanischen Beanspruchungen aus. • Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät ab. • Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

  • Seite 7: Aufstellung/Montage

    Aufstellung/Montage Die Aufstellung/Montage und die Installation des Gerätes darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. Die Wartung, Bedienung und Inbetriebnahme dieses Produktes darf nur durch Personen ausge- führt werden, die entsprechend qualifiziert sind. Achten Sie bei der Auswahl des Aufstell- bzw.
  • Seite 8 Aufstellung/Montage Abnahme der Installation (bei gewerblicher/öffentlicher Verwendung): Vor der ersten Inbetriebnahme und nach wesentlichen Änderungen daran muss die Installation (einschließlich des elektrischen Anschlusses) durch einen Sachverständigen geprüft werden. Einmal jährlich ist eine Prüfung durch einen Sachkundigen erforderlich. Mindestens alle 4 Jahre muss eine Abnahmeprüfung durch einen Sachverständigen erfolgen. •...

  • Seite 9: Dmx-Anschluss

    DMX-Anschluss Es können max. 32 Geräte in einer DMX-Kette betrieben werden, da ansonsten der Controller überlastet wird. Die maximale Gesamtlänge der DMX-Kette sollte 500m nicht überschreiten. Bei der Verwendung von XLR-Mikrofonkabeln kann es zu Störungen bei der DMX-Signal- übertragung kommen. Bitte verwenden Sie in diesem Fall spezielle DMX-Hochfrequenz- leitungen.

  • Seite 10: Aufbau Einer Master-Slave-Kette

    DMX-Anschluss Aufbau einer Master-Slave-Kette Der Lichteffekt kann alternativ zum Betrieb an einem DMX-Controller auch als Gerät in einer Master-Slave-Kette verwendet werden. Hierbei dient der eingebaute Controller des Mastergerätes als Steuercontroller für die ange- schlossenen Slavegeräte. • Verbinden Sie den Anschluss DMX OUTPUT des Master-Gerätes mit dem Anschluss DMX INPUT des ersten Slavegerätes.

  • Seite 11: Einstellung Der Betriebsart

    Einstellung der Betriebsart Allgemeine Menübedienung Über das LED-Display und die Funktionstasten MENU, UP, DOWN und ENTER erfolgt die Einstellung der Betriebsart. • Drücken Sie die Taste MENU so oft, bis der gewünschte Menüpunkt im LED-Display erscheint. • Wählen Sie die gewünschte Option mit den Tasten UP oder DOWN aus. •...

  • Seite 12: Betrieb Mit Externem Dmx-Controller

    Einstellung der Betriebsart Betrieb mit externem DMX-Controller Jedes DMX-Gerät einer DMX-Kette benötigt eine so genannte DMX-Startadresse, um vom Controller eindeutig angesteuert werden zu können. Diese DMX-Startadresse definiert den ersten DMX-Kanal, auf den der Lichteffekt reagiert. Die weiteren Steuerkanäle folgen auf diesen ersten DMX-Kanal (DMX-Startadresse). Der Lichteffekt benötigt 6 freie DMX-Kanäle.

  • Seite 13: Handhabung

    Handhabung • Stecken Sie den Netzstecker niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören. Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser verdunstet ist.

  • Seite 14: Reinigung

    Wartung Reinigung Äußerlich sollte der Lichteffekt nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Gehäuse- oberflächen beschädigt werden könnten. Sicherungswechsel Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ und Nennstromstärke (siehe Technische Daten) als Ersatz Verwendung finden Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.

  • Seite 15: Entsorgung

    Entsorgung Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Technische Daten Betriebsspannung ..........230 V/AC Leistungsaufnahme ..........19,5W Sicherung ............F1AL/250V (5x20mm) Betriebsarten ............DMX / Standalone / Master-Slave / Auto / Sound-to-Light DMX-Protokoll ............. DMX 512 DMX-Kanäle ............
